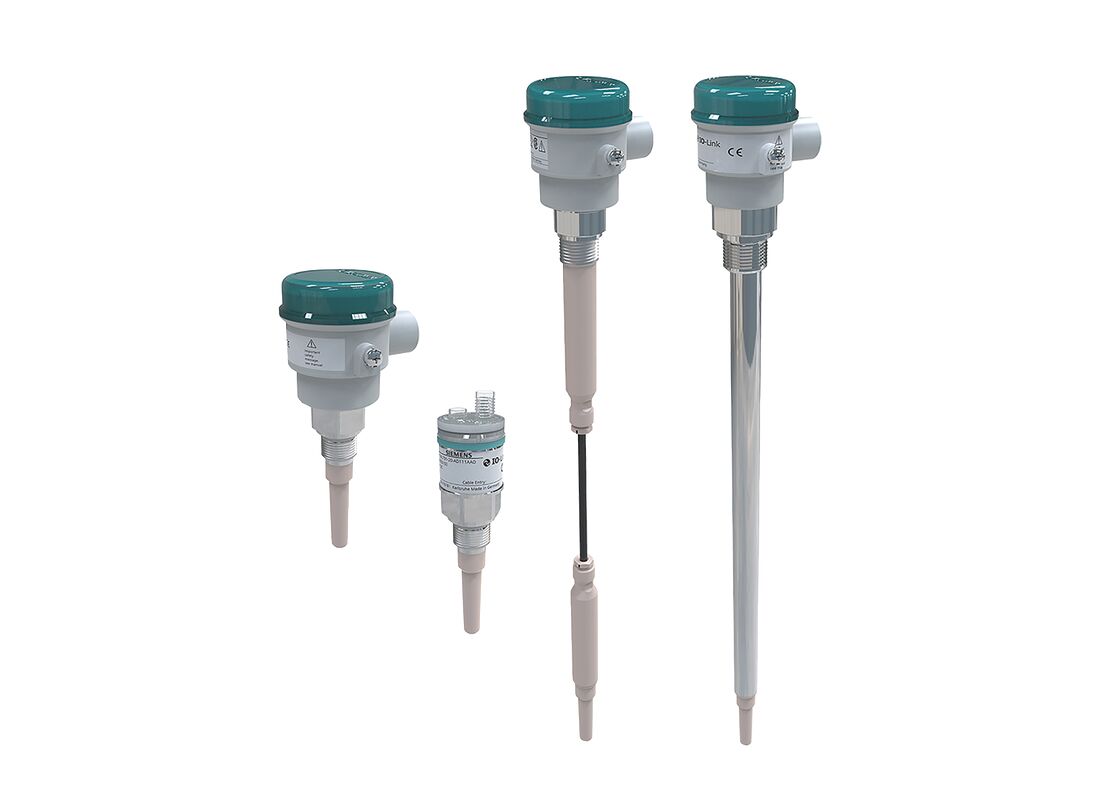

SITRANS LCS100 sıvılar, katılar, bulamaçlar, köpük ve arayüz uygulamalarında seviyeyi tespit etmek için tasarlanmış çok yönlü bir nokta seviye anahtarıdır. Kompakt tasarımı, plastik veya paslanmaz çelik proses bağlantıları ve esnek çubuk/kablo prob uzatma seçenekleriyle, onu dar alanlar için ideal kılar.
SITRANS LCS100, 92 mm'den (3,6 inç) başlayan esnek yerleştirme uzunlukları sunar ve kaplar ve borular üzerindeki çeşitli uygulamalarda çok yönlü performans sağlar. Gelişmiş tasarımı doğru, tekrarlanabilir anahtarlama noktası performansı sağlar.
PPS probu (isteğe bağlı PVDF) ve isteğe bağlı PEEK malzemeleri, -40 ila +125°C (-40 ila +257°F) çalışma sıcaklığı aralığında mükemmel kimyasal direnç sağlar. Tamamen muhafazalı tasarım, çalkalanmış tanklar gibi titreşimli ortamlarda güvenilirlik sağlar. LCS100, SensGuard koruma kapağıyla birlikte kullanıldığında zorlu işlemlerde kesilmeye, darbeye ve aşınmaya karşı korunur.
Paslanmaz çelik veya polyester muhafazalar ve paslanmaz çelik veya PPS proses bağlantı seçenekleri mevcuttur.
| Şartname |
Kompakt (7ML701 ve 7ML700) |
Genişletilmiş (7ML702 ve 7ML703) |
| Ölçme Prensibi |
Kapasitif seviye tespiti |
Kapasitif seviye tespiti |
| Ölçülen Değişken |
PicoFarad'daki değişiklik (pF) |
PicoFarad'daki değişiklik (pF) |
| Tekrarlanabilirlik |
2 mm (0,08 inç) |
2 mm (0,08 inç) |
| Çıkış Sinyali |
Alarm çıkışı: 8/16 mA veya 4...20 mA, 2 kablolu döngü veya IO-Link, PNP, NPN
Anahtar çıkışı: 4 telli röle (genel amaçlı) veya transistör (kendinden güvenli)
Arıza korumalı mod: Min. veya maks.
|
Alarm çıkışı: 8/16 mA veya 4...20 mA, 2 kablolu döngü veya IO-Link, PNP, NPN
*IO-Link Kablolu versiyonda mevcut değildir
Anahtar çıkışı: 4 telli röle (genel amaçlı) veya transistör (kendinden güvenli)
Arıza korumalı mod: Min. veya maks.
|
| Ortam Koşulları |
Konum: Kapalı ve açık
Ortam sıcaklığı: -40...+85°C (-40...+185°F)
Depolama sıcaklığı: -40...+80°C (-40...+176°F)
Kurulum kategorisi: I
Kirlilik derecesi: 4
|
Konum: Kapalı ve açık
Ortam sıcaklığı: -40...+85°C (-40...+185°F)
Depolama sıcaklığı: -40...+80°C (-40...+176°F)
Kurulum kategorisi: I
Kirlilik derecesi: 4
|
| Orta Koşullar |
Bağıl dielektrik sabiti εr: Min. 1.5
Proses sıcaklığı: -40...+125°C (-40...+257°F)
Basınç (tank): -1...25 bar (363 psi) - Paslanmaz
-1...10 bar (146 psi) - PPS
|
Bağıl dielektrik sabiti εr: Min. 1.5
Proses sıcaklığı: -40...+125°C (-40...+257°F)
Basınç (tank): -1...25 bar (363 psi) - Çubuk uzatmaları
-1...10 bar (146 psi) - Kablo uzatmaları
|
| Koruma Derecesi |
Muhafaza Ø65 mm: Tip 4X/IP68
Muhafaza Ø35 mm: Tip 4X/IP68
Kablo girişi: ½" NPT veya M20 x 1,5
|
Muhafaza Ø65 mm: Tip 4X/IP68
Kablo girişi: ½" NPT veya M20 x 1,5
|
| Sensör Uzunluğu (Nominal) |
92 mm (3,6 inç) |
300...4.000 mm (11,8...157 inç) - Çubuk versiyonu
400...20.000 mm (15,7...787 inç) - Kablolu versiyon |
| Proses Bağlantı Malzemesi |
Bağlantı: 316L paslanmaz çelik veya PPS; Proses mührü: FKM (isteğe bağlı FFKM); Sensör: PEEK veya PPS veya PVDF |
Bağlantı: 316L paslanmaz çelik veya PPS; Proses mührü: FKM (isteğe bağlı FFKM); Sensör: PPS veya PVDF; Uzatma: Boru 316L Kablo: FEP ceketli |
| Bağlantı (Muhafaza 65 mm) |
IEC 61076-2-101'e göre terminal bloğu veya M12 x 1 |
IEC 61076-2-101'e göre terminal bloğu veya M12 x 1 |
| Proses Bağlantısı |
Diş: G ½", G ¾", G 1", NPT ¾"; Üçlü kelepçe DN25 (1"), DN40 (1½"), DN50 (2"); DIN 32676 Tip A ve Tip C; Flanş DN 25, 40, 50; ASME 1", 1½", 2" |
Diş: G ¾", G 1", NPT ¾"; Flanş DN 25, 40, 50; ASME 1", 1½", 2"; G 1½", NPT 1¼", NPT 1½" için adaptörler |
| Güç Kaynağı |
Standart:
• Röleli 4 telli: 9...33 V DC
• 8/16 veya 4...20 mA döngülü 2 telli: 9...33 V DC
• IO-Link/PNP/NPN: 10...30 V DC
Kendinden Güvenli:
• 8/16 veya 4...20 mA döngülü 2 telli: 10,8...30 V DC
|
Standart:
• Röleli 4 telli: 9...33 V DC
• 8/16 veya 4...20 mA döngülü 2 telli: 9...33 V DC
• IO-Link/PNP/NPN: 10...30 V DC
Kendinden Güvenli:
• 8/16 veya 4...20 mA döngülü 2 telli: 10,8...30 V DC
|
| Sertifikalar ve Onaylar |
Genel amaçlı: CE, UKCA, FM, CSA
ATEX II 1G, 1/2G Ex ia IIC
ATEX II 1D, 1/2D Ex ia IIIC
IEC Ex ia IIC, IEC Ex ia IIIC
FM/CSA IS Sınıf I, II, III, Div. 1, Gruplar A...G
Taşma koruması: WHG (Almanya) VLAREM
|
Genel amaçlı: CE, UKCA, FM, CSA
ATEX II 1G, 1/2G Ex ia IIC
ATEX II 1D, 1/2D Ex ia IIIC
IEC Ex ia IIC, IEC Ex ia IIIC
FM/CSA IS Sınıf I, II, III, Div. 1, Gruplar A...G
Taşma koruması: WHG (Almanya) VLAREM
|
