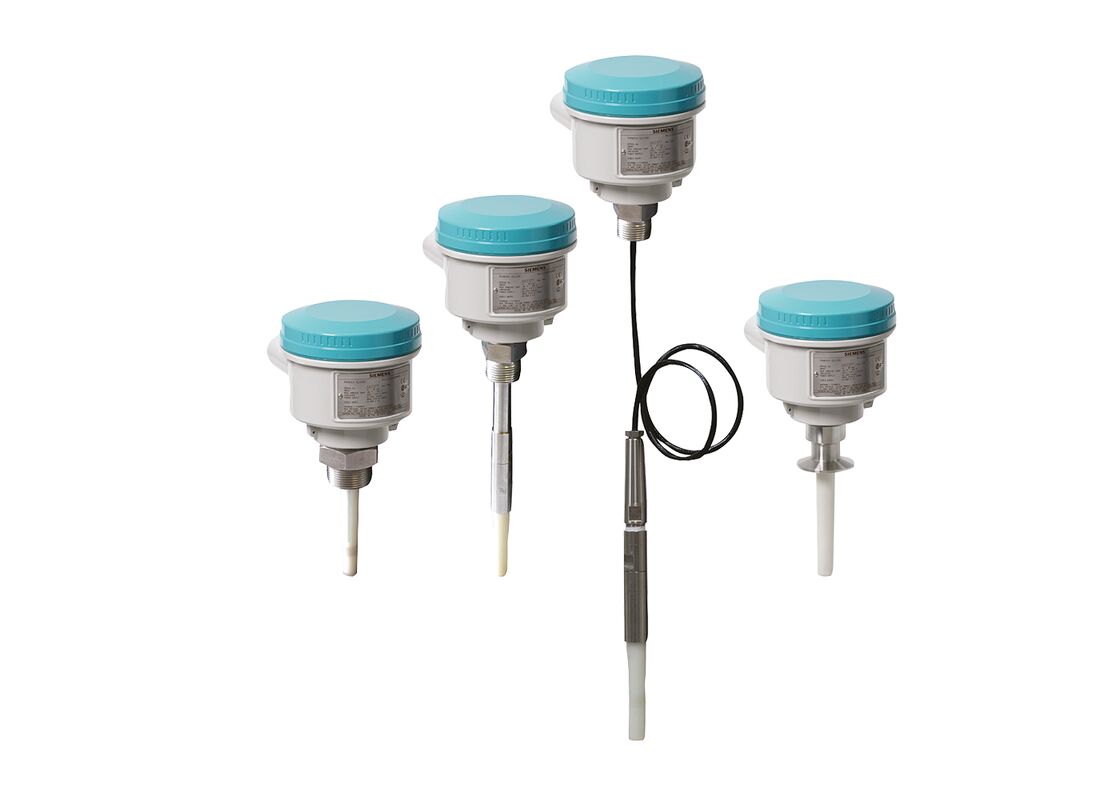

Pointek CLS200 - Standart Kapasitans Seviye Şalteri
Pointek CLS200 (standart versiyon), yapılandırılabilir çubuk/kablo seçenekleri ve çıkış konfigürasyonlarına sahip, çok yönlü bir ters frekans kaydırmalı kapasitans seviye ve malzeme algılama şalteridir. Sıvı, katı, bulamaç, köpük ve arayüzleri algılamak için ideal olan bu şalter, prob üzerindeki birikmeyi yoksaymak için gelişmiş ayarlama özelliklerine sahiptir.
Model Numaraları: 7ML5631-.....-.... | 7ML5632-.....-.... | 7ML5633-.....-.... | 7ML5634-.....-.... | 7ML5630-.....-....
Temel Faydalar
- Saksı yapısı, sinyal devresini şok, titreşim, nem ve yoğuşmaya karşı korur
- Zorlu endüstriyel ortamlar için yüksek kimyasal direnç
- Tank veya boru toprak referansından bağımsız seviye algılama
- Yüksek frekanslı salınım nedeniyle ürün birikmesine karşı duyarsız
- Sensör durumu, çıkış durumu ve güç için üç LED göstergesi
- API 2350 uyumluluk gereksinimleri için uygundur
Uygulamalar
Pointek CLS200 standart versiyonu, temel röle ve katı hal anahtarlama alarmlarına sahip üç LED göstergesine sahiptir. Bu evrensel şalter, katı, sıvı ve arayüz algılama uygulamalarını yönetir. Galvanik olarak izole edilmiş güç kaynağı, geniş bir voltaj aralığını (12 ila 250 V AC/DC) kabul eder. Termal izolatör ile kullanıldığında, paslanmaz çelik ve PPS (isteğe bağlı PVDF) prob malzemeleri, prosesle temas eden kısımlarda 125°C'ye (257°F) kadar sıcaklık değerleri sağlar.
Şalter, 1.5 veya daha yüksek dielektrik sabitine sahip malzemeleri, temas öncesi veya temas halinde algılama ayarlarıyla, salınım frekansındaki değişiklikleri izleyerek algılar. CLS200, beton veya plastik gibi iletken olmayan kaplarda harici referans elektrotlarına gerek kalmadan, tank duvarlarından veya borulardan bağımsız olarak çalışır.
Birincil Uygulamalar
- Sıvı ve bulamaç seviyesi algılama
- Toz ve granül envanter takibi
- Basınçlı kap uygulamaları
- Tehlikeli alan kurulumları
Konfigürasyon
Teknik Özellikler
Çalışma Şekli:
Ters frekans kaydırmalı kapasitif seviye algılama
Ölçüm İlkesi:
Ters frekans kaydırmalı kapasitif seviye algılama
Ölçülen Değişken:
PikoFarad (pF) değişimi
Çıkış Özellikleri
Röle Çıkışı:
1 SPDT Form C röle
Maks. Kontak Gerilimi:
30 V DC / 250 V AC
Maks. Kontak Akımı:
5 A DC / 8 A AC
Maks. Anahtarlama Kapasitesi:
150 W DC / 2.000 VA AC
Zaman Gecikmesi:
1 ... 60 s
Katı Hal Çıkışı:
Galvanik olarak izole edilmiş
Maks. Anahtarlama Gerilimi:
30 V DC / 30 V tepe AC
Maks. Yük Akımı:
82 mA
Gerilim Düşümü:
< 1 V, tipik olarak 50 mA'de
Çevresel Koşullar
Ortam Sıcaklığı:
-40 ... +85°C (-40 ... +185°F)
Depolama Sıcaklığı:
-40 ... +85°C (-40 ... +185°F)
Kurulum Kategorisi:
II
Kirlilik Derecesi:
4
Ortam Koşulları
Uyumlu Ortamlar:
Sıvılar, dökme katılar, bulamaçlar ve arayüzler
Minimum Dielektrik Sabiti:
1.5
Proses Sıcaklığı (termal izolatörsüz):
-40 ... +85°C (-40 ... +185°F)
Proses Sıcaklığı (termal izolatörlü):
-40 ... +125°C (-40 ... +257°F)
Proses Basıncı (çubuk versiyonu):
-1 ... +25 bar g (-14.6 ... +365 psi g)
Proses Basıncı (kablo versiyonu):
-1 ... +10 bar g (-14.6 ... +150 psi g)
Proses Basıncı (kayar bağlantı versiyonu):
-1 ... +10 bar g (-14.6 ... +150 psi g)
Tasarım ve Yapı
Muhafaza Malzemesi:
Epoksi kaplı alüminyum, contalı
İsteğe Bağlı Termal İzolatör:
316L paslanmaz çelik
Bağlantı:
Çıkarılabilir klemens bloğu, maks. 2.5mm²
Koruma Derecesi:
IP65/Tip 4/NEMA 4 (isteğe bağlı IP68)
Kablo Girişi:
2 x M20 x 1.5 diş (opsiyon: 2 x ½" NPT boru girişi, 1 tıpalı giriş dahil)
Güç Kaynağı:
12 ... 250 V AC/DC, 0 ... 60 Hz maks. 2 W
Sertifikalar ve Onaylar
CSA
FM
CE
UKCA
RCM
ATEX
UKEX
Lloyds Register
WHG
VLAREM II
Desen Onayı (Çin)
SIL
İlgili Ürünler ve Aksesuarlar
| Parça Numarası |
Açıklama |
| 7ML1830-1AP |
EASY AIMER II, ALÜMİNYUM, 3/4 İNÇ NPT İLE 1 İNÇ GALVANİZLİ KAPLİN |
| 7ML1830-1AQ |
EASY AIMER II, ALÜMİNYUM, 3/4 İNÇ NPT İLE 3/4 - 1 İNÇ PVC KAPLİN |
| 7ML1830-1DL |
SENSGUARD, 3/4" NPT (PPS) POINTEK CLS100 İÇİN |
| 7ML1830-1DM |
SENSGUARD, 1" BSPT (PPS) POINTEK CLS100 İÇİN |
| 7ML1830-1JA |
KABLO RAKORU, 1/2" NPT, Genel Amaçlı DIP |
| 7ML1830-1JB |
KABLO RAKORU, 1/2" NPT, patlamaya dayanıklı |
| 7ML1830-1JC |
M20 x 1.5 kablo rakoru (genel kullanım ve toz patlaması koruması) |
| 7ML1830-1JD |
KABLO RAKORU, M20 x 1.5 HF, (EP) |
| 7ML1830-1JE |
Test Mıknatısı |
| 7ML1830-1JF |
AMPLİFİKATÖR / GÜÇ KAYNAĞI DİJİTAL VERSİYON |
| 7ML1830-1JK |
CLS 200 İÇİN LCD EKRAN, DİJİTAL |
| A5E01163672 |
Yedek Synprene conta, muhafaza versiyonu, IP65 versiyonları için |
| A5E01163673 |
Yedek Silikon conta, muhafaza versiyonu, IP68 versiyonu için |
| A5E01163674 |
CLS200/CLS300/LC300 Yedek alüminyum kör kapak, standart versiyonlar için |
| A5E01163676 |
CLS200/300 Yedek pencereli alüminyum kapak |
| A5E01163677 |
Kit, kablo üniteleri için sensör, PPS, standart, Viton |
| A5E01163678 |
Kit, kablo üniteleri için sensör, PPS, dijital, Viton |
| A5E01163679 |
Kit, kablo üniteleri için sensör, PPS, standart, FFKM |
| A5E01163680 |
Kit, kablo üniteleri için Sensör, PPS, Dijital, FFKM |
| A5E01163681 |
Kit, kablo üniteleri için Sensör, PVDF, Standart, FKM |
| A5E01163682 |
Kit, kablo ünitesi için sensör, PVDF, Dijital, FKM |
| A5E01163683 |
Kit, kablo ünitesi için sensör, PVDF, Standart, FFKM |
| A5E01163684 |
Kit, kablo ünitesi için sensör, PVDF, Dijital, FFKM |
| A5E01163685 |
Yedek, 316L paslanmaz çelik montaj braketi |
| A5E01163686 |
Yedek, PROFIBUS konektörü, yalnızca IP65 versiyonları |
| A5E03251681 |
Kit, CLS200 standart, verici |
