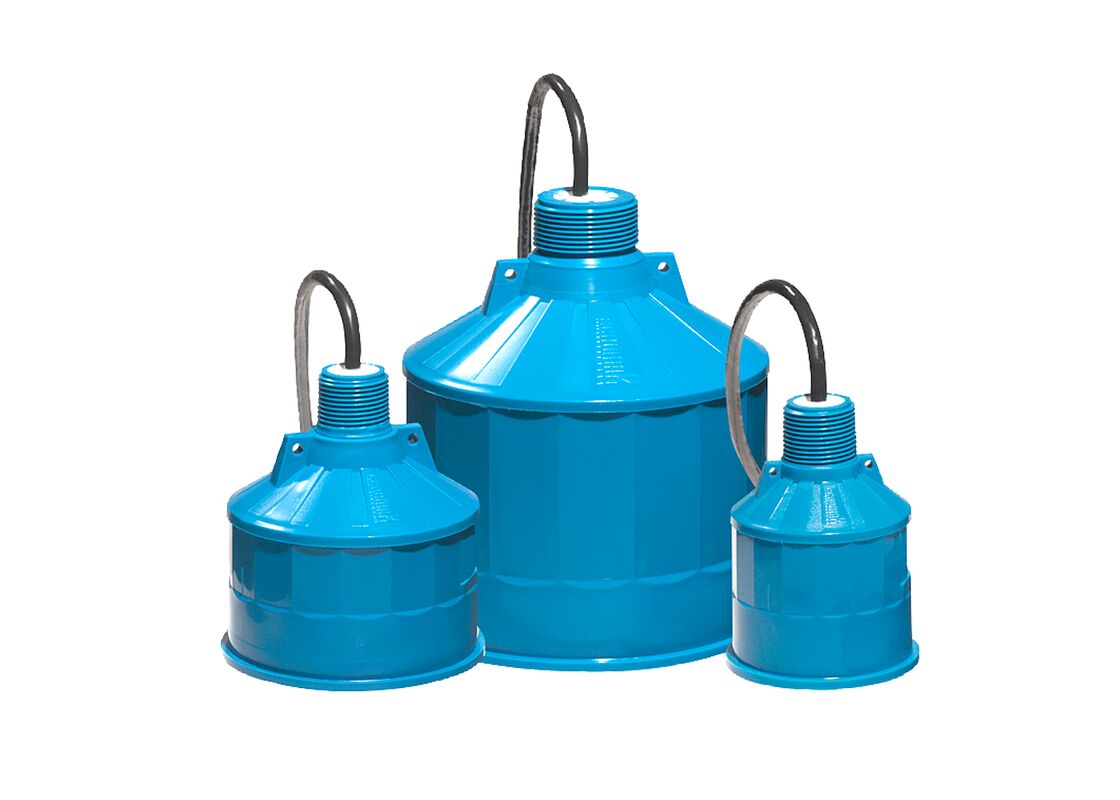

EchoMax XPS Değiştiricileri
EchoMax XPS dönüştürücüleri, çok çeşitli sıvı ve katı maddelerde seviyeleri ölçmek için ultrasonik teknoloji kullanır.
Kullanılabilir Modeller
| 7ML1121-... |
ECHOMAX XPS-10C dönüştürücü |
| 7ML1124-..... |
ECHOMAX XPS-15C dönüştürücü |
| 7ML1171-... |
ECHOMAX XPS-15F dönüştürücü |
| 7ML1155-... |
Echomax XPS-30C Değiştiricisi |
| 7ML1115-..... |
ECHOMAX XPS-10 TRANSDUCER |
Aksesuarlar ve Parçalar
| Bölüm Numarası |
Açıklama |
| 7ML1830-1AN |
EASY AIMER II, Alüminyum, 3/4 inç NPT 1 - 1 1/2 inç galvanizli birleştirme ile (yalnızca XPS-30 veya XPS-40 dönüştürücülerle kullanmak için) |
| 7ML1830-1AQ |
EASY AIMER II, Alüminyum, 3/4 inç NPT 3/4 - 1 inç PVC koplama ile |
| 7ML1830-1AT |
EASY AIMER II, 304, NPT THREAD ile, 1 1/2 INCH bağlantısı ile |
| 7ML1830-1AU |
EASY AIMER II, 304, NPT İLGİLİ, W/CPLNG, 1 inç |
| 7ML1830-1AX |
Easy Aimer II Flange, M20 Adaptörü ile Alüminyum, 1" ve 1-1/2" BSP alüminyum bağlantısı |
| 7ML1830-1BH |
SHIELD, SUBMERGENCE, KIT, XPS10/XRS-5 sensörleri için |
| 7ML1830-1BJ |
SHIELD, SUBMERGENCE, KIT, XPS15 sensörleri için |
| 7ML1830-1BK |
UNIVERSAL BOKS BRACKET, FMS-200 |
| 7ML1830-1BL |
Kanal BRACKET, duvar montu, FMS-210 |
| 7ML1830-1BM |
Genişletilmiş Kanal BRACKET, Duvar Montajı FMS-220 |
| 7ML1830-1BN |
Kanal BRACKET, zemin montajı FMS-310 |
| 7ML1830-1BP |
Genişletilmiş kanal braket, zemin montajı, FMS-320 |
| 7ML1830-1BQ |
Köprü Kanalı BRACKET, zemin montajı, FMS-350 |
| 7ML1830-1DN |
"Konuç, 1" BSP, Flanged, PLASTIK |
| 7ML1830-1DP |
Çubuklu, 1 1/2 inçlik, kanatlı |
| 7ML1830-1DR |
Çubuk, 1" BSP, düz |
| 7ML1830-1DS |
KALKNUT, 1 "NPT, PLASTIK |
| 7ML1830-1EA |
Adaptör 1" BSP - 20MM |
| 7ML1830-1EB |
Adaptör (XPS30) 1-1/2" BSP |
| 7ML1830-1EF |
ADAPTER 1"NPT/M20 |
| 7ML1830-1GN |
Easy Aimer Adaptörü Kiti, 304, M20 1 "NPT, 1 "NPT 1 "BSP, 1 "NPT 1.5" BSP |
| 7ML1930-1BJ |
TAG, paslanmaz çelik, 12 X 45 mm, bir metin satırı. |
| 7ML1930-1FX |
KIT, İZOLASYON, 1" NPT, XDUCERS |
Temel Faydalar
- Entegre sıcaklık telafi
- Düşük çınlama etkisi boşluk mesafesini azaltır
- Tozlu uygulamalar için isteğe bağlı köpük kaplama
- Kendini temizleyen ve az bakım gerektiren
- Kimyasal direnci
- Hermetik olarak mühürlü
Başvurular
XPS dönüştürücüleri tamamen daldırılabilir, buhar ve koroziv kimyasallara dayanıklıdır ve flens olmadan monte edilebilir.XPS serisi, 30 m (100 ft) ve maksimum 95 ° C (203 ° F) sıcaklığa kadar çeşitli ölçüm aralıkları için versiyonlar sunar.
İşleme sırasında, EchoMax dönüştürücüleri dar bir ışın aralığında akustik darbeler yayar.Seviye monitörü, mesafeyi hesaplamak için darbeler emisyonu ve yansıması (echo) arasındaki yayılma süresini ölçer..
Teknik özellikler
| Giriş |
XPS-10/XPS-10C |
XPS-15/XPS-15C/XPS-15F |
XPS-30/XPS-30C |
| Ölçme aralığı |
0.3... 10 m (1... 33 ft) |
Standart: 0.3... 15 m (1... 50 ft)
XPS-15F: 0.45... 15 m (1.5... 50 ft) |
0.6... 30 m (2... 100 ft) |
| Sıklık |
44 kHz |
44 kHz |
30 kHz |
| Çizgi açısı |
12° |
6° |
6° |
| Konumu |
İçeride/dışarıda |
İçeride/dışarıda |
İçeride/dışarıda |
| Çevre sıcaklığı |
-40... +95 °C (-40... +203 °F) |
-40... +95 °C (-40... +203 °F)
XPS-15F: -20... +95 °C (-4... +203 °F) |
-40... +95 °C (-40... +203 °F) |
| Depolama sıcaklığı |
-40... +95 °C (-40... +203 °F) |
-40... +95 °C (-40... +203 °F)
XPS-15F: -20... +95 °C (-4... +203 °F) |
-40... +95 °C (-40... +203 °F) |
| Kirlilik derecesi |
4 |
4 |
4 |
| Basınç |
8 bar g (120 psi g)
Flanged: 0,5 bar g (7,25 psi g) |
8 bar g (120 psi g)
Flanged: 0,5 bar g (7,25 psi g) |
0.5 bar g (7.25 psi g)
Flanged: 0,5 bar g (7,25 psi g) |
| Ağırlık |
0.8 kg (1.8 lb) |
1.3 kg (2.8 lb)
Flanged: 2 kg (4.4 lb) |
4.3 kg (9.5 lb) |
| Güç kaynağı |
Sadece Siemens onaylı denetleyici ile çalıştırılan dönüştürücü |
Sadece Siemens onaylı denetleyici ile çalıştırılan dönüştürücü |
Sadece Siemens onaylı denetleyici ile çalıştırılan dönüştürücü |
| Malzeme |
Standart: PVDF
Flanşlı: CPVC flanşlı PVDF
Seçenek: CPVC flensli PTFE yüzü |
Standart: PVDF
Flanşlı: CPVC flanşlı PVDF
Seçenek: CPVC flensli PTFE yüzü |
Standart: PVDF
Flanşlı: CPVC flanşlı PVDF
Seçenek: CPVC flensli PTFE yüzü |
| Renk |
Mavi |
Mavi
XPS-15F: Gri |
Mavi |
| Süreç bağlantısı |
1" NPT veya 1" BSPT |
1" NPT veya 1" BSPT
XPS-15F: 1" NPT |
1.5" evrensel iplik (NPT veya BSPT) |
| Koruma derecesi |
IP66/68 |
IP66/68 |
IP66/68 |
| Kablo |
2 telli bükülmüş çift/püresi ve folyo ile korunan 0.5 mm2 (20 AWG) PVC ceket |
2 telli bükülmüş çift/püresi ve folyo ile korunan 0.5 mm2 (20 AWG) PVC ceket |
2 telli bükülmüş çift/püresi ve folyo ile korunan 0.5 mm2 (20 AWG) PVC ceket |
| Ayrılık |
En fazla 365 m (1 200 ft) |
En fazla 365 m (1 200 ft) |
En fazla 365 m (1 200 ft) |
Sertifika ve Onaylamalar
Standart:CE, UKCA, CSA, FM, ATEX, UKEX, IEC Ex, NEPSI, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (nüfuzlu sensör), Çevre Ürün Deklarasyonu (EPD), Kazakistan Metroloji
XPS-10C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (nık sensör), Çevre Ürün Deklarasyonu (EPD), Kazakistan Metroloji
XPS-15C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (nık sensör), Çevre Ürün Deklarasyonu (EPD), Kazakistan Metroloji
XPS-15F:FM Sınıf I, Bölüm 1, Grup A, B, C ve D, Sınıf II Bölüm 1, Grup E, F ve G, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (nık sensör),Çevresel Ürün Deklarasyonu (EPD), Kazakistan Metroloji
XPS-30C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (nık sensör), Çevre Ürün Deklarasyonu (EPD), Kazakistan Metroloji
