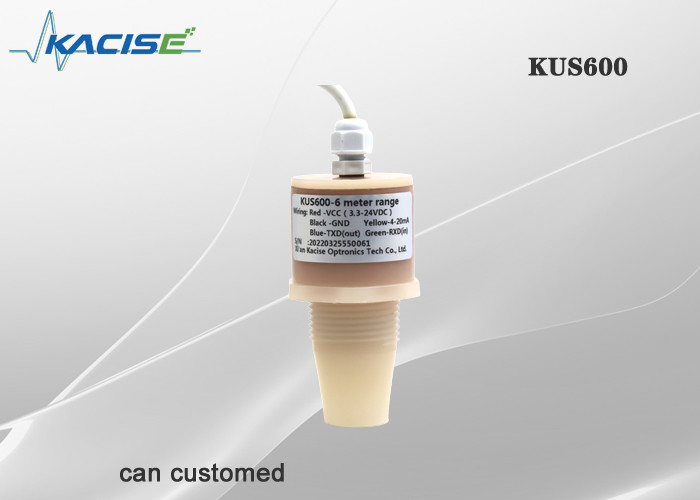

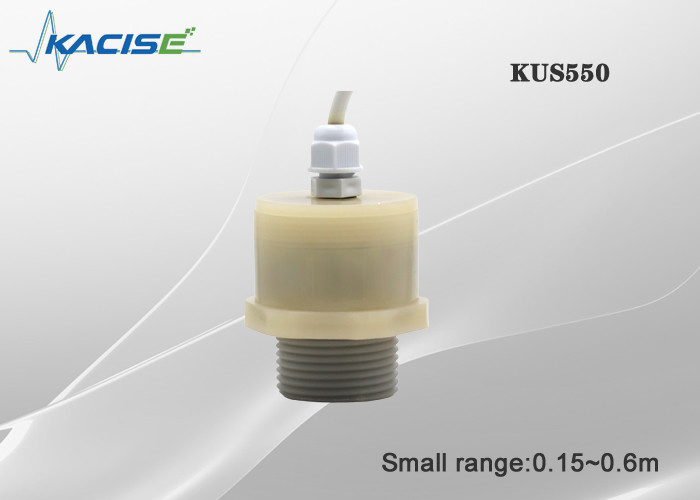

Smallest Or Miniature Liquid Level Ultrasonic Transducer Sensor PVDF Material

KUS Serisi en küçük veya minyatür ultrasonik dönüştürücü Ultrasonik Sıvı Seviye Sensörü PVDF Malzemesi

1. Özellikler

• Hassasiyet ve çözünürlük gibi çeşitli laboratuvar parametreleri niteliklidir

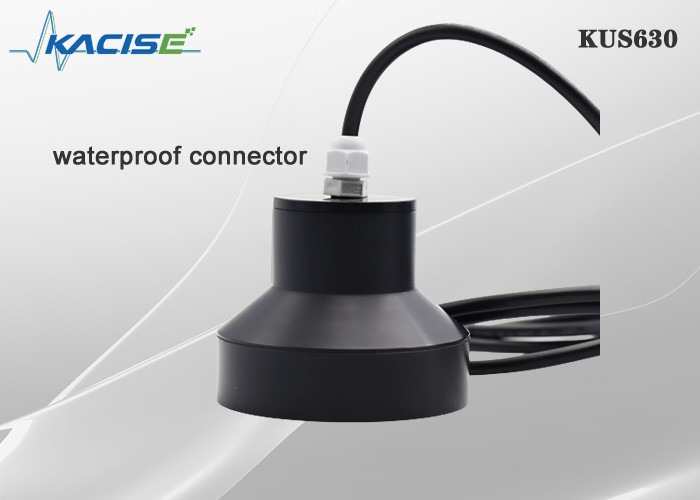

• Piezoelektrik elemanlı çok katmanlı sızdırmaz su ve toz geçirmez sensör
• Conta halkası ve tamamen kapalı prob
• IP68 koruma seviyesi

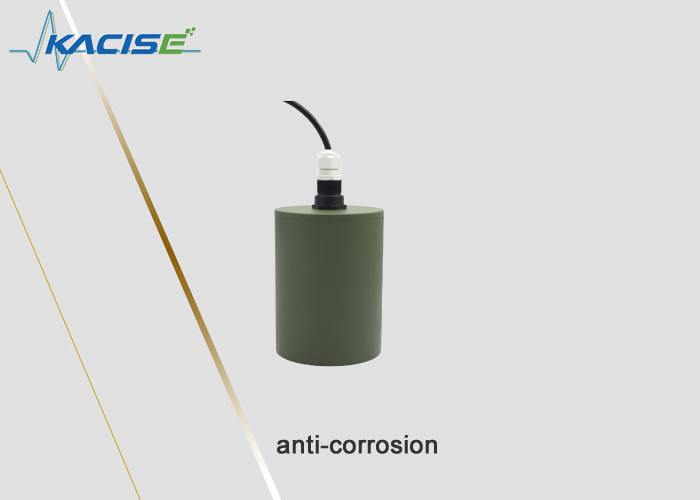

• Su geçirmez ve korozyon önleyici

2. Açıklama

Ultrasonik nesne/sıvı seviye sensörü kabın üst kısmına monte edilir ve birleşik ünitenin ve elektronik bileşenlerin işlevsel kontrolü altında prob, ölçülen nesneye bir ultrasonik darbe ışını yayar. Ses dalgası nesnenin yüzeyi tarafından yansıtılır ve yansıyan yankının bir kısmı prob tarafından alınır ve bir elektrik sinyaline dönüştürülür. Ultrasonik emisyondan yeniden alıma kadar geçen süre, prob ile ölçülen nesne arasındaki mesafeyle orantılıdır. Elektronik ünite bu zamanı algılayarak sesin bilinen hızından ölçülen mesafeyi hesaplayarak seviye değerinin hesaplanabilmesini sağlar. Sıcaklığın ses hızı üzerinde etkisi olduğundan, ölçüm cihazının ses hızını düzeltmek için sıcaklığı ölçmesi gerekir. 4-20mA ve RS485 iletişimini aynı anda destekleyebilen dört telli sistemin birçok seçeneği bulunmaktadır.

PVDF (poliviniliden florür), floroplastikler arasında en güçlü tokluğa, düşük sürtünme katsayısına, güçlü korozyon direncine, yaşlanma direncine, hava koşullarına dayanıklılık ve iyi radyasyon direncine sahiptir. Çeşitli dış mekanlarda kullanıma, uzaktan algılamaya, yerinde sıvı seviye/seviye göstergesine uygundur.

3.Düşük güç tüketimi modu

2'ye ayarlanan çalışma modu, düşük güç tüketimi çalışma modudur.

Düşük güç tüketimi ultrasonik seviye ve mesafe sensörünün nasıl gerçekleştirileceği

a) Düşük güçlü IC'ler kullanın

Güç tüketiminin normalde düşük olduğu neredeyse yeni entegreler kullanıyoruz.

b) Sensördeki her devrenin gücünü kontrol edin.

Sensörde devrenin üç kısmı vardır; verici devre, alıcı devre ve mcu'nun temel devresi. Mcu, devrenin her bir parçasının çalışmasının kontrolünü sağlayarak güç tüketimi yönetimini gerçekleştirir ve ardından güç tüketimini kontrol eder.

c) mcu'nun kendisi çalışmadığında, güç tüketimini daha da azaltmak için uyku moduna girer.

4.Kurulum koşulları
Sensör ortam sıcaklığının 0°C'nin altına düştüğü bir yere kurulursa, koruyucu önlemler açısından iyi sonuç vermelidir. Sensörün çelik somunlar kullanılarak açık bir deliğe doğrudan monte edilmesi durumunda, sensörün mahfaza dişinin ortasına sabitlenmesi gerekir.

5.Sipariş bilgileri
