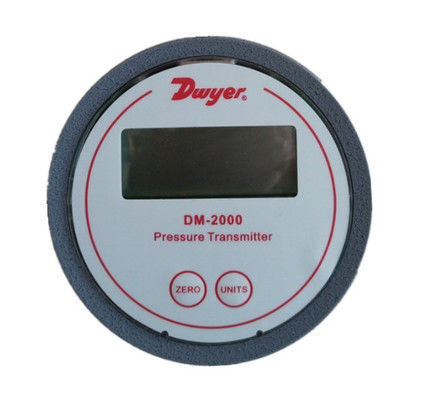

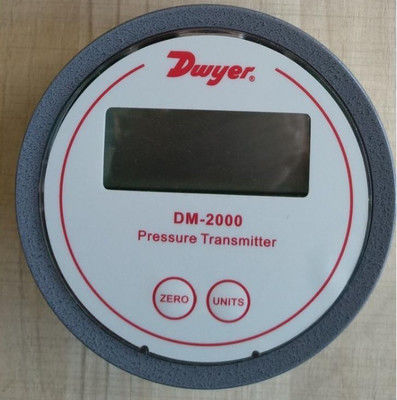

Dwyer Seri DM-2000 Hava ve Gazlar için Diferansiyel Basınç Vericisi

Dwyer Serisi DM-2000 Hava ve Gazlar için Diferansiyel Basınç Vericisi

Ürün Tanıtımı

Dwyer Serisi DM-2000 Diferansiyel Basınç Vericisi, endüstriyel kontrol sistemleriyle sorunsuz entegrasyon için standart bir 4-20 mA çıkış sinyali sağlayarak hava ve uyumlu gaz basınçlarını ölçmek üzere tasarlanmıştır. Muhafazası, standart bir Magnehelic  göstergesiyle aynı kesime uyacak şekilde tasarlanmıştır ve doğrudan yenilemeyi sağlar. Belirli basınç aralıkları için fabrikada kalibre edilmiş bu verici, hızlı kurulum için entegre basınç bağlantılarına sahip cam elyaf takviyeli plastik yapıya sahiptir. Dijital basmalı düğme sıfır ve açıklık ayarlamaları, saha kalibrasyonunu basitleştirirken, isteğe bağlı 3,5 basamaklı LCD, seçilebilir mühendislik birimlerinde proses değerlerini görüntüler ve bu da onu HVAC, temiz oda ve endüstriyel izleme uygulamaları için ideal hale getirir.

Temel Özellikler

Magnehelic  -Uyumlu Montaj

Kolay yenileme için aynı kesim boyutlarını kullanarak standart Magnehelic  göstergelerinin doğrudan yerine geçer.

Güvenilir Basınç Algılama

70°F'de ±%1 F.S. doğruluğu ile hava ve yanıcı olmayan gazları ölçer.

±%1 F.S. yıllık sapma ile kararlı performans.

Kullanıcı Dostu Kalibrasyon

Dijital basmalı düğme sıfır/açıklık ayarlamaları, hassas ayar için geleneksel potansiyometrelerin yerini alır.

Tek bir düğme aracılığıyla saha seçilebilir mühendislik birimleri (4-6 seçenek).

İsteğe Bağlı Görsel Ekran

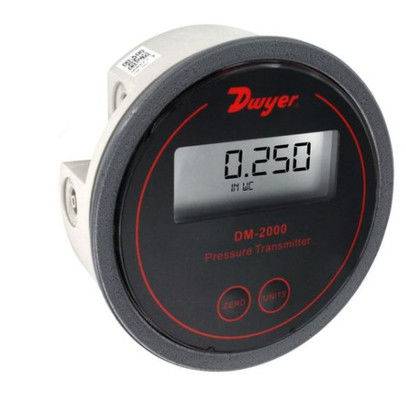

3,5 basamaklı LCD (0,7" yükseklik) psi, inH₂O, mmH₂O, kPa, mbar veya Pa cinsinden gerçek zamanlı basınç değerlerini gösterir.

Sağlam Yapı

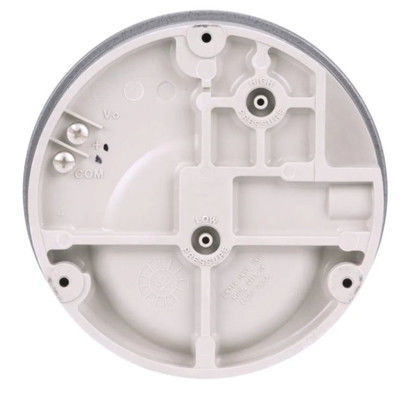

Dayanıklılık için entegre 1/8" I.D. boru bağlantılarına sahip cam elyaf takviyeli plastik muhafaza.

10 psig (0,69 bar) basınç sınırlarına ve -6,67°C ila 48,9°C çalışma sıcaklıklarına dayanır.

Endüstriyel Uyumluluk

1250 ohm'a kadar döngü direncini destekleyen 4-20 mA çıkışlı 2 telli 10-35 VDC güç kaynağı.

Güvenli elektrik bağlantıları için vidalı tip terminal bloğu.

Dwyer Serisi DM2000 Teknik Özellikleri
Servis: Hava ve yanıcı olmayan, uyumlu gazlar.
Islanan Malzemeler: Fabrikaya Danışın.
Doğruluk:±%1 F.S. @ 70°F.
Kararlılık:+%1 F.S./yıl.
Sıcaklık Sınırları:20 ila 120°F (-6,67 ila 48,9°C).
Basınç Sınırları:10 psig (0,69 bar).
Termal Etki:±%0,055 F.S./°F (%0,099 F.S./°C).
Güç Gereksinimleri:10-35 VDC (2 telli).
Çıkış Sinyali:4 ila 20 mA.
Sıfır ve Açıklık Ayarlamaları:Dijital basmalı düğme sıfır ve açıklık.
Döngü Direnci:DC: Maksimum 0-1250 ohm.
Akım Tüketimi:DC: Maksimum 38 mA.
Elektrik Bağlantıları:Vidalı tip terminal bloğu.Ekran:3,5 basamaklı LCD, 0,7″ yükseklik.
Proses Bağlantıları:1/8″ I.D. boru.
Montaj Yönü:Dikey.
Ağırlık:4,8 oz (136 g).
Dwyer Serisi DM2000 Diferansiyel Basınç Vericisi, hava ve uyumlu gazların basıncını algılar ve standart bir 4-20 mA çıkış sinyali gönderir. DM2000 muhafazası, standart bir Magnehelic® göstergesiyle aynı çapta bir kesime monte edilecek şekilde özel olarak tasarlanmıştır. Belirli aralıklara göre fabrikada kalibre edilmiş çok çeşitli modeller mevcuttur.

Basınç bağlantıları, kurulumu hızlı ve kolay hale getiren cam elyaf takviyeli plastik kalıplı muhafazaya özgüdür. Dijital basmalı düğme sıfır ve açıklık, tipik dönüş potansiyometrelerine göre kalibrasyonu basitleştirir. İsteğe bağlı 3,5 basamaklı bir LCD, proses ve mühendislik birimlerini gösterir. Tek bir basmalı düğme, aralığa bağlı olarak 4 ila 6 mühendislik biriminin saha seçimini sağlar.
