Gıda işleme ekipmanları için zehirli olmayan malzeme ve yüksek hassasiyetli katı sap sanitar erime basıncı dönüştürücü

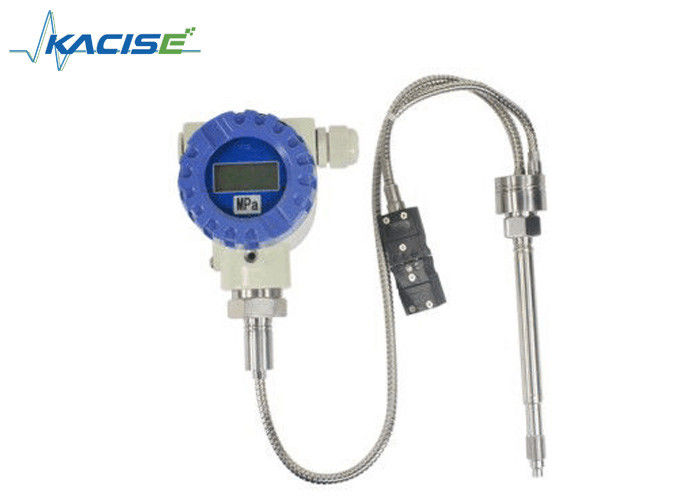

GX MPTD-5000 serisi Erimiş Basınç Dönüştürücüsü ((sert sap ve sanitar) basıncı ve sıcaklığı bir noktada ölçebilir ve bu da Tıp ve Gıda işlem ekipmanlarında yaygın olarak kullanılabilir.5000T modeli termokop ile.. Zero & span ayarlanabilir; güçlendirilmiş sinyal ile PLC ile bağlanabilir. Yüksek hassasiyet ve güvenilirlik, iyi kalite, iç% 80 kalibrasyon avantajlarına sahiptir.

• Basit kurulum
• Yüksek kalite standardı
• Paslanmaz çelik kaynak
• % 80 iç kalibrasyon
• Mükemmel kararlılık ve tekrarlanabilirlik
• Çevresel ve toksik olmayan malzemeyi kabul edin

• Kimyasal lif ekipmanları
• Plastik ve Kauçuk üretimi ekipmanları
• Tıbbi ve gıda işleme ekipmanları vb.
• Diğer basınç ölçümü ve kontrolü

MPTD-5000

MPTD-5000T

Kurulum

Sensörün diyaframı en kolay hasar gören parçadır, lütfen kurulumdan önce koruyucu kapağı düşürmeyin.ve kurulumda sensör diyaframının korunmasına dikkat etmelidirMontaj deliklerinin işlenmesi, kurulum delik boyutu ve boyut tablosunun teknik gerekliliklerine göre işlenmelidir.delik kurulmasını önlemek için standart değil sensörün diyaframı çizik neden ve sensör normal çalışma etkisi.

Çıkarma

Çukurun yerleştirilmesinde metal yabancı cisim veya plastik kalmadığından emin olmak için, ekstrüder temizlenmeden önce tüm sensörler makineden çıkarılmalıdır.Algılayıcı yalnızca polimerin sıcak erimiş durumda olduğu zaman çıkarılabilir., çıkarın ve hemen bir yumuşak bez kullanarak sensör sondası diyafram silin.Bir sonraki kurulumu kolaylaştırmak için delikteki kalıntı malzemeyi temizlemek için özel temizlik aracının kurulum deliğini sağlayabilir..

Başlangıç

Ekipmanın çalıştırılmasından önce yeterli ısınma ve erime süresinin sağlanması,Ekstrüzyon makinesi çalışmasından önce sensörün zarı bölümündeki tüm malzemelerin erime durumunda olmasını sağlamak için.

Konumu

Sensörün sondası yüksek sıcaklığa dayanabilir, ama kabuğun sıcaklığı 80°C'nin altında olmalıdır.Kullanıcı, oda sıcaklığı ortamında sabitlenmiş sensör kabuğu bölümünün montajına dikkat etmelidir.Kabuk ve yüksek sıcaklık bölgesinin izole edilmesi, ölçüm doğruluğunu ve sensörün kullanım ömrünü artırmak için faydalıdır.

Aşırı yüklenme etkisi

Gerçek basınç kontrolü sürecinde, istenilen ölçüde nominal basınç içinde, sensörün belirli bir aşırı yük kapasitesi olmasına rağmen,Ancak uzun süre aşırı yüklenme sensör ölçüm doğruluğunu ve hizmet ömrünü etkileyecektir.

Elektrikli bağlantı

Elektriksel bağlantıda, vericinin sinyal çıkışı bağlantı kablosu, sahnenin müdahalesini önlemek için kablo yuvasından ayrı bir şekilde bağlanmalıdır.

Montaj deliği

Yassılı olarak mühürlü
	D1	M18×15	M22×15	G3/8	G3/4
	D2	Φ10.2	Φ16.1	Φ10.2	Φ18.3
	D3	Φ15.5	Φ20.1	Φ14.5	Φ24.2
	M	Φ19	Φ23	Φ17	Φ28
	A	11	11	9	11
	B	13	13	10	14
	C	40	25	25	40

45° Eğitimi Kapalı
	D1	M12×1.5	M14×1.5	1/2-20UNF	M18×1.5
	D2	Φ8.1	Φ8.1	Φ8.1	Φ10.2
	D3	Φ10.8	Φ12.5	Φ11	Φ15.5
	D4	Φ13	Φ15	Φ14	Φ19
	A	6	6	6	6
	B	9	9	9	11
	C	16	16	16	20
