KUS-W50 Sualtı Uzaklık Sensörü Ters Polarite Koruması ve Sızdırmaz Sualtı İzleme için 0.6m Kör Alan

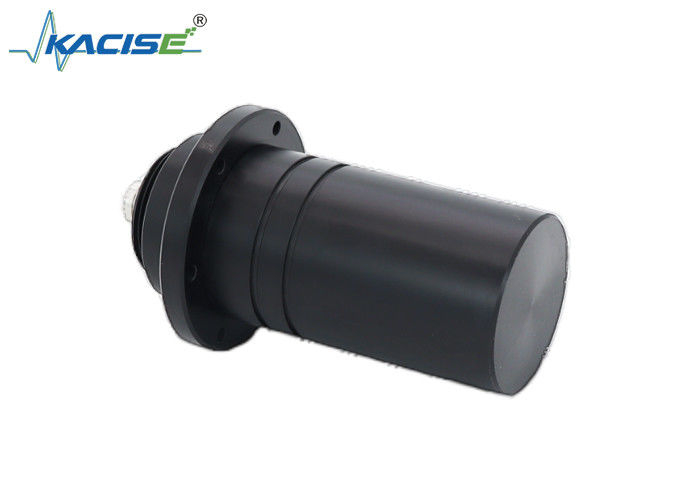

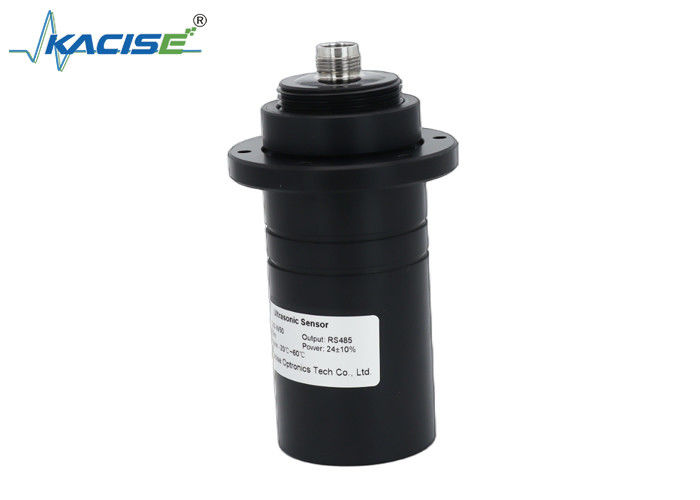

KUS-W50 Sualtı Uzaklık Sensörü

1. Giriş

Tek ışınlı sualtı ultrasonik menzil sensörü, ARM mimarisine dayanarak tasarlanmış yüksek yanıtlı bir menzil sensörüdür.

Sensör, verileri okumak ve iç parametreleri yapılandırmak için yerleşik bir RS485 çipine sahiptir.İç parametreler sensör performansını ayarlamak ve belirli işlevleri uygulamak için ModBus-RTU protokolü ile değiştirilebilir.

2Ölçüm prensibi

Uzaklık ölçüm süreci sırasında ultrasonik sinyal ultrasonik prob tarafından yayılır, sıvı veya diğer katı ortam tarafından yansıtılır ve daha sonra aynı sond tarafından yansıtılır.Ultrasonik emisyon ve alım arasındaki zaman farkı, seviye ölçümünü elde etmek için ölçülür.Ses dalgası iletim mesafesi L, ses hızı v ve ses dalgası iletim süresi t arasındaki ilişki formülü ile ifade edilebilir:

Ultrasonik mesafe ölçümü formülü

L: ultrasonik prob ile ölçülen malzeme yüzeyi arasındaki mesafe. Birim: m;

v: sıcaklık telafi sonrası ses hızı değeri. Birim: m/s;

t: ölçüm aralığı içindeki ses dalgasının çalışma süresi. Birim: s

3Özellikleri

• Koruma seviyesi: IP68
• RS485 iletişim ile donatılmış, veriler okunup yazılabilir
• Adres, baud hızı ve diğer ilgili parametreler ModBus-RTU protokolü ile değiştirilebilir.
• Kısa yanıt süresi
• Sıcaklık telafi

4- Başvuru

• Sualtı pozisyonu ve mesafe algılaması
• Sualtı robotunun engellerden kaçınması ve çarpışma tespiti
• Sualtı kapı anahtarı durumunun izlenmesi
• Tank suyunun seviyesinin izlenmesi
• İnsansız tekne başvurusu

5.Teknik parametreler
