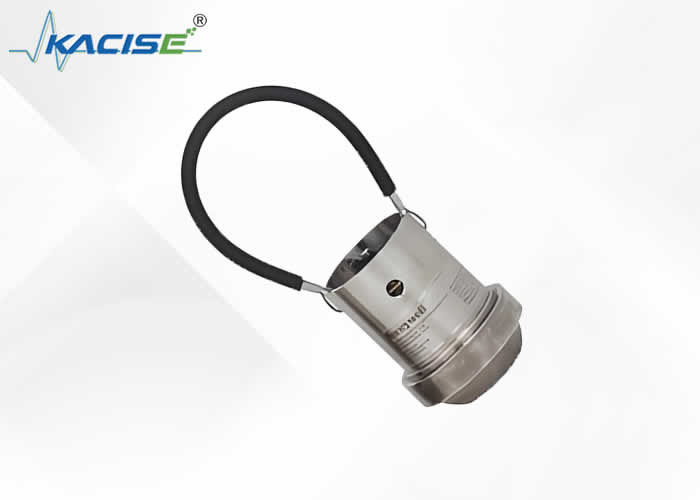

Model 434 Basınç Algılayıcıları 060-P690-01 060-P690-2 060-P690-03 060-P690-04 060-P690-05

060-P690-01 Basınç sensörleri

060-P690-03 Basınç sensörleri

Marka adı:

Honeywell

Sertifika:

Model numarası:

Modeli 434

belge:

appnote-wing-hammerunionpre...37.pdf

Bizimle İletişim

Teklif Et

Model 434 Basınç Algılayıcıları 060-P690-01 060-P690-2 060-P690-03 060-P690-04 060-P690-05

Ürün Ayrıntıları

Form faktörü:

Petrol gazı

Basınç Birimi:

Gösterge

Doğruluk:

±%0,2 FSS

Çıkış:

4 mA ila 20 mA, iki telli

Karar:

Sonsuz.

Vurgulamak:

060-P690-01 Basınç sensörleri

060-P690-03 Basınç sensörleri

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 adet

Ambalaj bilgileri

her ünitenin ayrı kutusu vardır ve tüm kutular standart paketlerde veya müşterilerin istekleri doğru

Teslim süresi

5-8 iş günü

Ödeme koşulları

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Yetenek temini

Haftada 1000 Adet/Adet pazarlık yapılabilir

İlişkili Ürünler

Otomobil Parçaları Otomobil Klima Basınç Sensörü

En İyi Fiyatı Alın

4-20mA Çıkış Gıda Sınıfı Sağlıklı Arızalı Diyafragma Sağlıklı Endüstriyel Basınç Göndericisi

En İyi Fiyatı Alın

Endüstriyel Hava Gazı için Düşük Maliyetli 0,5-4,5V Bakır Su Basıncı Sensörü

En İyi Fiyatı Alın

Endüstriyel için 4-20mA HART Çıkış Akıllı Çift Flange Diferansiyel Seviye Basınç Göndericisi

En İyi Fiyatı Alın

Bizimle İletişim

86--17719566736

Şimdi iletişime geçin

Ürün Tanımı

Model 434 basınç sensörleri

060-P690-01

Model 434 Wing Union Basınç Alıcısı, 5000 psi, ±0,2% FSS doğruluğu, sıcaklık telafi ediliyor, iç amplifikatörler (artırma 3HJ ile), Bendix PT 6 pinlik (PTIH-10-6P) elektrik sonu,Weco® 2002/2202 basınç portu, 2 tel şunt kablosu, 5 nokta kalibrasyonlu,ve Inconel® X-750 ıslatılmış diafragma Modelleri 434/435/437 Wing Union/Hammer Union Basınç Sensörleri, talepkâr petrol ve gaz uygulamaları ve uyarım ve dolaşım sistemleri için tasarlanmıştır.Sensör diyaframı ve kanat birleşimi montajı tek bir parça olarak işlenmiş, tamamen kaynaklı paslanmaz çelik bir montaj olarak inşa edilirler.Hermetik bütünlüğü sağlayan ve çok parçalı parçalara karşı medya sızıntısını en aza indiren. İzole basınç algılayıcı diafragma, çekiçleme sırasında sıfır kaydırmayı en aza indirgenir ve alanın uzun süreli sinyal sürüklenmesini ortadan kaldırır.ve 2202 Wing Union uyumlu ekipmanları Inconel® X-750 ile işlenmiştir., veya NACE uyumlu Inconel® 718 seçeneği, abrasif ve aşındırıcı ortamlarla kullanımına izin verir.Honeywell'in özel paslanmaz çelik elektrik bağlantısı, gelişmiş ikincil basınç kapsamını sağlarÖzel montaj işlemleri, saha içindeki güvenilir performans için daha fazla şok ve titreşim sağlar.

060-P690-02

Model 434 Wing Union Basınç Alıcısı, 6000 psi, ±0.2% FSS doğruluğu, sıcaklık telafi ediliyor, iç amplifikatörler (artırma 3HJ ile), Bendix PT 6 pin (PTIH-10-6P) elektrik sonu,Weco® 2002/2202 basınç portu, 2 tel şunt kablosu, 5 nokta kalibrasyonlu,ve Inconel® X-750 ıslatılmış diafragma Modelleri 434/435/437 Wing Union/Hammer Union Basınç Sensörleri, talepkâr petrol ve gaz uygulamaları ve uyarım ve dolaşım sistemleri için tasarlanmıştır.Sensör diyaframı ve kanat birleşimi montajı tek bir parça olarak işlenmiş, tamamen kaynaklı paslanmaz çelik bir montaj olarak inşa edilirler.Hermetik bütünlüğü sağlayan ve çok parçalı parçalara karşı medya sızıntısını en aza indiren. İzole basınç algılayıcı diafragma, çekiçleme sırasında sıfır kaydırmayı en aza indirgenir ve alanın uzun süreli sinyal sürüklenmesini ortadan kaldırır.ve 2202 Wing Union uyumlu ekipmanları Inconel® X-750 ile işlenmiştir., veya NACE uyumlu Inconel® 718 seçeneği, abrasif ve aşındırıcı ortamlarla kullanımına izin verir.Honeywell'in özel paslanmaz çelik elektrik bağlantısı, gelişmiş ikincil basınç kapsamını sağlarÖzel montaj işlemleri, saha içindeki güvenilir performans için daha fazla şok ve titreşim sağlar.

060-P690-03

Model 434 Wing Union Basınç Alıcısı, 10000 psi, ±0.2% FSS doğruluğu, sıcaklık telafi ediliyor, iç amplifikatörler (artılandırma 3HJ ile), Bendix PT 6-pin (PTIH-10-6P) elektrik sonlandırması,Weco® 2002/2202 basınç portu, 2 tel şunt kablosu, 5 nokta kalibrasyonlu,ve Inconel® X-750 ıslatılmış diafragma Modelleri 434/435/437 Wing Union/Hammer Union Basınç Sensörleri, talepkâr petrol ve gaz uygulamaları ve uyarım ve dolaşım sistemleri için tasarlanmıştır.Sensör diyaframı ve kanat birleşimi montajı tek bir parça olarak işlenmiş, tamamen kaynaklı paslanmaz çelik bir montaj olarak inşa edilirler.Hermetik bütünlüğü sağlayan ve çok parçalı parçalara karşı medya sızıntısını en aza indiren. İzole basınç algılayıcı diafragma, çekiçleme sırasında sıfır kaydırmayı en aza indirgenir ve alanın uzun süreli sinyal sürüklenmesini ortadan kaldırır.ve 2202 Wing Union uyumlu ekipmanları Inconel® X-750 ile işlenmiştir., veya NACE uyumlu Inconel® 718 seçeneği, abrasif ve aşındırıcı ortamlarla kullanımına izin verir.Honeywell'in özel paslanmaz çelik elektrik bağlantısı, gelişmiş ikincil basınç kapsamını sağlarÖzel montaj işlemleri, saha içindeki güvenilir performans için daha fazla şok ve titreşim sağlar.

060-P690-04

Model 434 Wing Union Basınç Alıcısı, 15000 psi, ±0.2% FSS doğruluğu, sıcaklık telafi ediliyor, iç amplifikatörler (artılandırma 3HJ ile), Bendix PT 6-pin (PTIH-10-6P) elektrik sonu,Weco® 2002/2202 basınç portu, 2 tel şunt kablosu, 5 nokta kalibrasyonlu,ve Inconel® X-750 ıslatılmış diafragma Modelleri 434/435/437 Wing Union/Hammer Union Basınç Sensörleri, talepkâr petrol ve gaz uygulamaları ve uyarım ve dolaşım sistemleri için tasarlanmıştır.Sensör diyaframı ve kanat birleşimi montajı tek bir parça olarak işlenmiş, tamamen kaynaklı paslanmaz çelik bir montaj olarak inşa edilirler.Hermetik bütünlüğü sağlayan ve çok parçalı parçalara karşı medya sızıntısını en aza indiren. İzole basınç algılayıcı diafragma, çekiçleme sırasında sıfır kaydırmayı en aza indirgenir ve alanın uzun süreli sinyal sürüklenmesini ortadan kaldırır.ve 2202 Wing Union uyumlu ekipmanları Inconel® X-750 ile işlenmiştir., veya NACE uyumlu Inconel® 718 seçeneği, abrasif ve aşındırıcı ortamlarla kullanımına izin verir.Honeywell'in özel paslanmaz çelik elektrik bağlantısı, gelişmiş ikincil basınç kapsamını sağlarÖzel montaj işlemleri, saha içindeki güvenilir performans için daha fazla şok ve titreşim sağlar.

060-P690-05
Model 434 Wing Union Basınç Alıcısı, 20000 psi, ±0.2% FSS doğruluğu, sıcaklık telafi ediliyor, iç amplifikatörler (artılandırma 3HJ ile), Bendix PT 6-pin (PTIH-10-6P) elektrik sonlandırması,Weco® 2002/2202 basınç portu, 2 tel şunt kablosu, 5 nokta kalibrasyonlu,ve Inconel® X-750 ıslatılmış diafragma Modelleri 434/435/437 Wing Union/Hammer Union Basınç Sensörleri, talepkâr petrol ve gaz uygulamaları ve uyarım ve dolaşım sistemleri için tasarlanmıştır.Sensör diyaframı ve kanat birleşimi montajı tek bir parça olarak işlenmiş, tamamen kaynaklı paslanmaz çelik bir montaj olarak inşa edilirler.Hermetik bütünlüğü sağlayan ve çok parçalı parçalara karşı medya sızıntısını en aza indiren. İzole basınç algılayıcı diafragma, çekiçleme sırasında sıfır kaydırmayı en aza indirgenir ve alanın uzun süreli sinyal sürüklenmesini ortadan kaldırır.ve 2202 Wing Union uyumlu ekipmanları Inconel® X-750 ile işlenmiştir., veya NACE uyumlu Inconel® 718 seçeneği, abrasif ve aşındırıcı ortamlarla kullanımına izin verir.Honeywell'in özel paslanmaz çelik elektrik bağlantısı, gelişmiş ikincil basınç kapsamını sağlarÖzel montaj işlemleri, saha içindeki güvenilir performans için daha fazla şok ve titreşim sağlar.

Müşteriler İçin Değer

Dayanıklı:Weco® Wing Union uyumlu armatürler, aşındırıcı ve koroziv ortamlarla kullanımını sağlayan Inconel® X-750 veya isteğe bağlı olarak NACE uyumlu Inconel® 718 ile işlenmiştir.Koruyucu kafes seçeneği elektrik bağlantısı koruması sağlar.
Güvenilir:Tamamen kaynaklı, paslanmaz çelik montajı, şok/ titreşim dereceleri ve izole basınç algılayıcı diyafragma güvenilirliği artırır.
Doğru:Yüksek doğruluk seçeneği, özellikle basınçtaki küçük değişiklikler için gerçek ölçülen basınç değerine güven sağlar ve gerektiğinde sondaj operasyonu ayarlarını sağlar.
Kullanılabilirlik ve hizmet:Küresel üretim ve destek, Honeywell'in müşterilerin proje zaman çizelgeleri yerine getirilmesine yardımcı olmak için hızla özelleştirilmiş ürünler sunmasına olanak tanır.

Ürün Özellikleri

KENNDATEN

Yüksek doğruluk ±0,1 % FSS BFSL (Model 435); standart doğruluk ±0,2 % FSS BFSL (Modeller 434/435/437)
Tamamen kaynaklı, hermetik olarak mühürlü, paslanmaz çelik yapısı
Standart diyafram (Model 434/435) ve geniş diyafram (Model 437) basınç portları, yüksek viskozluklu medya karışımlarını desteklemek için kullanılabilir
Inconel® X-750 veya Inconel® 718 (NACE Uyumlu) ıslatılmış parçalar, aşırıcı veya koroziv ortamlarda ek dayanıklılık sağlar
Çeşitli elektrik bağlantıları desteklenir
Yüksek hassasiyetli şunt kalibrasyon seçeneği, kullanıcıların sensörün sisteme aktif olarak takıldığını garanti ederek, ofset sinyalini sahada doğrulamayı sağlar.Tek tel ve iki tel seçenekleri mevcut
Koruyucu kafes seçeneği ekstra elektrik bağlantısı koruması sağlar ve dayanıklılığı artırır
RFI/EMI korumalı
İçsel olarak güvenli: CFMUS/ATEX/IEC Ex sertifikası
CE onaylı

Anwendungsbericht

Asitlendirici
Boğulma koleksiyonu
Çökme ve çimentolama
Borma sırasında ölçüm (MWD)
Çamur pompaları / çamur toplama
Yeni kuyunun geliştirilmesi ve çıkarılması
Petrol ve gaz sondajı
Hizmet ve çimento kamyonları
Standpipe
Deneyim
Kuyu başı ölçümü

Parametreler

	060-P690-01	060-P690-02	060-P690-03	060-P690-04	060-P690-05
Form Faktörü	Petrol ve Gaz	Petrol ve Gaz	Petrol ve Gaz	Petrol ve Gaz	Petrol ve Gaz
Basınç aralığı	5,000 psi	6,000 psi	10,000 psi	15,000 psi	20,000 psi
Basınç Birimi	Gage	Gage	Gage	Gage	Gage
Doğruluk	±0.2 % FSS	±0.2 % FSS	±0.2 % FSS	±0.2 % FSS	±0.2 % FSS
Çıkış	4 mA'dan 20 mA'ya, iki tel	4 mA'dan 20 mA'ya, iki tel	4 mA'dan 20 mA'ya, iki tel	4 mA'dan 20 mA'ya, iki tel	4 mA'dan 20 mA'ya, iki tel
Karar	Sonsuz.	Sonsuz.	Sonsuz.	Sonsuz.	Sonsuz.
Kalibrasyon	5 puanlı kalibrasyon: %0, %50 ve %100 tam ölçek	5 puanlı kalibrasyon: %0, %50 ve %100 tam ölçek	5 puanlı kalibrasyon: %0, %50 ve %100 tam ölçek	5 puanlı kalibrasyon: %0, %50 ve %100 tam ölçek	5 puanlı kalibrasyon: %0, %50 ve %100 tam ölçek
Medya	Korroziv ve abrasif hizmet, Inconel X-750	Korosif ve abrasif hizmet, Inconel® X-750	Korroziv ve abrasif hizmet, Inconel X-750	Korroziv ve abrasif hizmet, Inconel X-750	Korroziv ve abrasif hizmet, Inconel X-750
Sıcaklık (işlevsel)	-40 °C - 125 °C [-40 °F - 257 °F]	-40 °C - 125 °C [-40 °F - 257 °F]	-40 °C - 125 °C [-40 °F - 257 °F]	-40 °C - 125 °C [-40 °F - 257 °F]	-40 °C - 125 °C [-40 °F - 257 °F]
Sıcaklık (kompensasyon)	-40 °C - 85 °C [-40 °F - 185 °F]	-40 °C - 85 °C [-40 °F - 185 °F]	-40 °C - 85 °C [-40 °F - 185 °F]	-40 °C - 85 °C [-40 °F - 185 °F]	-40 °C - 85 °C [-40 °F - 185 °F]
Sıcaklık Etkisi (Sıfır)	< ± 0,018 % FSS/°C [0,01 % FSS/°F]	< ± 0,018 % FSS/°C [0,01 % FSS/°F]	< ± 0,018 % FSS/°C [0,01 % FSS/°F]	< ± 0,018 % FSS/°C [0,01 % FSS/°F]	< ± 0,018 % FSS/°C [0,01 % FSS/°F]
Sıcaklık Etkisi (Span)	<±0,018 % okuma/°C [0,01 % okuma/°F]	<±0,018 % okuma/°C [0,01 % okuma/°F]	<±0,018 % okuma/°C [0,01 % okuma/°F]	<±0,018 % okuma/°C [0,01 % okuma/°F]	<±0,018 % okuma/°C [0,01 % okuma/°F]
Mühürleme	Hermetik olarak kapalı IP68/NEMA 6P	Hermetik olarak kapalı IP68/NEMA 6P	Hermetik olarak kapalı IP68/NEMA 6P	Hermetik olarak kapalı IP68/NEMA 6P	Hermetik olarak kapalı IP68/NEMA 6P
Elektrikli sonlandırma (STD)	Bendix PT 6-pin, PTIH-10-6P	Bendix PT 6-pin, PTIH-10-6P	Bendix PT 6-pin, PTIH-10-6P	Bendix PT 6-pin, PTIH-10-6P	Bendix PT 6-pin, PTIH-10-6P
İzolasyon Direnci	>100 MOhm @ 20 Vdc	>100 MOhm @ 20 Vdc	>100 MOhm @ 20 Vdc	>100 MOhm @ 20 Vdc	>100 MOhm @ 20 Vdc
Sıfır ve Aralık Düzenlemeleri	Alan ayarlanabilir	Alan ayarlanabilir	Alan ayarlanabilir	Alan ayarlanabilir	Alan ayarlanabilir
Frekans Cevabı	2500 Hz	2500 Hz	2500 Hz	2500 Hz	2500 Hz
İç amplifikatörler	4 mA'dan 20 mA'ya kadar, iki tel, içsel olarak güvenli	4 mA'dan 20 mA'ya kadar, iki tel, içsel olarak güvenli	4 mA'dan 20 mA'ya kadar, iki tel, içsel olarak güvenli	4 mA'dan 20 mA'ya kadar, iki tel, içsel olarak güvenli	4 mA'dan 20 mA'ya kadar, iki tel, içsel olarak güvenli
Güçlendirici Geliştirmeleri	4 mA'dan 16 mA'ya kadar 0 psi'den 15000 psi'ye veya 0 bar'dan 1012 bar'a kadar 20000 psi'ye kadar 20 mA'ya kadar geniş bir aralıkta, iki kablo shunt kalibrasyonu	4 mA'dan 16 mA'ya kadar 0 psi'den 15000 psi'ye veya 0 bar'dan 1012 bar'a kadar 20000 psi'ye kadar 20 mA'ya kadar geniş bir aralıkta, iki kablo shunt kalibrasyonu	4 mA'dan 16 mA'ya kadar 0 psi'den 15000 psi'ye veya 0 bar'dan 1012 bar'a kadar 20000 psi'ye kadar 20 mA'ya kadar geniş bir aralıkta, iki kablo shunt kalibrasyonu	4 mA'dan 16 mA'ya kadar 0 psi'den 15000 psi'ye veya 0 bar'dan 1012 bar'a kadar 20000 psi'ye kadar 20 mA'ya kadar geniş bir aralıkta, iki kablo shunt kalibrasyonu	4 mA'dan 16 mA'ya kadar 0 psi'den 15000 psi'ye veya 0 bar'dan 1012 bar'a kadar 20000 psi'ye kadar 20 mA'ya kadar geniş bir aralıkta, iki kablo shunt kalibrasyonu
Devre Koruması	Besleme hatlarının ters kutupluk koruması	Besleme hatlarının ters kutupluk koruması	Besleme hatlarının ters kutupluk koruması	Besleme hatlarının ters kutupluk koruması	Besleme hatlarının ters kutupluk koruması
RFI/EMI Koruması	Gürültü koruması 2,7 GHz'e kadar	Gürültü koruması 2,7 GHz'e kadar	Gürültü koruması 2,7 GHz'e kadar	Gürültü koruması 2,7 GHz'e kadar	Gürültü koruması 2,7 GHz'e kadar
Aşırı yükleme (güvenli)	150% değerli FS veya Weco® 2002/2202 cihazının sınırı	150% değerli FS veya Weco® 2002/2202 cihazının sınırı	150% değerli FS veya Weco® 2002/2202 cihazının sınırı	150% değerli FS veya Weco® 2002/2202 cihazının sınırı	150% değerli FS veya Weco® 2002/2202 cihazının sınırı
Aşırı yükleme (patlama)	250% Weco® 2002/2202 cihazının nominal basıncı veya sınırı	250% Weco® 2002/2202 cihazının nominal basıncı veya sınırı	250% Weco® 2002/2202 cihazının nominal basıncı veya sınırı	250% Weco® 2002/2202 cihazının nominal basıncı veya sınırı	250% Weco® 2002/2202 cihazının nominal basıncı veya sınırı
Islak parça malzemesi	Inconel® X-750	Inconel® X-750	Inconel® X-750	Inconel® X-750	Inconel® X-750
Dava Malzemesi	Inconel® X-750	Inconel® X-750	Inconel® X-750	Inconel® X-750	Inconel® X-750
İçsel olarak güvenli bir seçenek	- Evet.	- Evet.	- Evet.	- Evet.	- Evet.
Ağırlık	2.2 kg [4.85 lb]	2.2 kg [4.85 lb]	2.2 kg [4.85 lb]	2.2 kg [4.85 lb]	2.2 kg [4.85 lb]
Basınç Limanı	Weco® 2002, 2202 kanat birleşimi, standart diyafram, Ø19,05 mm [0,75 inç]	Weco® 2002, 2202 kanat birleşimi, standart diyafram, Ø19,05 mm [0,75 inç]	Weco® 2002, 2202 kanat birleşimi, standart diyafram, Ø19,05 mm [0,75 inç]	Weco® 2002, 2202 kanat birleşimi, standart diyafram, Ø19,05 mm [0,75 inç]	Weco® 2002, 2202 kanat birleşimi, standart diyafram, Ø19,05 mm [0,75 inç]
Ürün Boyutları	Ø76,20 mm x 96,52 mm [Ø3,0 in x 3,8 in]	Ø76,20 mm x 96,52 mm [Ø3,0 in x 3,8 in]	Ø76,20 mm x 96,52 mm [Ø3,0 in x 3,8 in]	Ø76,20 mm x 96,52 mm [Ø3,0 in x 3,8 in]	Ø76,20 mm x 96,52 mm [Ø3,0 in x 3,8 in]
Ajans onayları ve standartları	CE, cFMus, EX ve IEC Ex onayları	CE, cFMus, EX ve IEC Ex onayları	CE, cFMus, EX ve IEC Ex onayları	CE, cFMus, EX ve IEC Ex onayları	CE, cFMus, EX ve IEC Ex onayları
UNSPSC kodu	41112110	41112110	41112110	41112110	41112110
UNSPSC Ürün	41112110 Basınç Değiştiricisi	41112110 Basınç Değiştiricisi	41112110 Basınç Değiştiricisi	41112110 Basınç Değiştiricisi	41112110 Basınç Değiştiricisi
Kullanılabilir	Küresel	Küresel	Küresel	Küresel	Küresel
Seri Adı	434	434	434	434	434
