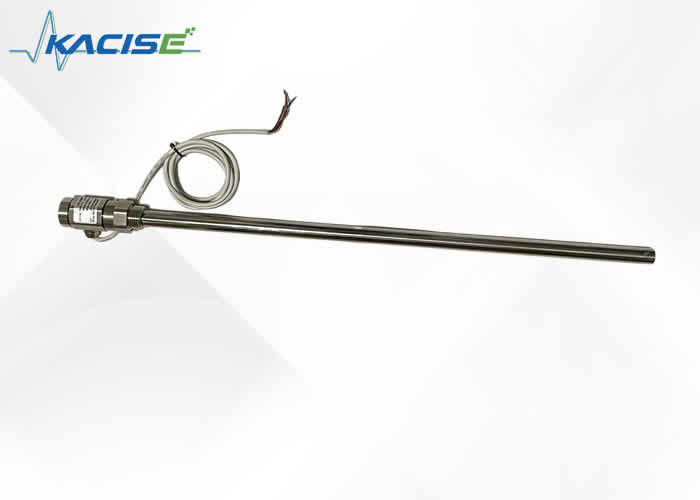

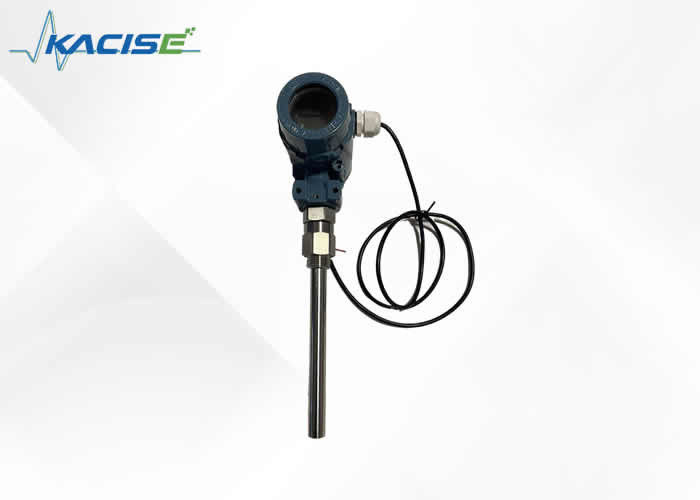

Sıvı Seviyesi İzleme için Yüksek Doğruluk (%0,1) ve Geniş Basınç Aralığı (-0,1MPa～32MPa) ile Korozyona Dirençli Kapasitif Seviye Transmitteri

NPN/PNP çıkışı olan korozyona dayanıklı kapasitif seviye verici, laboratuvar reaktörlerinde seviye izleme için özel olarak tasarlanmıştır.Böyle ortamlarda yaygın olarak bulunan koroziv maddelere dayanıklı olarak tasarlanmıştır.NPN/PNP çıkışı laboratuvar kontrol sistemleriyle sorunsuz entegrasyonu sağlar.Emniyet ve deney verimliliğini arttırırken optimum reaksiyon koşullarının korunması.

• Kolay sistem entegrasyonu için Modbus protokolü
• Hareketli veya esnek bileşenlerden yoksun basit yapı, yüksek güvenilirliği ve minimum bakım gereksinimlerini sağlar
• Esnek sistem yapılandırması için birden fazla sinyal çıkış seçeneği
• Yüksek sıcaklık ve yüksek basınçlı konteyner seviyesi ölçümü için uygundur
• Ölçüm doğruluğu, sıcaklık, sıvı özel ağırlığı, konteyner şekli veya basınçtan etkilenmez
• Asitler ve alkaliler dahil olmak üzere güçlü aşındırıcı sıvıları ölçmek için idealdir
• Kapsamlı aşırı akım, aşırı voltaj ve güç kaynağı kutupluk koruması
• Kablosuz uzaktan iletim yeteneği mevcut
• Herhangi bir medya tipiyle uyumludur

Kapasitif sıvı seviyesi sensörleri, uygulama gereksinimlerine ve parametrelerine göre değişen yapılara sahiptir.Sensör birimi ve verici birimi.

A:Doğrudan konteyner ekipmanı veya ölçüm ortamı ile bağlantı kuran sensör sondası

B & C:Ekipman arayüzü için gaz fazı ve sıvı faz bağlantı flensleri

D:Sensör elektrotu ile kapasitans oluşturan ölçüm silindir

E:Toplanan kirleticilerin periyodik olarak çıkarılması için drenaj flensleri

F:Iletken birimi kapasitansı standart 4-20mA akım sinyaline dönüştürür

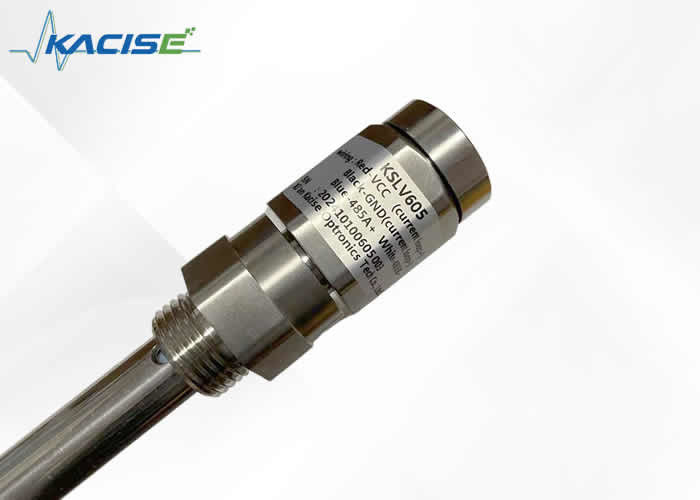

KSLV606 ekran modeli iki kablolama yöntemini destekler: RS485 iletişim ve 4-20mA analog çıkış.

İzole 4-20mA çıkış

İzole edilmemiş 4-20mA 2 tel çıkışı

Yayınlayıcı kablolarının ortak yapılandırmaları:

(a) Dijital görüntüleyiciye doğrudan bağlantı

(b) 24V güç kaynağı olan DCS kontrol sistemine bağlantı

(c) Ammeter ile güvenlik bariyeri üzerinden bağlantı

Montaj, seviye ölçüm cihazındaki gaz-sıvı faz bağlantı flenslerini, dikiş ve vidalar kullanarak ilgili ekipman flensleriyle bağlamayı içerir.Önceden yapılandırılmış bağlantı flensleri yeniden yapılandırma ihtiyacını ortadan kaldırır.

Özellikle kazan sistemlerinde yüksek sıcaklık uygulamaları için tasarlanmış,Bu konfigürasyon, sensörün altında bulunan bir vericiden oluşuyor, özel ısı dağılımı bölümleri ve elektronikleri yüksek sıcaklıklardan korumak için 90 derecelik bir kavisli kol.

Kalibrasyon Adımları:

1. Ölçek işaretleri, hassas DC ammeter (3 + rakam), kauçuk tıkaçlar ve test ortamı (su kabul edilebilir) ile şeffaf su borusunu hazırlayın
2. Sıvı faz portuna şeffaf boru bağlayın, drenaj çıkışını engelleyin, gaz faz portunu açık tutun ve kablo diyagramlarına göre seri olarak ammeter bağlayın
3. Düzlük ölçüm cihazına akışa izin veren orta ve şeffaf tüp ekleyin
4. Çeşitli yükseklik noktalarında sıvı seviyesini ölçün (0%, 25%, 50%, 75%, 100%) ve beklenen 4mA, 8mA, 12mA, 16mA, 20mA çıkışlarıyla ammeter okumalarını karşılaştırın.

• DC ammeter 0mA gösterir: 24V güç kaynağını, verici kısa devrelerini veya verici kalitesi sorunlarını kontrol edin
• DC ammeter <4mA gösterir: Gerçek sıvı seviyesinin konumunu doğrulayın, verici akım ayarını kontrol edin veya verici kalitesini değerlendirin
• Akım 25mA'yı aştığında: İletici devresinin kısa devrelik oluşumunu veya aşırı akım ayarlamasını araştırmak

• DC ammeter 20mA gösterir: Akım ayar ayarlarını kontrol edin, verici kısa devre veya gerçek sıvı seviyesini doğrulayın
• DC ammeter <20mA gösterir: Ekran ölçümcü hatalı olabilir.

• Değişik görüntüleme: Gerçek sıvı seviyesi dalgalanmalarını, kötü hat teması veya verici kalitesini kontrol edin
• Görüntüleme değişiklikleri yok: Göndericinin işlevselliğini kontrol edin, engellenen gaz-sıvı faz borularını veya sensör-göndericinin bağlantı sorunlarını kontrol edin.
• Yavaş yanıt: Sensör elektrotlarını kirliliklerden temizleyin veya kısmen tıkanmış gaz faz borularını kontrol edin.
• Kesin olmayan okumalar: Göndericide menzil ayarlama veya sıfır düğmeler

• Kullanmadan önce ürün sertifikası ve kullanım kılavuzu içeriğini kontrol edin
• Kurulum sırasında site arayüzünün ürün bağlantısı gereksinimleriyle uyumlu olduğunu doğrula
• Belirtildiği gibi tam olarak kablolama talimatlarını izleyin
• Bu hassas aletin sökülmesinden, çarpmasından, düşmesinden veya kuvvetle kullanılmasından kaçının
• Kullanım sırasında anormallikler tespit edilirse çalışmayı durdurun.
• Taşıma ve depolama için soğuk, kuru, havalandırılmış alanlarda orijinal ambalajı kullanın
• Kurulum ve çalışma sırasında hasar alıcı korumak
• Kurulum alanında etkili yıldırım koruma önlemleri uygulamak
• Direnç <4Ω ile vericinin kafesinin uygun şekilde topraklanmasını sağlamak
• 485 iletişim sistemleri ile güvenlik bariyerleri veya izolatörleri kullanın
• Güvenlik bariyerinin patlama geçirmezliği sertifikasını doğrulamak ve kurulum gereksinimlerini yerine getirmek
• Güç transformatörlerinin GB3836.4-2010 gereksinimlerini "0" alan uygulamaları için karşılamalarını sağlamak
