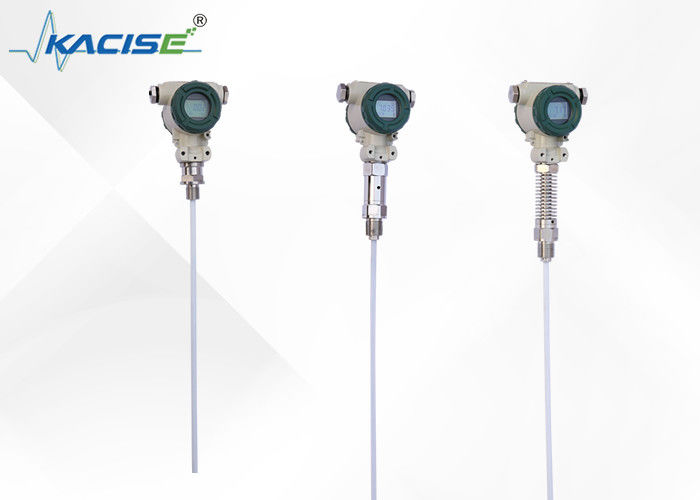

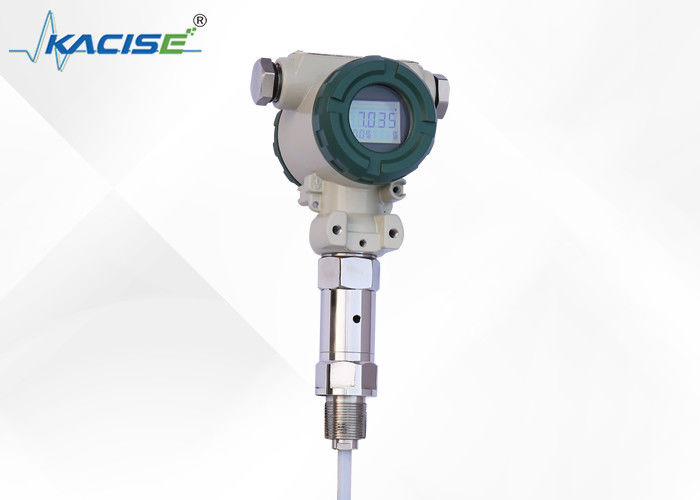

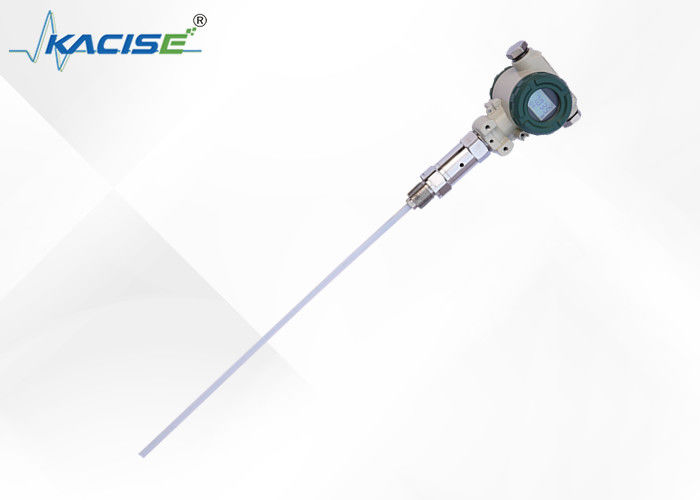

316 Paslanmaz Çelik Kapasitik Seviye Sensörü, IP67 Koruması ve Zorlu Çevre için HART İletişimi

Ürün Açıklaması:

KCF600 serisi kapasitif seviye vericisi, yüksek sıcaklık ve basınç, yüksek korozyon, kolay kristalleşme, kolay tıkanma gibi zorlu koşullarda çeşitli sıvıları sürekli olarak algılamak üzere tasarlanmıştır. Kazandaki su, asit ve alkali çözeltileri ile su seviyesini ölçmek için uygundur.

Bu seviye vericinin hareketli veya esnek parçaları yoktur, bu da onu son derece güvenilir ve darbelere karşı dayanıklı kılar. Kurulumu kolaydır ve makul maliyetle yüksek hassasiyet sunar. Çeşitli durumlarda, geleneksel şamandıra tipi, giriş tipi ve diferansiyel basınç tipi seviye vericilerinin yerini alabilir.

KCF600 seviye vericisinin önemli parçaları, sıcaklıkla hassas bir şekilde telafi edilen ve doğrusallık için düzeltilen gelişmiş RF kapasitif algılama devrelerini kullanır. Bu, çıkışın standart bir elektrik sinyali (tipik olarak 4~20mA) olmasını sağlar. Sistemi yapılandırmak için HART, CANBUS ve 485 iletişim protokolleri arasından seçim yapabilirsiniz.

Verici, tüm aralığı kapsayan, kullanıcıların iki tuş kullanarak "sıfır" ve "aralık" otomatik kalibrasyonları gerçekleştirmesine olanak tanıyan bir kendi kendine kalibrasyon özelliğine sahiptir. Bu özellik, çeşitli ve karmaşık durumlara kolay uyum sağlamaya olanak tanır.

Özellikler:

Basit ve Güvenilir Yapılar

Ürünlerimizin yapıları basit olup herhangi bir hareketli veya elastik parça içermemektedir. Bu tasarım yüksek güvenilirlik ve minimum bakım sağlar. Normal durumlarda düzenli orta veya küçük onarımlara gerek yoktur.

Sinyal Çıkışı Çeşitliliği

Farklı sistem konfigürasyonlarını kolaylaştırmak için ürünlerimiz, müşterilerin seçebileceği çeşitli sinyal çıkış seçenekleri sunar.

Ölçüm Doğruluğu

Ürünlerimiz yüksek sıcaklık ve yüksek basınçlı kapların ölçümü için uygundur. Ölçülen veriler ölçülen sıvının sıcaklığından, özgül ağırlığından, kabın şeklinden veya basıncın etkisinden etkilenmez.

Coresive Sıvı Ölçümü

Ürünlerimiz özellikle asit, alkali ve diğer aşındırıcı sıvıların ölçümü için uygundur.

Koruyucu Özellikler

Ürünlerimiz aynı zamanda aşırı akım, aşırı gerilim ve güç polaritesine karşı da mükemmel koruma sağlar.

Teknik Parametreler:

• Algılama aralığı: 0,01~30 m
• Doğruluk: seviye 0,2, seviye 0,5
• Basınç aralığı: -0.1MPa~32MPa
• Prob sıcaklığı: -50~250 OC
• Ortam sıcaklığı: -20~60 OC
• Depolama Sıcaklığı: -55°C~+125°C
• Çıkış sinyali: HART iletişimi/485/CAN veri yolu iletişimi ile 4~20mA,4 ~ 20mA
• Besleme voltajı: 12~28VDC (güvenlik bariyeri tarafından çalıştırılmalıdır)
• Sabitleme: Vida montajı M20×1.5,M27×2, Flanş montajı DN25,DN40,DN50.Özel özellikler özelleştirilebilir
• Islak malzeme: 316 Paslanmaz çelik, 1Gr18Ni19Tior veya PTFE
• Uzun vadeli stabilite: ≤%0,2 FS/Yıl,
• Sıcaklık sapması:≤0,02%FS/°C (0～70°C aralığı)
• Patlama seviyeleri: Kendinden Güvenli ExiraⅡC T6, Aleve Dayanıklı Ext II C T5
• Koruma:IP67
• Kendinden Güvenli parametreler: Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Kurulum ve devreye alma

Kablo ve çubuk seviye vericisi, farklı saha koşullarına uyum sağlamak için çeşitli sabit yöntemlere sahiptir. Saha M20×1,5 dişi dişli veya flanş gibi proses imkanlarını sağlayamadığında üç kurulum yöntemini seçebilirsiniz (duvara montaj, yatay boru rafı ve dikey tüp rafı, saha kurulumunda size kolaylık sağlar.(Resimli)

Daha geniş mobiliteye sahip medyayı ölçerken kullanıcı, sensörün stabilite rolünü oynayabilecek şekilde sensörün şiddetli salınımını önlemek için ağırlık eklentisini seçebilir. Sensörün telinin kırılmaması için ağırlık eklenirken ağır nesneler kabın tabanına konulmalıdır.

Saha koşulları kötü olduğunda kullanıcı, yabancı cisim hasarını önlemek veya ölçüm doğruluğunu etkilemek amacıyla sensörü korumak için sensör korumasını kullanmalıdır.

Konteynerler metal değilse, KCF600 çubuk seviye vericisi kullanırken verici muhafazasını konteynerin alt kısmına kablo erişimli bir şekilde yerleştirmemiz gerekir; aksi halde ölçüm doğru değildir.

Bu ürün fabrikada kalibre edilmiştir; Saha ayarlaması için ihtiyaç duyulan yöntemler aşağıdaki yöntemleri alabilir:

A: Akıllı devre hata ayıklama yöntemi:

Site-sıfır----- Sıvı seviyesi en düşük yere yerleştirildiğinde, "Z" tuşunu ve "S" tuşunu aynı anda serbest bıraktıktan sonra 8 saniye basılı tutun ve ardından "Z" tuşuna tıklayın, çıkış akımı otomatik olarak 4mA'ya ayarlanır.

Saha dolu ------ Sıvı seviyesi en yüksek yerdeyken, "Z" tuşu ve "S" tuşuna aynı anda basıldıktan sonra 8 saniye basılı tutularak "S" tuşuna basıldığında, çıkış akımı otomatik olarak 20mA'ye ayarlanır.

B: Analog devre hata ayıklama yöntemi:

Sıvı seviyesi bir sonraki limite ulaştığında, tornavidayı yavaşça döndüren "Z" potansiyometresini kullanın, ampermetrenin 4mA'ya yakın okumalarını gözlemleyin

Sıvı seviyesi üst sınıra ulaştığında, tornavidayı yavaşça döndüren "S" potansiyometresini kullanın ve ampermetrenin 20mA'ya yakın okumalarını gözlemleyin.

Sıfır ve aralık doğru 4mA ve 20mA olana kadar 2-3 kat daha çalıştırın. Ayarlama yapıldıktan sonra vericinin kapağı sıkılmalıdır.

Not:

1. Ürünler, ürün numarası, teknik parametreler, bağlantı şeması ve üretim tarihini içeren ürün sertifikası ve kullanım kılavuzuyla birlikte tedarik edilir; lütfen hatayı önlemek için kontrol edin.
2. Kurulum, ürün bağlantısı ve iş parçacığı türlerine göre yapılmalıdır; site arayüzünün ürün arayüzüyle tutarlı olup olmadığını kontrol edin. Dişli bağlantıyı yavaşça sıkın, sızdırmazlığa dikkat edin, tork doğrudan verici muhafazasına eklenemez ve yalnızca altılı verici arayüzüne eklenebilir.
3. Kablolama kesinlikle şirket talimatlarına uygun olmalıdır.
4. Bu ürün hassas bir Enerji dönüşüm aracıdır; sökülmeyi, çarpışmayı, düşmeyi ve oynamayı sert bir şekilde reddetmeyi yasaklar.
5. Verici Güç açıldıktan hemen sonra çalışır, ancak çıktı 30 dakika ısındıktan sonra stabil hale gelebilir.
6. Anormal kullanım, elektriği keser, kontrol eder veya doğrudan teknik departmanımızla iletişime geçer.
7. Taşıma, depolama orijinal ambalajına uygun şekilde yapılmalı ve serin, kuru, havalandırılmış bir depoda saklanmalıdır.
8. Sensör telinin derisinin kırılmasını önlemek için kurulum işlemine dikkat edilmelidir.
9. Sensör kablosunu takarken havuz duvarına olan mesafe en az 10 cm yukarıda olmalıdır, aksi takdirde ölçüm doğru olmaz.
10. Tüm PTFE yapısının topraklama hattı ve çubuk seviyesi ölçülü ortam ile yapılmalıdır; aksi takdirde ölçüm doğru olmaz.
11. Kurulum sahası etkili yıldırımdan korunma önlemleri almalıdır.
12. Bu serideki herhangi bir vericinin muhafazası topraklanmalıdır; topraklama direnci 4Ω'dan az olmalıdır.
13. Güvenlik bariyeri patlamaya dayanıklı sertifikasyona tabi tutulmalıdır; kurulum gereklilikleri talimatların gerekliliklerine uygun olmalıdır.
14. Verici bariyerle çalışan güç transformatörlerinin "0" bölgesine kullanıldığında GB3836.4-2000 NO'nun gerekliliklerini karşılamalıdır. 8.1.

Uygulamalar:

• Petrol ve Gaz Endüstrisi: Kacise Sıvı Seviyesi Ölçer, tanklar ve boru hatlarındaki yakıt seviyelerini ölçmek için mükemmel bir çözümdür. Kapasitif yakıt seviye sensörü, yakıt seviyelerindeki değişiklikleri yüksek doğrulukla tespit ederek yakıt tüketimini izlemeyi ve yakıt hırsızlığını önlemeyi kolaylaştırır.
• Kimya Endüstrisi: Sıvı Seviyesi Ölçer, kimyasal reaktörler, depolama tankları ve boru hatlarındaki sıvı seviyelerini ölçmek için idealdir. PTFE ile ıslatılmış malzeme, ürünün korozyona ve sert kimyasallardan kaynaklanan hasarlara karşı oldukça dayanıklı olmasını sağlar.
• Su Arıtma Endüstrisi: Kacise Sıvı Seviye Ölçer, su kuleleri, su arıtma tesisleri ve boru hatlarındaki su seviyelerini ölçmek için uygundur. Kapasitif su seviye sensörü, su seviyesindeki değişiklikleri yüksek doğrulukla tespit ederek su tüketimini izlemeyi ve su kıtlığını önlemeyi kolaylaştırır.

Sıvı Seviyesi Ölçer, mükemmel sıcaklık sapmasına ve uzun vadeli stabiliteye sahip olup, doğru okumaların zaman içinde korunmasını sağlar. Ürünün sıcaklık sapması ≤%0,02 FS/°C'dir (0~70°C Aralığı) ve uzun vadeli stabilite ≤%0,2 FS/Yıl'dır.

Sıvı Seviyesi Ölçer -0,1MPa~32MPa basınç aralığına sahiptir ve bu da onu çok çeşitli endüstriyel uygulamalarda kullanıma uygun hale getirir. Ürün, HART İletişimi/485/CAN Bus İletişimi ile 4~20mA,4 ~ 20mA dahil olmak üzere çeşitli çıkış sinyalleriyle mevcuttur.

Sıvı Seviyesi Ölçer, minimum sipariş miktarı 2 olan karton kutularda satın alınabilir. Ürün 5 iş günü içinde teslim edilir ve ödeme koşulları, %100 peşin ödeme gerektirir.

Özelleştirme:

KCF6021-1-625mm kapasitif sıvı seviye sensörünün aralığı 0,01~30 M'dir ve çeşitli sıvıların seviyesini ölçmek için kullanılabilir. 0~70°C aralığında ≤0,02%FS/°C sıcaklık sapmasına sahiptir ve -20~60°C aralığındaki sıcaklıklarda çalışabilir. Ürün IP67 koruma derecesine sahiptir ve zorlu ortamlarda kullanılabilir.

Destek ve Hizmetler:

• Cihazla ilgili herhangi bir sorun veya problem için sorun yardımı
• Cihazın tamir ve bakım hizmetleri
• Teknik dokümantasyon ve kullanım kılavuzları
• Firmware ve yazılım güncellemeleri
• Cihazın nasıl kullanılacağı ve bakımının nasıl yapılacağına ilişkin eğitim ve öğretim
• Garanti ve garanti sonrası destek

Paketleme ve Nakliye:

Sıvı Seviyesi Ölçer, nakliye ve taşıma sırasında ürünü korumak için köpüklü sağlam bir karton kutu içinde paketlenmiştir. Kutu, ürün adı, görseli ve teknik özellikleriyle etiketlenmiştir.

Nakliye:

Sıvı Seviyesi Ölçer, hızlı ve güvenli teslimat sağlayan güvenilir bir kurye hizmeti aracılığıyla gönderilir. Gönderim kutusu, alıcının adresi, takip numarası ve diğer gerekli gönderi bilgileriyle işaretlenmiştir.
