Çeşitli uygulamalar ve senaryolar için mükemmel doğru su seviyesi ölçer

Su seviyesini ölçme cihazı nedir?

Su seviyesi ölçümü nedir?
Su seviyesi ölçer, nehirlerin, göllerin, rezervuarların, sulama kanallarının ve diğer su kütlelerinin su seviyesini otomatik olarak ölçmek ve kaydetmek için kullanılan bir alettir.Ayrıca "sıvı seviye ölçer" veya "sıvı yüzey ölçer" olarak da adlandırılır.Prensibi, su seviyesinin değişimini çeşitli sensörler aracılığıyla ölçülebilir bir fiziksel büyüklüğe dönüştürmek ve böylece su seviyesinin izlenmesini ve kaydedilmesini gerçekleştirmektir.Aşağıda, su seviyesi ölçerinin birkaç yaygın türü ve ilkeleri bulunmaktadır.:
Radar su seviyesi ölçer:Mikrodalga sinyali yayar, su yüzeyine ulaştığında, sinyalin bir kısmı geri yansıtılır.Su yüzeyi ile radar su seviyesini ölçme cihazı arasındaki mesafeyi sinyalin gidiş-dönüş süresine göre hesaplar., böylece su seviyesinin yüksekliğini belirler.
Ultrasonik su seviyesi ölçer:Su yüzeyinden cihazına olan mesafeyi ölçmek için ultrasonik darbeler kullanır ve daha sonra su seviyesini hesaplar.,Çeşitli ortamlara uygun olmak.
Su seviyesi ölçerlerin uygulama senaryoları:
Su koruma projeleri:Su seviyesi izlemesi için kullanılır, rezervuarlar, barajlar, nehirler, göller, sulama alanları vb.Su koruma departmanlarına su kaynaklarının planlanmasını ve kullanılmasını makul bir şekilde düzenlemelerine yardımcı olmak ve su koruma projelerinin güvenli bir şekilde yürütülmesini sağlamak, örneğin su depolama ve akvaryumların boşaltma programı ve nehirlerin sel kontrolü ve sulama çalışmaları.
Endüstriyel üretim:Kimyasal, elektrik enerjisi, gıda ve içecekler gibi endüstrilerde, çeşitli reaktörlerin, depolama tanklarının, kazanların ve diğer kapların sıvı seviyesini izlemek ve kontrol etmek için kullanılır.üretim sürecinin güvenliğini ve istikrarını sağlamak ve anormal sıvı seviyelerinden kaynaklanan üretim kazalarının ve ürün kalitesi sorunlarının önlenmesi.
Çevre İzleme:Yeraltı suyunun, sulak alanların, okyanusların vb. su seviyesi değişikliklerinin izlenmesi, yeraltı suyunun dinamik durumunun anlaşılması gibi çevresel araştırma ve koruma için veri desteği sağlamak,Bataklık ekosistemlerindeki su seviyesi değişikliklerinin bitki ve hayvanlar üzerindeki etkisi ve deniz seviyesinin yükselmesi sorunu.
Denizcilik ve su yolları yönetimi:Su yolu derinliği ölçümü ve kilitli su seviyesinin kontrolü için veri sağlamak, gemilerin navigasyon güvenliğini ve nakliye verimliliğini sağlamak ve karaya oturmuş gemiler gibi kazaların önlenmesi.
Belediye mühendisliği:Şehir su kaynağı ve drenaj sistemlerinin su seviyesini izlemek için kullanılır, örneğin su kaynağı rezervuarlarının, su kulelerinin, temiz su havuzlarının, kanalizasyon pompalama istasyonlarının su seviyesini kontrol etmek için,Yağmur suyu pompalama istasyonları, vb., kent su kaynağının ve drenajının normal çalışmasını sağlamak ve kent sularının taşınmasını önlemek.
Su seviyesi ölçerlerin kurulumu:
Aşağıda birkaç yaygın su seviyesi ölçüm cihazı için genel montaj adımları ve önlemler verilmiştir:
Radar su seviyesi ölçer:
Kurulum pozisyonu seçimi:Radar ışınının yayılma yolunda köprüler, ağaçlar, binalar vb. gibi engellerden kaçınmak için açık ve engelleri olmayan bir pozisyon seçin; nehirler, rezervuarlar vb.Kıyıda sabit bir konuma yerleştirilmelidir., ve su seviyesi değişimleri aralığı, su seviyesinin en düşük olduğu zaman da etkili bir şekilde ölçülebilmesini sağlamak için dikkate alınmalıdır.Cihazın normal bir şekilde kurulabilmesini ve sinyal iletiminin etkilenmemesini sağlamak için alanın büyüklüğüne ve kuyu başının yapısına dikkat edin..
Kurulum yüksekliğinin belirlenmesi:Radar su seviyesi ölçümünün kurulum yüksekliğini ölçüm gereksinimlerine ve sahadaki gerçek duruma göre belirleyin.Su yüzeyinin dalgalanmalarının ölçüme etkisini önlemek için antenin su yüzeyinden belirli bir mesafeye sahip olması gerekmektedir., ancak ölçüm doğruluğunu etkilememek için çok yüksek olmamalıdır.
Kurulum yöntemi: Radar su seviyesini ölçücü genellikle destekleme kurulumunu veya duvara monte kurulumunu benimser.Sıvının sağlam ve istikrarlı olmasını ve cihazın ağırlığına ve dış ortamın etkisine dayanabilmesini sağlar.; duvara monte edilmiş olarak kurulduğunda, duvarın cihazın ağırlığını taşıyabilmesini sağlamak için uygun bir duvar seçin ve kurulum talimatlarına göre sabitleyin.
Kablo yatırma:Kabloları yerleştirirken, kabloların dış kuvvetler tarafından sıkılmasını, gerilmesini veya aşınmasını önleyin.ve aynı zamanda kabloların ıslanmasını ve cihazın hasar görmesini veya güvenlik tehlikelerine neden olmasını önlemek için kabloların su geçirmez ve topraklamalarına dikkat edin.
Aygıt hata ayıklama:Kurulum tamamlandıktan sonra, radar su seviyesi ölçüm cihazının ayarlama parametrelerini, sıfır noktasını ve aralığını kalibre etmeyi,Sinyal gücünün ve istikrarının kontrol edilmesi, vb., cihazın normal çalışmasını ve su seviyesini doğru ölçmesini sağlamak için.
Ultrasonik su seviyesi ölçer:
Kurulum konumu:Su yüzeyinin nispeten sakin, açık dalgalar ve su akışı müdahalesi olmaksızın bir yer seçin ve aynı zamanda su girişinin yakınında kurulmaktan kaçının.Su çıkışı veya çok sayıda kabarcık üretilen bir yer, ultrasonik dalgaların yayılmasını ve yansıtılmasını etkilememek için; kurulum yüksekliği ölçüm aralığına ve saha koşullarına göre belirlenmelidir,Genellikle dönüştürücüün su yüzeyinden belirli bir mesafeye sahip olmasını gerektiren, ancak aynı zamanda suyun en düşük seviyesinde olduğu zaman yansıtılan sinyali hala alabilmesini sağlar.
Kurulum açısı:Ultrasonik su seviyesi ölçümünün dönüştürücüsü, ultrasonik dalgaların dikey olarak yayılıp alınabilmesini sağlamak için su yüzeyine dik monte edilmelidir.ölçüm doğruluğunu artırmak; kurulum pozisyonunun belirli bir eğim olduğu durumlarda, ölçüm sonuçları buna göre düzeltilmelidir.
Sabit yöntem:Ultrasonik su seviyesini ölçücü, destekleme sabitleme veya flens bağlantısı vb. yoluyla seçilen konuma monte edilebilir.Montajın sağlam olmasını sağlamak ve işlem sırasında cihazın sarsılmasını veya yerinden oynamasını önlemek.
Su geçirmez işleme:Aygıtın karelerinin ve kablo bağlantılarının su geçirmez bir şekilde işlenmesi, nemin cihazın içine girmesini ve hasar vermesini önlemelidir.Nemli bir ortamda uzun süreli olarak bulunan veya suyla su altında kalabilecek kurulum pozisyonları için, su geçirmez kapaklar veya mühürleyici maddeler kullanmak gibi ek su geçirmez önlemler alınmalıdır.
Kalibrasyon ve hata ayıklama:Kurulum tamamlandıktan sonra, ultrasonik su seviyesi ölçüm cihazı, ölçüm parametrelerini ayarlamak, kazanç ve kör alanı ayarlamak vb.Farklı ölçüm ortamlarına ve gereksinimlerine uyum sağlamak içinAynı zamanda, gerçek ölçüm ve karşılaştırma yoluyla cihazın ölçüm doğruluğunu ve istikrarını doğrular.

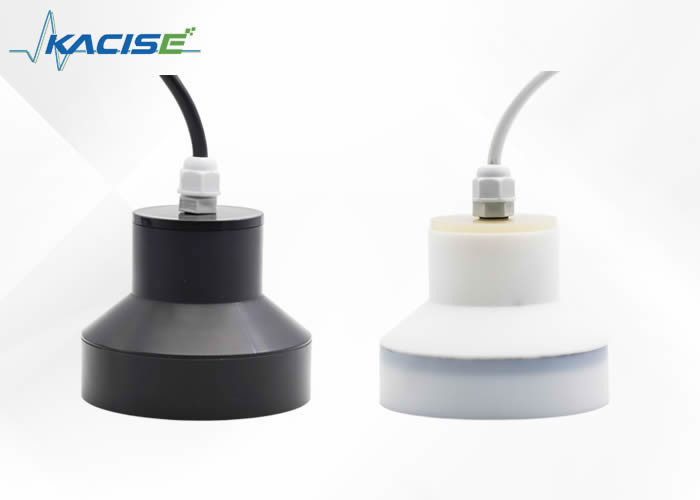

Ultrasonik su seviyesi ölçer serisi

Su seviyesi sensörünün seçim tablosu
Ürün modeli	Resim	Performans parametresi
KUS3000 M18		Ölçüm aralığı: 1m Çıkış: 4~20mA/NPN/PNP/RS485 Koruma sınıfı: IP65 Besleme voltajı: 13-30V Özellikler: Malzeme desteği özelleştirme Malzeme: nikel kaplamalı bakır Sıcaklık: -25~70°C Doğruluk: 0.5% ~ 1%
KUS3000 M30-Type1		Ölçüm aralığı: 2m Çıkış: 4~20mA/NPN/PNP/RS485 Koruma sınıfı: IP65 Besleme voltajı: 13-30V Özellikler: Malzeme desteği özelleştirme Malzeme: nikel kaplamalı bakır Sıcaklık: -25~70°C Doğruluk: 0.5% ~ 1%
KUS3000 M30-Type2		Ölçüm aralığı: 4m Çıkış: 4~20mA/NPN/PNP/RS485 Koruma sınıfı: IP65 Besleme voltajı: 13-30V Özellikler: Malzeme desteği özelleştirme Malzeme: nikel kaplamalı bakır Sıcaklık: -25~70°C Doğruluk: 0.5% ~ 1%
KUS3000 M30-Type3		Menzil: 6m/12m Çıkış: 4~20mA/NPN/PNP/RS485 Koruma sınıfı: IP65 Besleme voltajı: 13-30V Özellikler: Malzeme desteği özelleştirme Malzeme: nikel kaplamalı bakır Sıcaklık: -25~70°C Doğruluk: 0.5% ~ 1%

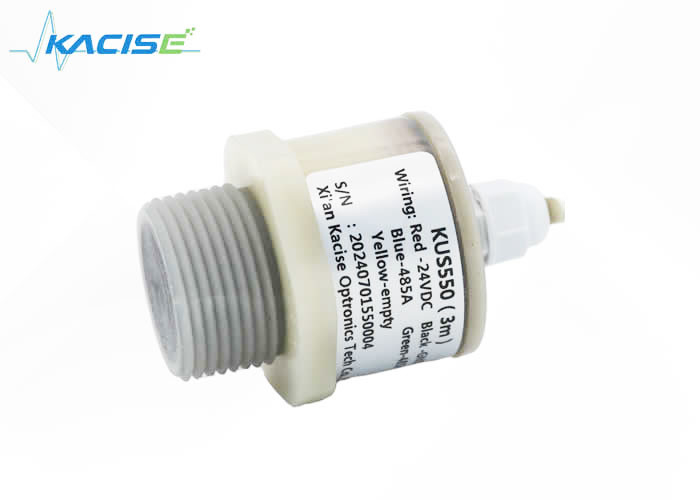

KUS550Sıcak satış)		Ölçüm aralığı: 0.8m~4m Çıkış: 4~20mA/NPN/PNP/RS485/0-3V,0-5V Koruma seviyesi: IP68 Güçlendirme voltajı: 3.3-30 V Karakteristikleri: Doldurma yapıştırıcı asit ve alkali direnci Malzeme: PVDF Sıcaklık: -40~85°C Doğruluk: 0.5% ~ 1%

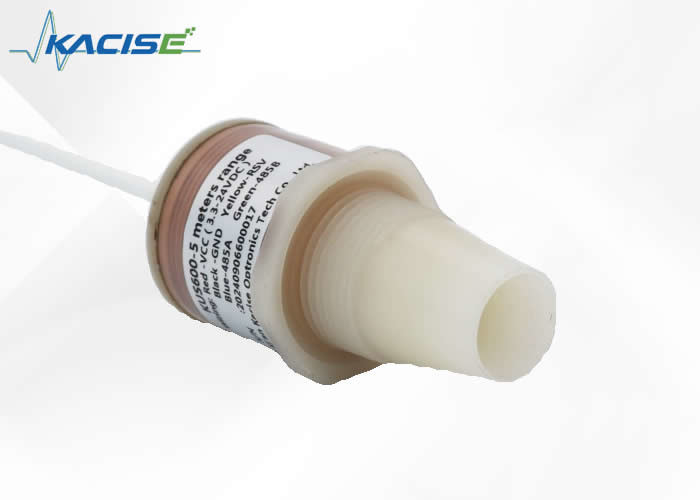

KUS600 ((Yüksek maliyetli performans modeli)		Uzaklık: 5 m. Çıkış: 4~20mA/NPN/PNP/RS485/0-3V,0-5V Koruma seviyesi: IP68 Güç kaynağı voltajı: 3,3-24 V Karakteristikleri: Doldurma yapıştırıcı asit ve alkali direnci Malzeme: PVDF Sıcaklık: -40~85°C Doğruluk: 0.5% ~ 1%
KUS630Geniş menzil)		Ölçme aralığı: 6m~30m Çıkış: 4~20mA/NPN/PNP/RS485/0-3V,0-5V Koruma seviyesi: IP68 Güçlendirme voltajı: 3.3-24V Karakteristikleri: Doldurma yapıştırıcı asit ve alkali direnci Malzeme: PTFE/PVC Sıcaklık: -40~85°C Doğruluk: 0.5% ~ 1%
KUS640 (Ekranlı)		Aralık: 30m (farklı aralıklara göre özelleştirilebilir) Çıkış: 4~20mA/NPN/PNP/RS485/0-3V, 0-5V Koruma sınıfı: Ekran cihazı IP65, prob IP68 Güçlendirme voltajı: 3.3-30 V Özellikler: Ekran döndürülebilir Malzeme: Baş kabuğu: metal alüminyum, prob malzemesi: PVDF/PTFE/PVC Sıcaklık: -40~85°C
KUS650 (Sıcak kablosuz model)		Aralık: 30m (farklı aralıklara göre özelleştirilebilir) Çıkış: 4G/Lora/GPRS/NB Koruma sınıfı: Ekran cihazı IP65, prob IP68 Besleme voltajı: 3.6V Özellikleri: Kablosuz Malzeme: Baş kabuğu: metal alüminyum, prob malzemesi: PVDF/PTFE/PVC Sıcaklık: -40~85°C Doğruluk: 0.5% ~ 1%

Radar su seviyesi ölçer serisi

Ürün modeli	Resim	Performans parametresi
KLD801		Ölçüm ortamı: sıvı koroziv olmayan Ölçüm aralığı: 0.05m ~ 10/20/30/60/100m Süreç bağlantısı: G11⁄2A / 11⁄2NPT iplik/flanş ≥DN40 Süreç sıcaklığı: -40 ~ 80°C İşlem basıncı: -0,1 ~ 0,3MPa Anten boyutu: 32 mm lens anten Anten malzemesi: PTFE Kesinlik: ±2mm Koruma seviyesi: IP67 Merkezi frekans: 80GHz Güç kaynağı: iki tel / DC24V Dört tel /DC12~24V Dört tel sistemi /AC220V Kabuk: Alüminyum/plastik/ paslanmaz çelik Sinyal çıkışı: iki tel /4... 20mA/HART protokolü Dört tel sistemi: 4... 20mA/ RS485 Modbus
KLD802		Ölçme ortamı: koroziv olmayan sıvı, hafif koroziv sıvı Ölçme aralığı: 0.1m~10/20/30/60/100m Süreç bağlantısı: Flans ≥DN80 Süreç sıcaklığı: -40 ~ 110°C İşlem basıncı: -0,1 ~ 1,6MPa Anten boyutu: 32 mm lens anten Anten malzemesi: PTFE Kesinlik: ±2mm (35m'den küçük ölçüm aralığı) ±5 mm (ölçme aralığı 35m-100m) Koruma seviyesi: IP67 Merkezi frekans: 80GHz Güç kaynağı: iki tel / DC24V Dört tel /DC12~24V Dört tel sistemi /AC220V Dış kabuk: Alüminyum/ paslanmaz çelik Sinyal çıkışı: iki tel /4... 20mA/HART protokolü Dört tel dört... 20mA/RS485 Modbus.
KLD803		Ölçme ortamı: güçlü koroziv sıvı, buhar, köpük Ölçme aralığı: 0.1m ~ 10/20/30/60/100m Süreç bağlantısı: Flens ≥DN50 Süreç sıcaklığı: -40 ~ 130°C İşlem basıncı: -0,1 ~ 2,5MPa Anten boyutu: 34mm lens anten (flanş boyutuna bağlı olarak) Anten malzemesi: PTFE Kesinlik: ±2mm (35m'den küçük ölçüm aralığı) ±5 mm (ölçme aralığı 35m-100m) Koruma seviyesi: IP67 Merkezi frekans: 80GHz Güç kaynağı: iki tel / DC24V Dört tel /DC12~24V Dört tel sistemi /AC220V Dış kabuk: Alüminyum/ paslanmaz çelik Sinyal çıkışı: iki tel /4... 20mA/HART protokolü Dört tel dört... 20mA/RS485 Modbus.
KLD804		Ölçme ortamı: güçlü koroziv sıvı, buhar, köpük Ölçme aralığı: 0.1m~10/20/30/60/100m Süreç bağlantısı: Flens ≥DN50 Süreç sıcaklığı: -40 ~ 130°C İşlem basıncı: -0,1 ~ 1,0MPa Anten boyutu: 76mm lens anten Anten malzemesi: PTFE Kesinlik: ±2mm Koruma seviyesi: IP67 Merkezi frekans: 80GHz Güç kaynağı: iki tel / DC24V Dört tel /DC12~24V Dört tel sistemi /AC220V Kabuk: Alüminyum/plastik/ paslanmaz çelik Sinyal çıkışı: iki tel /4... 20mA/HART protokolü Dört tel dört... 20mA/RS485 Modbus.
KLD805		Ölçme ortamı: güçlü koroziv sıvı, buhar, köpük, yüksek sıcaklık ve yüksek basınç Ölçme aralığı: 0.1m~10/20/30/60/100m Süreç bağlantısı: Flans ≥DN80 Süreç sıcaklığı: -40 ~ 200°C İşlem basıncı: -0,1 ~ 2,5MPa Anten boyutu: 76mm lens anten (Fransız boyutuna göre özelleştirilmiş) Anten malzemesi: PTFE/Entegre dolgu Kesinlik: ±2mm Koruma seviyesi: IP67 Merkezi frekans: 80GHz Güç kaynağı: iki tel / DC24V Dört tel / DC12 ~ 24V dört tel / AC220V Kabuk: Alüminyum/plastik/ paslanmaz çelik Sinyal çıkışı: iki tel /4... 20mA/HART protokolü Dört tel dört... 20mA/RS485 Modbus.
KLD806		Ölçüm ortamları: katı maddeler, depolama kapları, işlem kapları veya güçlü toz durumları Ölçüm aralığı: 0.3m~10/20/30/60/100m Süreç bağlantısı: Flens ≥DN100 Süreç sıcaklığı: -40 ~ 110°C İşlem basıncı: -0,1 ~ 0,3MPa Anten boyutu: 76 mm lens anten + evrensel temizlik (veya temizleme olmadan) Anten malzemesi: PTFE Kesinlik: ±5mm Koruma seviyesi: IP67 Merkezi frekans: 80GHz Güç kaynağı: iki tel / DC24V Dört tel / DC12 ~ 24V dört tel / AC220V Kabuk: Alüminyum/plastik/ paslanmaz çelik Sinyal çıkışı: iki tel /4... 20mA/HART protokolü Dört tel dört... 20mA/RS485 Modbus.
KWL801		Ölçme ortamı: su Ölçme aralığı: 0.1m~65m Montaj yöntemi: koltuk veya iplik Güç kaynağı: 9~36VDC Çıkış: RS485 Anten boyutu: 42 mm lens anten Anten malzemesi: plastik Kürsü malzemesi: plastik Doğruluk: ± 2 mm

Kapasitans su seviyesi ölçer

Ürün modeli	Resim	Performans parametresi
KSLV605		Bulma menzili: 0.1 ~ 3m Kesinlik: 0.5%~1% Sıcaklığa direnç: -50 ~ 250 °C Çevre sıcaklığı: -40~85°C Depolama sıcaklığı: -55°C~+125°C Basınç aralığı: -0.1MPa~32MPa Çıkış sinyali: 4 ~ 20mA / RS485 iletişim Güç kaynağı voltajı: 5 ~ 36V DC Sıvı seviye ölçer malzemesi: 304/316 paslanmaz çelik, 1Gr18Ni19Ti veya PTFE Patlama geçirmezlik sınıfı: ExibIICT6 Koruma seviyesi: IP67
KSLV605Ekranlı)		Bulma menzili: 0.1 ~ 3m Kesinlik: 0.5%~1% Sıcaklığa direnç: -50 ~ 250 °C Çevre sıcaklığı: -40~85°C Depolama sıcaklığı: -55°C~+125°C Basınç aralığı: -0.1MPa~32MPa Çıkış sinyali: 4 ~ 20mA / RS485 iletişim Güç kaynağı voltajı: 5 ~ 36V DC Sıvı seviye ölçer malzemesi: 304/316 paslanmaz çelik, 1Gr18Ni19Ti veya PTFE Patlama geçirmezlik sınıfı: ExibIICT6 Koruma seviyesi: IP67
KSLV605Kablosuz)		Bulma menzili: 0.1 ~ 3m Kesinlik: 0.5%~1% Sıcaklığa direnç: -50 ~ 250 °C Çevre sıcaklığı: -40~85°C Depolama sıcaklığı: -55°C~+125°C Basınç aralığı: -0.1MPa~32MPa Çıkış sinyali: Kablosuz çıkış tipi sıvı seviyesi ölçer iletişim mesafesi 200 metreden azdır. Güç kaynağı voltajı: 3.3-36V (batarya ile çalıştırılabilir) Sıvı seviye ölçer malzemesi: 304/316 paslanmaz çelik, 1Gr18Ni19Ti veya PTFE Patlama geçirmezlik sınıfı: ExibIICT6 Koruma seviyesi: IP67
