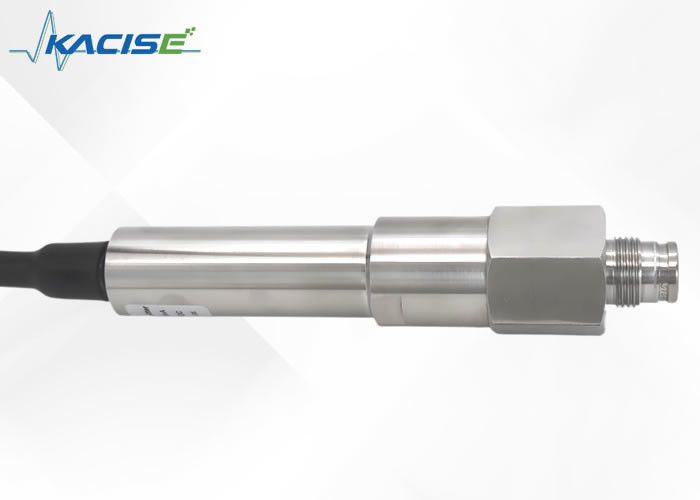

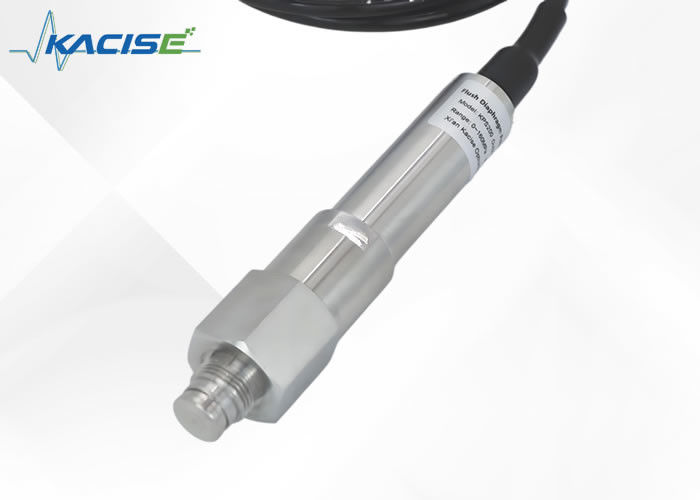

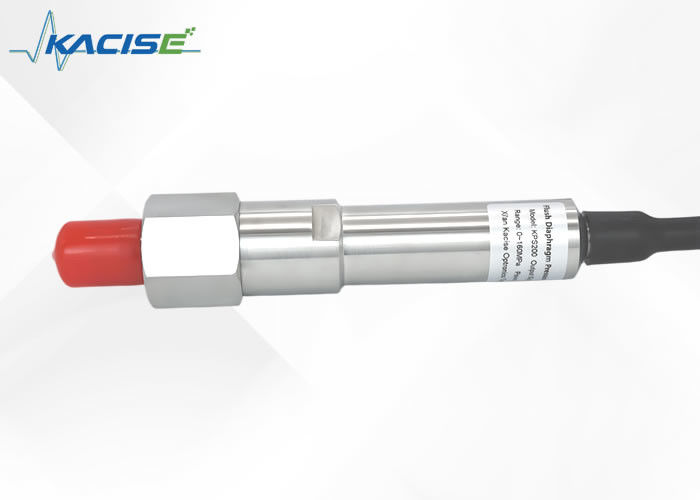

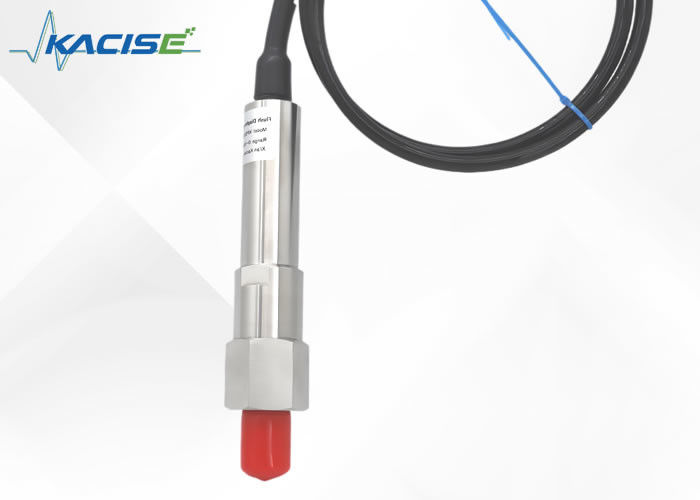

KPS200 Akış Membran Basınç Göndericisi
1. Giriş
Gerginlik ölçer yüksek basınçlı basınç verici, şirketimizin yabancı ürün teknolojisini tanıttığı ve sindirdiği bir başka üründür.ve yüksek tepki özelliklerine sahiptir, yüksek hassasiyet, sağlam yapı, korozyon direnci, titreşim direnci, yüksek performans ve yüksek maliyet performansı.
Ürün, petrol endüstrisinde, özellikle ithal çamur pompalarının, kırılma kamyonlarının, çimento kamyonlarının vb. yüksek basınç ölçümü için yaygın olarak kullanılmaktadır.ve ithal ürünlerin yerine geçmek için tercih edilen verici.
Bu patlama geçirmez tip, GB3836.1-2010 ve GB3836.4-2010 standartlarının gereksinimlerini karşılar ve patlama geçirmez bir sertifika almıştır.
Patlama geçirmez ürün, patlayıcı gazların ortaya çıkabileceği durumlar için uygundur.
2Boyut.
3. Teknik Özellikler
| Ölçme aralığı |
0~30...160MPa |
| Aşırı yük |
1.5 katı tam ölçekli basınç (en fazla 160MPa) |
| Doğrusal olmayanlık |
±0,5% FS |
| Sıfır hata |
± 1% FS |
| Tam Aralık Hatası |
± 1% FS |
| İzolasyon direnci |
250Ω@250V DC |
| Çalışma sıcaklığı |
-30~70°C |
| Patlama geçirmez tip |
-30~60°C |
| Depolama sıcaklığı |
-40~70°C |
| Güç kaynağı |
12 ~ 28VDC |
| Çıkış sinyali |
4~20m ADC (ikinci hat) |
| Yük direnci |
≤(U-12)/0.02Ω (İkinci satır) |
| Kapalı koruma |
IP65 |
| Elektrikli bağlantı |
Dört çekirdekli veya altı çekirdekli fiş |
| Elektronik kabuk |
paslanmaz çelik 304 |
| Sensör kabı (basınç duyarlı diafragma) |
paslanmaz çelik 17-4PH |
| Mürekkep balığı |
Nitril kauçuk, bakır bant |
4Taşıma, ambalajlama ve depolama
4.1 Taşıma
Enstrümanın nakliye sırasında hasar aldığını kontrol edin.
4.2 Paketleme ve depolama
Montajdan önce ambalajı çıkarmayın.
4.3 Depolama için izin verilen koşullar:
Depolama sıcaklığı: -40 ~ + 70 °C
Depolama nemliği: % 45 ~ % 75 göreceli nem (kondansiyon yok)
5. Kurulum
Bu üründe kullanılan basınç duyarlı eleman, basınç duyarlı diyafragmadan basınç aktarır.
▶ Basınç arayüzünün iç kısmına hiçbir şekilde dokunmayın.
5.1 Kurulum hazırlığı
- Göndericinin görünümünün iyi olup olmadığını kontrol edin.
- Göndericinin basınç arayüzünün mühürleme yüzeyi temiz ve hasarlı değildir.
- Ölçülen ortamın uygulanabilirliğini göz önünde bulundurmak;
- Çevre sıcaklığı ve orta sıcaklık, ürünün teknik özellikleri çerçevesinde olmalıdır.
- Güvenli elektrik kurulumları için yeterli yer var.
5.2 Göndericinin montajı ve mühürleme yöntemi: düz iplik, mühürleme yüzeyi mühürleme halka kullanır
Kurulum iç iplik:
İletici kurulumunun iç iplik derinliği iplik uzunluğundan daha büyük olmalıdır.
5.3 İletici elektrik sistemi
Ürün eşleşen fiş su geçirmez bir fiştir. Ürünün koruma seviyesini sağlamak için, elektrik bağlantısı sırasında bağlantıyı kilitlediğinizden emin olun.
Güç kaynağı: Detaylar için ürün etiketine bakın (güç kaynağı ilgili standartların gereksinimlerini karşılamalı ve güç kaynağı sistemi güvenilir olmalıdır.) İçsel olarak güvenli patlama geçirmez verici, bir güvenlik bariyerinden beslenir..
Elektrikli bağlantı gereksinimleri: Plug kablosu bezine uyan çaplı bir kablo seçin ve kablo bez ve plüge sağlam olmalıdır.
Elektriksel bağlantı gereksinimleri: Kablolama tanımı için ürün etiketine bakın.
Ürün pin tanımı:
- Siyah: Güç kaynağı V+
- Kırmızı: Sinyal çıkışı OUT (iki tel sistemi)
6Çıkarma, bakım, temizlik ve onarım
6.1 Ürünün sökülmesi
İletici toksik, zararlı, yüksek sıcaklık ve yüksek basınç gibi tehlikeli yerlerde kullanılır.
▶ Lütfen ilgili kullanım talimatlarına uyun.
▶ Gerekli koruyucu ekipmanları takın.
Basınç vericisi basınçlandırılmalı ve devre dışı bırakılmalı, elektrik bağlantısı kesilmeli ve çıkarmak için bir anahtar kullanılmalıdır.
6.2 Bakım
İletici normal kullanım sırasında bakım gerektirmez ve yalnızca üreticiden yapılır.
Patlama geçirmez vericiler kullanıldığında, yanlış çalıştırma patlama geçirmez performansın başarısız olmasına neden olur.
▶ İçsel olarak güvenli patlama geçirmez ürünlerin patlama geçirmez performansını etkilemekten kaçınmak için devre bileşenlerini veya yapılarını değiştirmelerine izin verilmez.
6.3 Temizlik
Yanlış temizlik maddesi kullanmak ürün etiketine zarar verir
▶ İğrenç temizlik maddeleri kullanmayın.
▶ Zararlı ya da keskin temizlik aletleri kullanmayın.
▶ Çıkarıcı bezler veya süngerler kullanmayın.
Temizlik için temiz su ve geleneksel temizlik maddeleri kullanın. Temizlikten önce basınç verici basınçlandırılmalı ve kapatılmalıdır.Göndericinin yüzeyini yumuşak nemli bir bezle silin.
6.4 Onarım
Geri kalan ortamlar kişisel yaralanmalara, mal hasarına ve çevresel hasara neden olabilir
Ayrılmış basınç verici üzerindeki kalıntı ortamlar personele, çevreye ve ekipmanlara zarar verebilir.
▶ Uyumlu ortamların malzeme güvenliği verileri de dahil olmak üzere tehlikeli maddelerle.
Basınç vericisini taşırken lütfen aşağıdaki noktalara dikkat edin:
Teslim edilen tüm aletler herhangi bir tehlikeli madde içermemelidir (asit, alkali, çözeltiler vb.) ve geri gönderilmeden önce temizlenmelidir.orijinal ambalaj veya uygun taşıma ambalajı kullanılmalıdır..
6.5 Yok edilmesi
Ürünün uygunsuz kullanımı çevreye zarar verebilir.
Iletken bileşenlerini ve ambalaj malzemelerini çevreye uygun bir şekilde ve ulusal atık atma düzenlemelerine uygun olarak atın.
7. Hatalar
Göndericide herhangi bir arıza durumunda, öncelikle, vericinin basınç bağlantısından ve elektrik bağlantısından doğru bir şekilde monte olup olmadığını kontrol edin.
Genel hatalar ve çözümler şunlardır:
| Suç |
Sebepleri |
Çözüm |
| Çıkış sinyali yok. |
Kablo kırıklığı |
Bağlantıyı kontrol et. |
| Sinyal tam ölçeği aştı. |
Aşırı voltaj sınırı aşıldı |
İzin verilen aşırı gerilim aralığını izleyin |
| Sinyal hatası büyük. |
Çevre sıcaklığı aşıldı |
İzin verilen sıcaklık aralığında kullanmak |
| Basınç değişikliği, çıkış sabit |
İletici hasarı |
İleticiyi değiştirin. |
| Sinyal atlaması |
Elektromanyetik etkileşim kaynağı, frekans dönüştürücü gibi. |
Korumalı kablo kullanın. |
