İçsel olarak güvenli akış diafragma basınç algılayıcı hücre dönüştürücü 0-30...160MPa

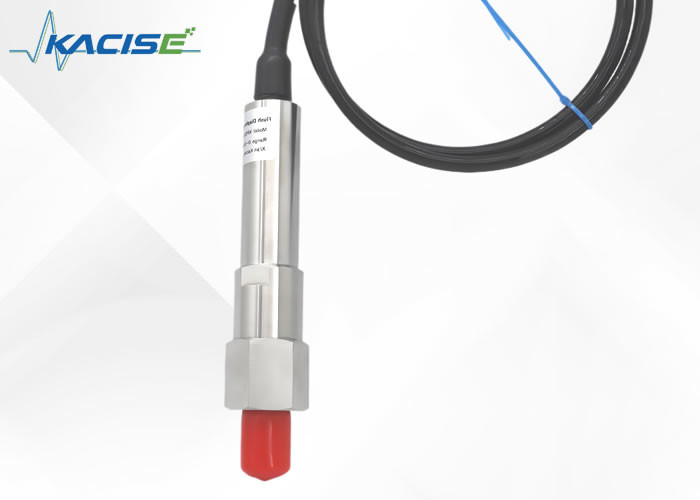

KPS200 Akış Membran Basınç Göndericisi

1.Tanıtım

Gerginlik ölçer yüksek basınçlı basınç verici, şirketimizin yabancı ürün teknolojisini tanıttığı ve sindirdiği bir başka üründür.ve yüksek tepki özelliklerine sahiptir, yüksek hassasiyet, sağlam yapı, korozyon direnci, titreşim direnci, yüksek performans ve yüksek maliyet performansı.

Ürün, petrol endüstrisinde, özellikle ithal çamur pompalarının, kırılma kamyonlarının, çimento kamyonlarının vb. yüksek basınç ölçümü için yaygın olarak kullanılmaktadır.ve ithal ürünlerin yerine geçmek için tercih edilen verici.

Bu patlama geçirmez tip, GB3836.1-2010 ve GB3836.4-2010 standartlarının gereksinimlerini karşılar ve patlama geçirmez bir sertifika almıştır.

Patlama geçirmez ürün, patlayıcı gazların ortaya çıkabileceği durumlar için uygundur.

2. Boyut

3.Teknik özellikler

4Taşıma, ambalajlama ve depolama

4.1 Taşıma

Enstrümanın nakliye sırasında hasar aldığını kontrol edin.

4.2 Paketleme ve depolama

Montajdan önce ambalajı çıkarmayın.

4.3 Depolama için izin verilen koşullar:

Depolama sıcaklığı: -40 ~ + 70 °C

Depolama nemliği: % 45 ~ % 75 göreceli nem (kondansiyon yok)

5. Kurulum

Bu üründe kullanılan basınç duyarlı eleman basınç duyarlı diyafragmadan basınç aktarır.

▶ Basınç arayüzünün iç kısmına hiçbir şekilde dokunmayın.

5.1 Kurulum hazırlığı

Göndericinin görünümünün iyi olup olmadığını kontrol edin.

Göndericinin basınç arayüzünün mühürleme yüzeyi temiz ve hasarlı değildir.

Ölçülen ortamın uygulanabilirliğini göz önünde bulundurmak;

Çevre sıcaklığı ve orta sıcaklık, ürünün teknik özellikleri çerçevesinde olmalıdır.

Güvenli elektrik kurulumları için yeterli yer var.

5.2 Göndericinin montajı ve mühürleme yöntemi: düz iplik, mühürleme yüzeyi mühürleme halka kullanır

Kurulum iç iplik:

İletici kurulumunun iç iplik derinliği iplik uzunluğundan daha büyük olmalıdır.

5.3 İletici elektrik sistemi

Ürün eşleşen fiş su geçirmez bir fiştir. Ürünün koruma seviyesini sağlamak için, elektrik bağlantısı sırasında bağlantıyı kilitlediğinizden emin olun.

Güç kaynağı: Ayrıntılar için ürün etiketine bakın (güç kaynağı ilgili standartların gereksinimlerini karşılamalı ve güç kaynağı sistemi güvenilir olmalıdır.) İçsel olarak güvenli patlama geçirmez verici, bir güvenlik bariyerinden beslenir..

Elektriksel bağlantı gereksinimleri: Plug kablosu bezine uyan çaplı bir kablo seçin ve kablo bez ve plug sağlam olmalıdır.

Elektriksel bağlantı gereksinimleri: Kablolama tanımı için ürün etiketine bakın.

Ürün pin tanımı:

Siyah: Güç kaynağı V+

Kırmızı: Sinyal çıkışı OUT (iki tel sistemi)

6Çıkarma, bakım, temizlik ve onarım

6.1 Ürünün sökülmesi

İletici toksik, zararlı, yüksek sıcaklık ve yüksek basınç gibi tehlikeli yerlerde kullanılır.

▶ Lütfen ilgili kullanım talimatlarına uyun.

▶ Gerekli koruyucu ekipmanları takın.

Basınç vericisi basınçlandırılmalı ve devre dışı bırakılmalı, elektrik bağlantısı kesilmeli ve çıkarmak için bir anahtar kullanılmalıdır.

6.2 Bakım

İletici normal kullanım sırasında bakım gerektirmez ve yalnızca üreticiden yapılır.

Patlama geçirmez vericiler kullanıldığında, yanlış çalıştırma patlama geçirmez performansın başarısız olmasına neden olur.

▶ İçsel olarak güvenli patlama geçirmez ürünlerin patlama geçirmez performansını etkilemekten kaçınmak için devre bileşenlerini veya yapılarını değiştirmelerine izin verilmez.

6.3 Temizlik

Yanlış temizlik maddesi kullanmak ürün etiketine zarar verir

▶ İğrenç temizlik maddeleri kullanmayın.

▶ Zararlı ya da keskin temizlik aletleri kullanmayın.

▶ Çıkarıcı bezler veya süngerler kullanmayın.

Temizlik için temiz su ve geleneksel temizlik maddeleri kullanın. Temizlikten önce basınç verici basınçlandırılmalı ve kapatılmalıdır.Göndericinin yüzeyini yumuşak nemli bir bezle silin.

6.4 Onarım

Geri kalan ortamlar kişisel yaralanmalara, mal hasarına ve çevresel hasara neden olabilir

Ayrılmış basınç verici üzerindeki kalıntı ortamlar personele, çevreye ve ekipmanlara zarar verebilir.

▶ Uyumlu ortamların malzeme güvenliği verileri de dahil olmak üzere tehlikeli maddelerle.

Basınç vericisini taşırken lütfen aşağıdaki noktalara dikkat edin:

Teslim edilen tüm aletler herhangi bir tehlikeli madde içermemelidir (asit, alkali, çözeltiler vb.) ve geri gönderilmeden önce temizlenmelidir.orijinal ambalaj veya uygun taşıma ambalajı kullanılmalıdır..

6.5 Yok edilmesi

Ürünün uygunsuz kullanımı çevreye zarar verebilir.

Iletken bileşenlerini ve ambalaj malzemelerini çevreye uygun bir şekilde ve ulusal atık atma düzenlemelerine uygun olarak atın.

7. Hatalar

Göndericide herhangi bir arıza durumunda, öncelikle, vericinin basınç bağlantısından ve elektrik bağlantısından doğru bir şekilde monte olup olmadığını kontrol edin.

Genel hatalar ve çözümler şunlardır:
