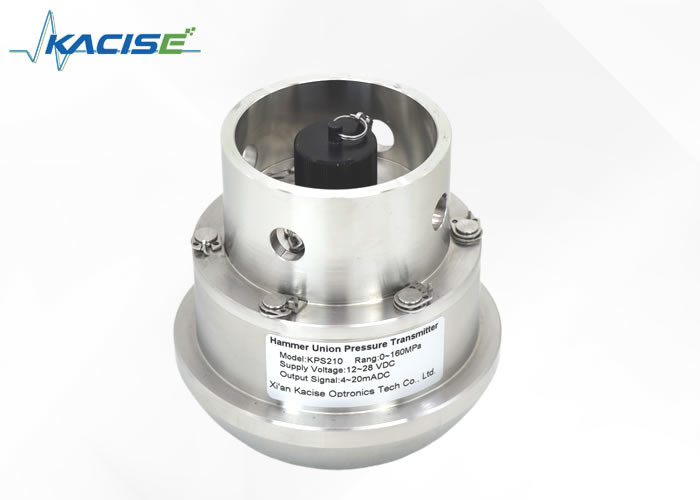

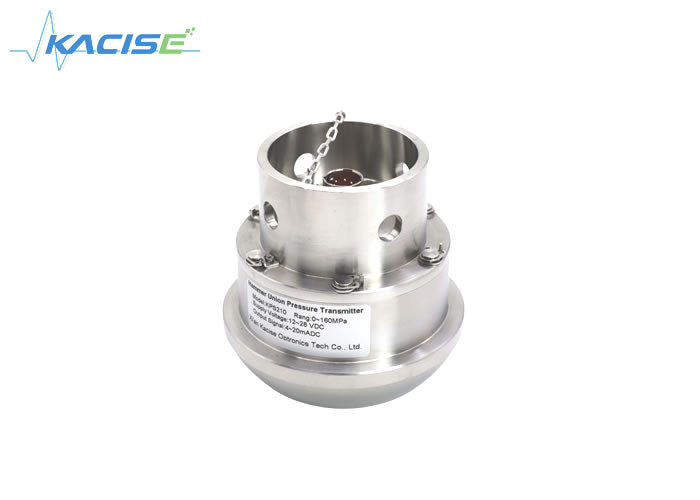

Paslanmaz çelik 17-4PH IP65 derecelendirilmiş Çekiç Birliği Basınç Göndericisi Aşırı yük koruması ve 4-20m ADC Çıkış Sinyalı ile

KPS210 Hammer Union Basınç Algılayıcıları

1.Tanıtım

KPS210 gerginlik ölçer yüksek basınçlı vericisi, yabancı gelişmiş teknoloji ve yerli sensör üretim teknolojisini entegre eden yeni bir üründür.Bu, şirketimizin yabancı ürün teknolojisini tanıtması ve sindirmesinin bir başka kristalleşmesi.Sensör, ithal, yüksek hassasiyetli, büyük direnç gerginlik ölçerini ve yerli benzersiz diyafragma teknolojisini benimsiyor.ve yüksek tepki özelliklerine sahiptir, yüksek hassasiyet, güçlü yapı, korozyon direnci, titreşim direnci, yüksek performans ve yüksek maliyet performansı.

Ürün, petrol endüstrisinde sondaj ekipmanlarında, özellikle ithal kırılma araçlarının ve çimento araçlarının yüksek basınç ölçümü için yaygın olarak kullanılır.İthalatlı ürünlerin yerine geçmek için tercih edilen verici..

Bu patlama geçirmez tip, GB3836.1-2010 ve GB3836.4-2010 standartlarının gereksinimlerini karşılar ve patlama geçirmez sertifika aldı.

Patlama geçirmez ürün, patlayıcı gazların ortaya çıkabileceği durumlar için uygundur.

2. Boyut

3.Teknik parametreler

4Taşıma, ambalajlama ve depolama

4.1 Taşıma

Enstrümanın nakliye sırasında hasar aldığını kontrol edin.

4.2 Paketleme ve depolama

Montajdan önce ambalajı çıkarmayın.

4.3 Depolama için izin verilen koşullar:

Depolama sıcaklığı: -40 ~ + 70 °C

Depolama nemliği: % 45 ~ % 75 göreceli nem (kondansiyon yok)

5. Kurulum

Bu üründe kullanılan basınç duyarlı eleman basınç duyarlı diyafragmadan basınç aktarır.

▶ Basınç arayüzünün iç kısmına hiçbir şekilde dokunmayın.

5.1 Kurulum hazırlığı

Göndericinin görünümünün iyi olup olmadığını kontrol edin.

Göndericinin basınç arayüzünün mühürleme yüzeyi temiz ve hasarlı değildir.

Ölçülen ortamın uygulanabilirliğini göz önünde bulundurmak;

Çevre sıcaklığı ve orta sıcaklık, ürünün teknik özellikleri çerçevesinde olmalıdır.

Güvenli elektrik kurulumları için yeterli yer var.

5.2 Göndericinin montajı ve mühürlenme yöntemi: Union 2#1502

5.3 İletici elektrik sistemi

Ürün eşleşen fiş su geçirmez bir fiştir. Ürünün koruma seviyesini sağlamak için, elektrik bağlantısı sırasında bağlantıyı kilitlediğinizden emin olun.

Güç kaynağı: Ayrıntılar için ürün etiketine bakın (güç kaynağı ilgili standartların gereksinimlerini karşılamalı ve güç kaynağı sistemi güvenilir olmalıdır.) İçsel olarak güvenli patlama geçirmez verici, bir güvenlik bariyerinden beslenir..

Elektriksel bağlantı gereksinimleri: Plug kablosu bezine uyan çaplı bir kablo seçin ve kablo bez ve plug sağlam olmalıdır.

Elektriksel bağlantı gereksinimleri: Kablolama tanımı için ürün etiketine bakın.

Ürün pin tanımı:

A (kırmızı): güç kaynağı V+

B (siyah): Sinyal çıkışı OUT (iki tel sistemi)

C: boş

D: boş

E (sarı): sıfırlama + (kalibrasyon)

F (beyaz): sıfırlama - (kalibrasyon)

5.4 Patlayıcı gaz ortamı için içsel güvenlik verici kullanımı için önlemler

İçsel olarak güvenli patlama geçirmez vericiler, patlayıcı gaz ortamlarında elektrik bağlantısı için kullanıldığında,İçsel olarak güvenli bir patlama geçirmez sistem oluşturmak için güvenlik bariyerleriyle birleştirilmelidirler.. Güvenlik bariyeri ve güç kaynağı güvenli bir alana yerleştirilir ve içsel olarak güvenli verici tehlikeli bir alana yerleştirilir. Güvenli topraklamaya dikkat edin.

5.5 Patlayıcı gaz ortamı içsel güvenlik verici kullanım önlemleri

İçsel olarak güvenli patlama geçirmez vericiler, patlayıcı gaz ortamlarında elektrik bağlantısı için kullanıldığında,İçsel olarak güvenli bir patlama geçirmez sistem oluşturmak için güvenlik bariyerleriyle birleştirilmelidirler.Güvenlik bariyerleri ve güç kaynakları güvenli bölgeye yerleştirilmeli ve içsel olarak güvenli vericiler tehlikeli bölgeye yerleştirilmelidir. Güvenli topraklamaya dikkat edin.

İçsel olarak güvenli iki tel 4~20mADC çıkış sistemi aşağıdaki gibi gösterilmiştir:

Cc=Co-Ci, sistem bağlantı kablosunun verici ile güvenlik bariyerinin arasındaki en yüksek izin verilen dağıtılmış kapasitans Lc=Lo-Li.

Cc=Co-Ci'nin en fazla izin verilen dağıtılmış kapasitesi,

En fazla izin verilen dağıtılmış endüktansa Lc=Lo-Li.

Co≥Ci+Cc Lo≥Li+Lc

Uo≤Ui Io≤I Po≤P

Güvenlik bariyeri, parametreler yukarıdaki gereklilikleri karşıladığı ve patlama geçirmezlik sertifikasına sahip olduğu sürece kullanıcı tarafından serbestçe seçilebilir.Güvenlik bariyerinin montajı ve kullanımı, güvenlik bariyerinin kullanım kılavuzuna göre yapılmalıdır..
