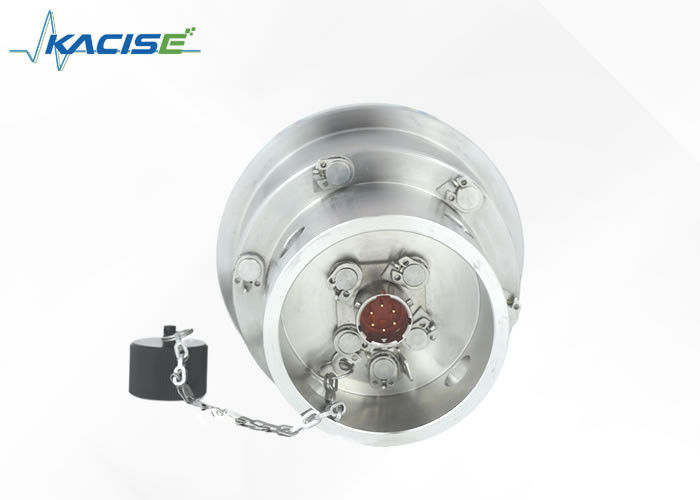

Petrol Kuyusu Sondajı için Kendinden Güvenlikli Ex Ib IIB T6 Gb ve Sıfır Hata ≤±%1FS ile IP65 Endüstriyel Yağ Basıncı Verici

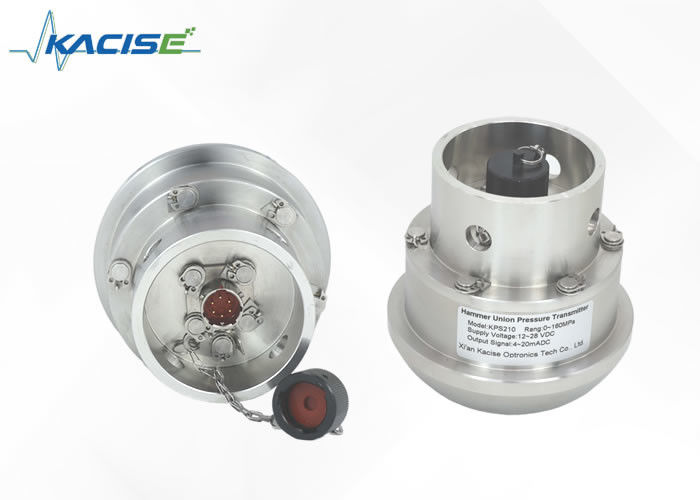

KPS210 gerinim ölçer yüksek basınç vericisi, yabancı ileri teknolojiyi ve yerli sensör üretim teknolojisini birleştiren yeni bir üründür. Şirketimizin yabancı ürün teknolojisini tanıtması ve sindirmesinin bir başka kristalleşmesidir. Sensör ithal, yüksek hassasiyetli, büyük dirençli gerinim ölçer ve yerli benzersiz diyafram teknolojisini benimser. Ölçüm aralığı 160Mpa'ya ulaşabilir ve yüksek tepki, yüksek hassasiyet, güçlü yapı, korozyon direnci, titreşim direnci, yüksek performans ve yüksek maliyet performansı özelliklerine sahiptir.

Ürün, petrol endüstrisindeki sondaj ekipmanlarında, özellikle ithal kırma araçlarının ve çimentolama araçlarının yüksek basınç ölçümünde yaygın olarak kullanılmaktadır. İthal ürünlerin yerine tercih edilen vericidir.

Bu patlamaya dayanıklı tip, GB3836.1-2010 ve GB3836.4-2010 standartlarının gereksinimlerini karşılar ve patlamaya dayanıklılık sertifikasına sahiptir. Patlamaya dayanıklılık işareti Ex ib IIB T6 Gb'dir.

Patlamaya dayanıklı ürün, patlayıcı gazların ortaya çıkabileceği durumlar için uygundur. İlgili patlamaya dayanıklı alanlar Bölge 1 ve Bölge 2'dir ve bunun tipik temsili gazı propandır.

4.1 Taşıma

Cihazın nakliye sırasında hasar görüp görmediğini kontrol edin. Açık bir hasar varsa lütfen bizimle iletişime geçin.

4.2 Paketleme ve depolama

Kurulumdan önce ambalajı çıkarmayın.

4.3 İzin verilen depolama koşulları:

• Depolama sıcaklığı: -40~+70 °C
• Depolama nemi: %45~%75 bağıl nem (yoğuşmasız)

Bu üründe kullanılan basınca duyarlı eleman, basınca duyarlı diyafram aracılığıyla basıncı iletir. Herhangi bir dokunuş vericiye zarar verecektir.

▶ Basınç arayüzünün iç kısmına hiçbir şekilde dokunmayın.

5.1 Kurulum hazırlığı

Vericinin görünümünün iyi olup olmadığını kontrol edin;

Vericinin basınç arayüzünün sızdırmazlık yüzeyi temiz ve hasarsızdır;

Ölçülen ortamın uygulanabilirliğini göz önünde bulundurun;

Ortam sıcaklığı ve ortam sıcaklığı ürün teknik özelliklerinde olmalıdır;

Güvenli elektrik kurulumu için yeterli alan mevcuttur.

5.2 Verici kurulumu ve sızdırmazlık yöntemi: Rakor 2”#1502

5.3 Verici elektrik sistemi

Ürünle eşleşen eklenti su geçirmez bir eklentidir. Ürünün koruma seviyesini sağlamak için elektrik bağlantısı sırasında konnektörü kilitlediğinizden emin olun.

Güç kaynağı: Ayrıntılar için ürün etiketine bakın (güç kaynağı ilgili standartların gereksinimlerini karşılamalı ve güç kaynağı sistemi güvenilir olmalıdır.) Kendinden güvenli, patlamaya dayanıklı vericiye bir güvenlik bariyeri tarafından güç sağlanır.

Elektrik bağlantısı gereksinimleri: Fiş kablo rakoruna uygun çapta bir kablo seçin; kablo rakoru ve fiş sağlam olmalıdır.

Elektrik bağlantısı gereksinimleri: Kablo tanımı için ürün etiketine bakın

Ürün pini tanımı:

• A (kırmızı): güç kaynağı V﹢
• B (siyah): sinyal çıkışı OUT (iki kablolu sistem)
• Ç: boş
• boş
• E (sarı): sıfırlama + (kalibrasyon)
• F (beyaz): sıfırlama - (kalibrasyon)

5.4 Patlayıcı gaz ortamında kullanım önlemleri için dahili güvenlik vericisi

Patlayıcı gaz ortamlarında elektrik bağlantısı için kendinden güvenli patlamaya dayanıklı vericiler kullanıldığında, bunlar kendinden güvenli patlamaya dayanıklı bir sistem oluşturmak için güvenlik bariyerleriyle birleştirilmelidir. Güvenlik bariyeri ve güç kaynağı güvenli bir alana, kendinden güvenli verici ise tehlikeli bir alana yerleştirilir. Güvenli topraklamaya dikkat edin.

5.5 Patlayıcı gaz ortamında kullanım önlemleri için dahili güvenlik vericisi

Patlayıcı gaz ortamlarında elektrik bağlantısı için kendinden güvenli patlamaya dayanıklı vericiler kullanıldığında, bunlar kendinden güvenli patlamaya dayanıklı bir sistem oluşturmak için güvenlik bariyerleriyle birleştirilmelidir. Güvenlik bariyerleri ve güç kaynakları güvenli alana, kendinden güvenli vericiler ise tehlikeli bölgeye yerleştirilmelidir. Güvenli topraklamaya dikkat edin.

İki kablolu 4~20mADC çıkışlı kendinden emniyetli sistem aşağıdaki şekilde gösterilmektedir:

Verici ile güvenlik bariyeri arasındaki sistem bağlantı kablosunun izin verilen maksimum dağıtılmış kapasitansı Cc=Co-Ci, izin verilen maksimum dağıtılmış endüktansı Lc=Lo-Li.

İzin verilen maksimum dağıtılmış kapasitans Cc=Co-Ci,

İzin verilen maksimum dağıtılmış endüktans Lc=Lo-Li.

Co≥Ci+Cc Lo≥Li+Lc

Uo≤Ui Io≤Ii Po≤Pi

Parametreler yukarıdaki gereklilikleri karşıladığı ve patlamaya dayanıklılık sertifikasına sahip olduğu sürece güvenlik bariyeri kullanıcı tarafından serbestçe seçilebilir. Güvenlik bariyerinin kurulumu ve kullanımı güvenlik bariyeri kullanma kılavuzuna göre yapılmalıdır.

Hassas Basınç Sensörü ürünümüz, ürünümüzle en iyi deneyimi yaşamanızı sağlamak için kapsamlı teknik destek ve hizmetlerle birlikte gelir. Destek hizmetlerimiz arasında kurulum rehberliği, sorun yardımı ve ürün bakım önerileri yer alır. Amacımız Hassas Basınç Sensörü ürünümüzden en iyi şekilde yararlanmanızı ve istediğiniz sonuçlara ulaşmanızı sağlamaktır.

Ürün Ambalajı:

• 1 Hassas Basınç Sensörü
• Kullanım Kılavuzu
• Koruyucu köpük dolgu

Nakliye:

• Standart kara nakliyesi yoluyla gönderilir
• Beklenen teslimat süresi: 5-7 iş günü
• İzleme bilgileri e-posta yoluyla sağlanacaktır
