| Modeli |

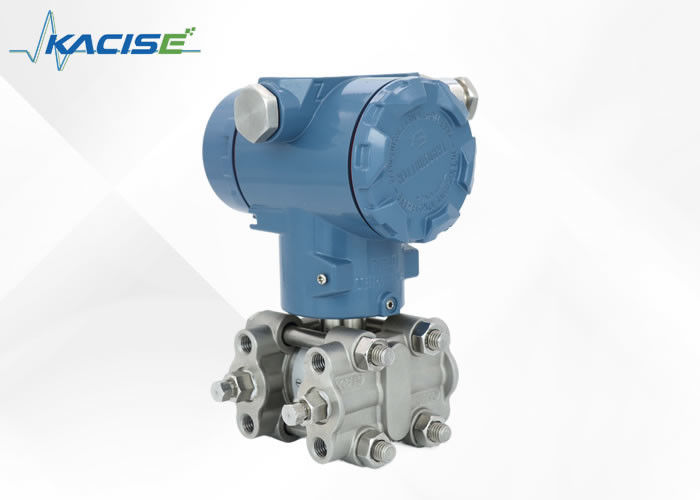

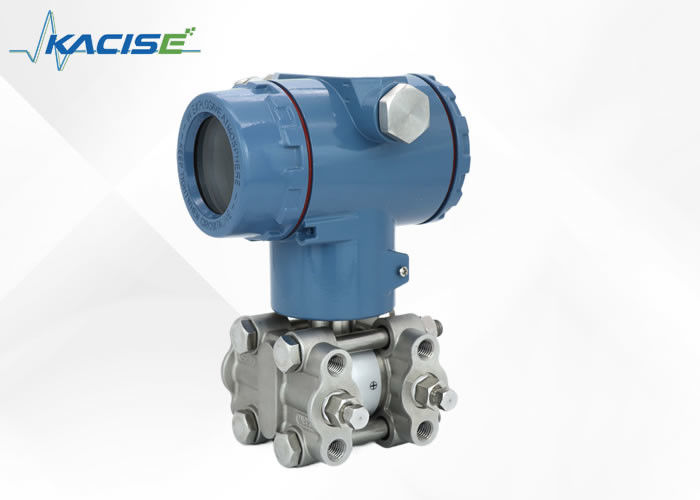

KPT1000-DP yüksek hassasiyetli fark basınç vericisi |
| Ölçüm ortamı |
Sıvı, gaz veya buharın basıncını ölçer |
| Ölçüm türü |
Fark basınç ölçümü, mutlak basınç ölçümü |
| Çıkış sinyali |
4~20mA+HART protokolü dijital sinyali
RS485 seri port sinyali
|
| Ölçüm aralığı |
Aralık kodu |
0B |
0C |
0E |
0F |
0G |
| Menzil |
(0~0,6)KPa~6KPa |
(0~2)KPa~40KPa |
(0~2,5)KPa~250KPa |
(0~10)KPa~1MPa |
(0~30)KPa~3MPa |
| Önerilen sıkıştırma oranı |
10:1 |
20:1 |
100:1 |
100:1 |
100:1 |
| Referans doğruluğu |
±%0,05 |
TD>10 ise (TD=maksimum aralık/ayar aralığı), o zaman: |
±(0,005*TD)% |
Aralık 0B çarpımı, TD>6 ise, o zaman: |
/ |
| ±%0,075 |
±(0,0075*TD)% |
±(0,125*TD)% |
| ±%0,1 |
±(0,01*TD)% |
±(0,166*TD)% |
| Ortam sıcaklığı etkisi |
(-25~+65)°C'deki toplam etki:
±(0,15*TD+0,05)%*Açıklık
(-40~-25)°C ve (+65~+85)°C'deki toplam etki:
±(0,2*TD+0,05)%*Açıklık
|
| Aşırı basınç etkisi |
±%0,1*Açıklık |
| Statik basınç etkisi |
±(%0,05URL+%0,075Span)/10MPa |
| Uzun vadeli istikrar |
±%0,15URL/10 yıl |
| Güç kaynağı etkisi |
±0,001%/10V(12~36)VDC, ihmal edilebilir |
| Aralık sınırı |
Aralığın üst ve alt sınırları dahilinde isteğe göre ayarlanabilir. Performans özelliklerini optimize etmek için mümkün olan en düşük aralık oranına sahip bir aralık kodunun seçilmesi önerilir. |
| Sıfır ayarı |
Kalibrasyon aralığı ≥ Minimum aralık |
| Kurulum konumu etkisi |
Montaj konumunun diyafram yüzeyine paralel olarak değiştirilmesi sıfır noktası etkisine neden olmayacaktır. Montaj konumu diyafram yüzeyine paralel değilse kalibrasyon yapılarak giderilebilir. Menzil üzerinde etkisi yok |
| Alarm akımı |
Çevrimdışı |
3.6mA |
| Çevrimiçi |
21mA |
| Yalıtım direnci |
100MΩ veya daha fazla toprağa (DC 500V) |
| Yalıtım gücü |
AC 500V 50/60Hz topraklamaya, 1 dakika |
| Tepki süresi |
Amplifikatör bileşeninin sönümleme sabiti 0,1S'dir ve sensör zaman sabiti aralığa ve aralık oranına bağlı olarak: (0,1~1,6)S'dir. Ayarlanabilir ek zaman sabiti: (0,1~60)S. Doğrusal olmayan çıktı üzerindeki etki (karekök fonksiyonu gibi) bu fonksiyona bağlıdır ve buna göre hesaplanabilir. |
| Ortam sıcaklığı |
-40~+85°C Ekranlı: -20~+65°C |
| Depolama sıcaklığı |
-40~+125°C |
| depolama sıcaklığı |
-40~+85°C Ekranlı: -20~+65°C |
| Çalışma basıncı (silikon yağı) |
16MPa 25MPa 42MPa üç seviye |
| Statik basınç sınırı |
3,5KPa mutlak basınçtan nominal basınca kadar koruma basıncı, nominal basıncın 1,5 katından daha büyük olabilir ve vericinin her iki tarafına aynı anda uygulanabilir. |
| İzolasyon diyaframı |
Paslanmaz çelik 316L, Hastelloy C-276, Tantal, Altın kaplama |
| Proses bağlantı malzemesi |
Paslanmaz çelik 304, 316 isteğe bağlı |
| Somunlar ve cıvatalar |
Paslanmaz çelik (A2-70), galvanizli karbon çeliği (12,8) |
| Verici muhafazası |
Alüminyum alaşımı + epoksi reçine (yüzey püskürtme)
Paslanmaz çelik
|
| Sızdırmazlık halkası |
Nitril-Bütadien Kauçuk(NBR),Florlu Kauçuk(FKM),Politetrafloroetilen (PTFE) |
| Doldurma |
Silikon yağı, yemeklik yağ, FL yağı |
| Proses bağlantısı |
Proses bağlantı flanşının her iki ucunda NPT1/4 ve UNF7/16 iç dişler bulunur |
| Koruma seviyesi |
IP65, IP67(patlamaya dayanıklı) |
| Ağırlık |
2,6Kg (montaj braketi olmadan, proses bağlantı aksesuarları olmadan) |
