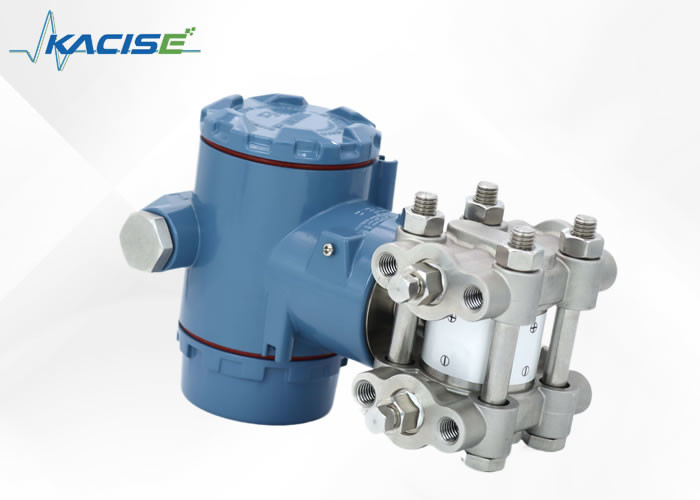

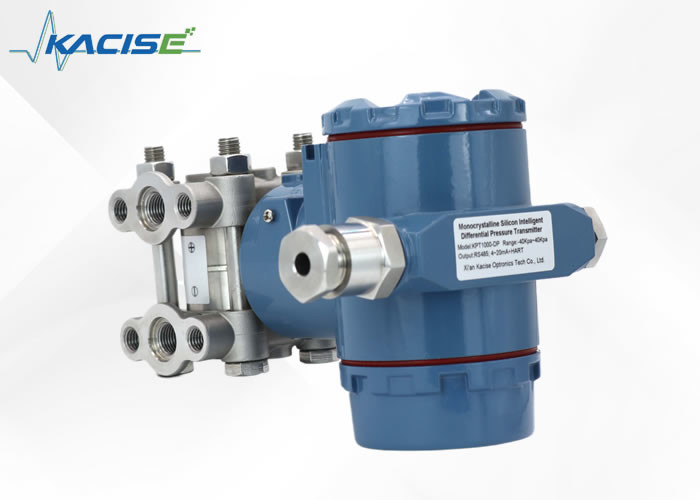

KPT1000-DPMonokristalin Silikon Akıllı Differansiyel
Basınç verici
1.Tanıtım
KPT1000-DP tek kristal silikon diferansiyel basınç vericisi, gelişmiş Alman MEMS teknolojisinden yapılmış tek kristal silikon sensör çipini kullanır, çift diyafram yapısı,ve yüksek hassasiyet ve ürünün ultra yüksek istikrar elde etmek için mükemmel üretim teknolojisiDahili akıllı sinyal işleme modülü, basınç ve sıcaklık telafi etmenin mükemmel bir kombinasyonunu sağlar.Güvenilir ölçüm doğruluğu ve geniş bir statik basınç ve sıcaklık değişimi aralığında mükemmel uzun süreli istikrar sağlar.
Tek kristal silikon diferansiyel basınç verici KPT1000-DP, sıvı, gaz veya buharın sıvı seviyesini, yoğunluğunu ve basıncını ölçmek için kullanılabilir.ve 4-20mA DC (üst üste HART iletişimi) akım sinyali çıkışına dönüştürür;
Uzaktan ve yerel parametreler ayarlama fonksiyonu konfigürasyonu Hart veya RS485 iletişim ve panel düğmeleri aracılığıyla gerçekleştirilir.
2Özellikleri
- Yüksek hassasiyet seviyesi: Alman yüksek hassasiyetli tek kristal silikon sensör çipi, doğruluk ≤ ± 0,05%.
- Güçlü yük direnci: çift aşırı yük koruma diafragması tasarımı, tek aşırı basınç 42MPa'ya ulaşabilir.
- Mükemmel çevresel uyarlanabilirlik: akıllı statik basınç telafi ve sıcaklık telafi, sıcaklığın, statik basıncın ve aşırı yükün verici üzerindeki etkisini ortadan kaldırır,ve sitede kapsamlı test hatasını en aza indirmek.
- Mükemmel uzun süreli istikrar: istikrar 0.1FS%/3 yıl olarak korunabilir.
- Esnek uzaktan yardım hata ayıklama fonksiyonu: uzaktan ve yerel parametreler ayarlama fonksiyonu konfigürasyonu Hart veya RS485 iletişim ve panel düğmeleri aracılığıyla gerçekleştirilir.
3.Uygulamalar
- Petrol / Kimyasal / Fosil: Sertleştirme cihazlarıyla eşleştirildiğinde, boru hattı ve tank basıncının ve sıvı seviyesinin doğru akış ölçümünü sağlar.
- Elektrik / Şehir Gazı: Yüksek istikrar ve yüksek hassasiyetli basınç, akış ve sıvı seviyesi ölçümü gerektiren yerler.
- Morluk/Kağıt üretimi: Fırın basıncı, negatif basınç ölçümü ve yüksek istikrar ve yüksek hassasiyet ölçümü gerektiren diğer yerlerde kullanılır.
- Çelik/Demirsiz Metaller/Seramik: Kimyasal direnci ve korozyon direnci gerektiren basınç, akış ve sıvı seviyesi ölçüm yerleri için kullanılır.
- Mekanik ekipman/Gemi inşaatı: Basınç, akış, sıvı seviyesi ve diğer göstergelerin sıkı bir kontrol altında istikrarlı ölçüm gerektiren yerler için kullanılır.
4.Teknik parametreler
| Model |
KPT1000-DP yüksek hassasiyetli diferansiyel basınç verici |
| Ölçüm ortamı |
Sıvı, gaz veya buharın basıncını ölçer |
| Ölçüm türü |
Farklı basınç ölçümü, mutlak basınç ölçümü |
| Çıkış sinyali |
4~20mA+HART protokolü dijital sinyali
RS485 seri port sinyali
|
| Ölçüm aralığı |
Aralık kodu |
0B |
0C |
0E |
0F |
0G |
| Aralık |
(0 ~ 0.6) KPa ~ 6KPa |
(0~2) KPa~40KPa |
(0 ~ 2.5) KPa ~ 250KPa |
(0~10) KPa~1MPa |
(0~30) KPa~3MPa |
| Önerilen sıkıştırma oranı |
10:1 |
20:1 |
100:1 |
100:1 |
100:1 |
| Referans doğruluğu |
± 0,05% |
Eğer TD>10 ise (TD = maksimum aralık/düzeltme aralığı): |
± 0,005*TD) % |
Eğer aralık 0B ürünü ise, TD>6, o zaman: |
/ |
| ±0,075% |
± 0,0075*TD) % |
± 0,125*TD) % |
| ±0,1% |
± 0.01*TD) % |
± 0,166*TD) % |
| Çevre sıcaklığı etkisi |
Toplam darbe (-25 ~ + 65) °C'de:
±(0,15*TD+0,05)%*Span
Toplam darbe (-40 ~ - 25) °C ve (+ 65 ~ + 85) °C'de:
±(0.2*TD+0.05)%*Span
|
| Aşırı basınç etkisi |
±0,1%*Span |
| Statik basınç etkisi |
± ((0,05%URL+0,075%Span)/10MPa |
| Uzun vadeli istikrar |
±0.15%URL/10 yıl |
| Güç kaynağı etkisi |
±0,001%/10V ((12~36) VDC, önemsiz |
| Aralık sınırı |
Aralıkların üst ve alt sınırları içinde keyfi olarak ayarlanabilir. Performans özelliklerini optimize etmek için mümkün olan en düşük aralık oranına sahip bir aralık kodu seçmek önerilir. |
| Sıfır ayarlama |
Kalibrasyon aralığı ≥ Asgari aralığı |
| Kurulum pozisyon etkisi |
Montaj pozisyonunun diyafragma yüzeyine paralel değişmesi sıfır noktası etkisine neden olmaz. Montaj pozisyonu diyafragma yüzeyine paralel değilse,Kalibrasyonla ortadan kaldırılabilir.Sınır üzerinde etkisi yok. |
| Alarm akımı |
Çevrimdışı |
3.6mA |
| Online |
21mA |
| İzolasyon direnci |
Toprağa 100MΩ veya daha fazla (DC 500V) |
| İzolasyon gücü |
AC 500V 50/60Hz, 1 dakika. |
| Yanıt süresi |
Güçlendirici bileşeninin amortizasyon sabiti 0.1S'dir ve algılayıcı zaman sabiti: (0.1 ~ 1.6) S'dir. Ek ayarlanabilir zaman sabiti: (0.1 ~ 60) S.Doğrusal olmayan çıkış üzerindeki etkisi (kvadrat kök fonksiyonu gibi) bu fonksiyona bağlıdır ve buna göre hesaplanabilir. |
| Çevre sıcaklığı |
-40~+85°C Ekranla: -20~+65°C |
| Depolama sıcaklığı |
-40~+125°C |
| depolama sıcaklığı |
-40~+85°C Ekranla: -20~+65°C |
| Çalışma basıncı (silikon yağı) |
16MPa 25MPa 42MPa üç seviye |
| Statik basınç sınırı |
3,5KPa mutlak basınçtan nominal basıncaya kadar, koruma basıncı, nominal basıncın 1,5 katından daha büyük olabilir ve aynı anda vericinin her iki tarafına da uygulanabilir. |
| İzole diyaframı |
Paslanmaz çelik 316L, Hastelloy C-276, Tantalum, Altın kaplama |
| Süreç bağlantı malzemesi |
Paslanmaz çelik 304, 316 isteğe bağlı |
| Fındıklar ve vidalar |
Paslanmaz çelik (A2-70), galvanizli karbon çelik (12.8) |
| Göndericinin koruması |
Alüminyum alaşımı + epoksi reçine (yüzey püskürtmesi)
Paslanmaz çelik
|
| Mühürleme halkaları |
Nitril-butadiyen kauçuk ((NBR),Floran kauçuk ((FKM),Polytetrafluoroetilen (PTFE) |
| Doldurma |
Silikon yağı, yemek yağı, FL yağı |
| Süreç bağlantısı |
Süreç bağlantı flensinin her iki ucunda da NPT1/4 ve UNF7/16 iç iplikler vardır. |
| Koruma seviyesi |
IP65, IP67 (patlama geçirmez) |
| Ağırlık |
2.6Kg (montaj desteği, işlem bağlantı aksesuarları olmadan) |
Güç kaynağı ve yük koşulları:
5Kablolama.
| ① |
+ |
Güç kaynağı ve HART dijital iletişim çıkış terminalleri |
| ② |
- |
| ② |
- |
Dış gösterge (ammeter) kablolama terminalleri |
| ③ |
+ |
6Boyutları
7Destek ve Hizmetler
Precision Pressure Sensor ürünümüz, mümkün olan en iyi deneyime sahip olmanızı sağlamak için kapsamlı teknik destek ve hizmetlerle desteklenmektedir.Uzman ekibimiz ürünle ilgili sorularınızı yanıtlamaya hazır.Ayrıca sensörünüzün optimal çalışmasını sağlamak için bakım ve onarım hizmetleri de sunuyoruz.Özel ihtiyaçlarınızı karşılamak için kalibrasyon ve özelleştirme hizmetleri sunuyoruzBasınç sensörünüzden en iyi şekilde yararlanmak için ihtiyacınız olan desteği ve hizmetleri sağlayacağımıza güvenin.
8- Ambalaj ve Nakliye
Ürün ambalajı:
- 1 Hassas basınç sensörü
- Kullanıcı Kılavuzu
- Montaj donanımı
- Koruyucu köpük döşeme
Nakliye:
- 5-12 iş günü içinde gemi
- Ücretsiz standart nakliye
- Ek ücret karşılığında hızlandırılmış nakliye
- Verilen takip numarası
