O.peratingMSplit Radar SeviyesiSensör
1. Giriş
1.1 Ürün Genel Görünümü

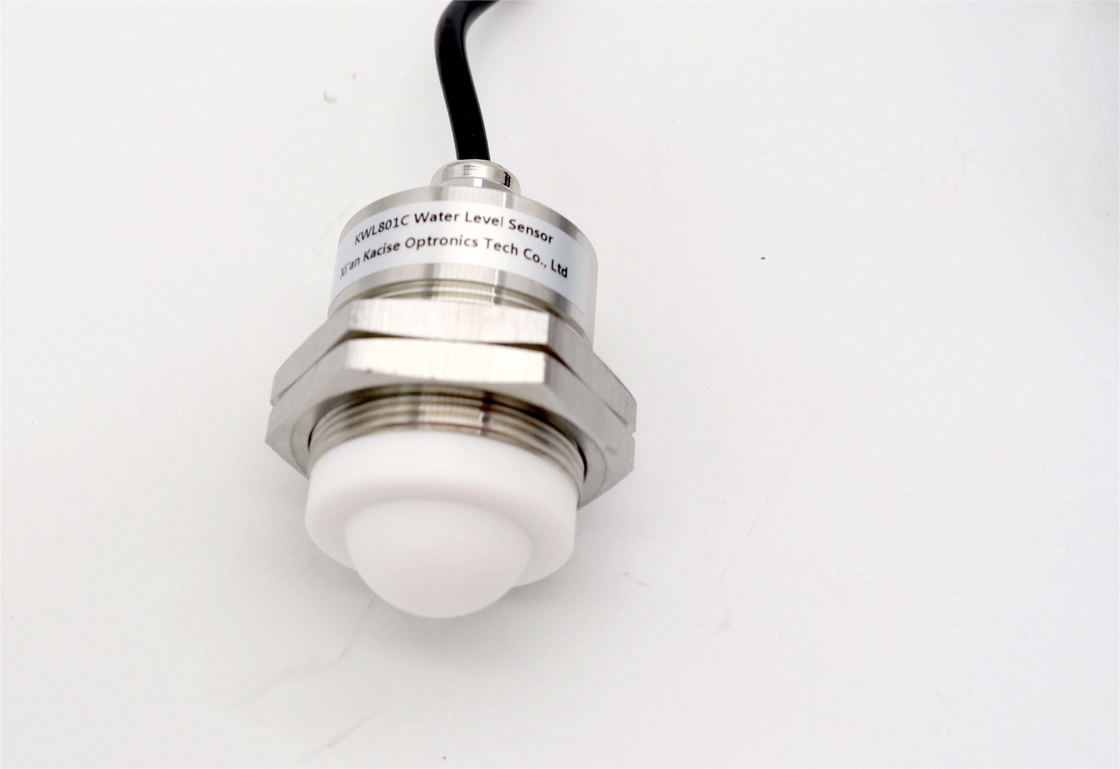

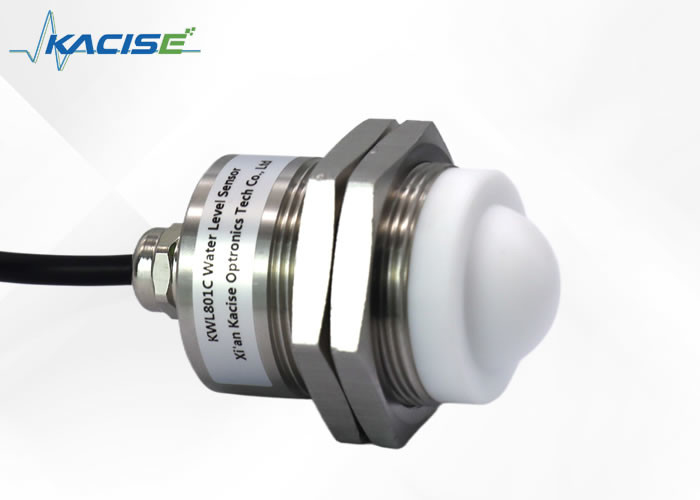

KWL801C-RS485 radar seviye sensörü, ulusal standart DB50/T 826-2017'de seviye ölçerleri için belirtilen standart özelliklere uygun.Çekirdek bileşeni tamamen mühürlü IP68 su geçirmezliği ile tasarlanmıştır..
Ürünün maksimum ölçüm aralığı 40 metreye kadar uzanır ve minimum kör nokta 6 cm'den azdır.
Daha yüksek frekans ve daha geniş bant genişliği nedeniyle üstün doğruluğa ulaşır.
1.2 Bulma prensibi
Radar seviye sensörü, zaman alanı yansıması (TDR) prensibine dayanır. Elektromanyetik darbeler kablo veya sonda boyunca ışık hızıyla yayılır.Ölçülen ortamın yüzeyine ulaştığında, radar seviye ölçümünün bir kısmı aynı yol boyunca darbe vericiye geri dönüş bir yankı oluşturmak için yansıtılır,Ve verici ile ölçülen ortamın yüzeyi arasındaki mesafe, nabızın yayılma süresine doğrudan orantılıdır., bu nedenle seviyenin yüksekliği hesaplanır.
2.Özellik
- Kendi geliştirdiği CMOS milimetre dalga RF çipine dayalı
- Daha kompakt RF mimarisi
- Daha yüksek sinyal-gürültü oranı
- Daha küçük ölü bölge
- 5GHz çalışma bant genişliği
- Daha yüksek ölçüm çözünürlüğü ve ölçüm doğruluğu
- Kurulum ortamındaki müdahaleden daha az etkilenmek
- Kurulumu daha uygun ve
- Entegre düz antenin modern tasarımı
3.Teknik özellikler
| Model |
KWL801C-RS485 |
KWL801C-RJ45 |
KWL801C-RS232 |
KWL801C-TTL |
| Ölçme sıklığı |
80GHz |
| İletişim |
RS485 |
| Alım sıklığı |
≥200ms/ yapılandırılabilir |
| Çalışma akımı |
12V/14mA |
| Uzaklık ölçüm doğruluğu |
±2 mm |
| İletişim protokolü |
Modbus/ Metin protokolü |
| Anten ışın genişliği |
±2.75° |
| Besleme voltajı |
9~24V |
| Ölçüm aralığı |
0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m
|
| RF impuls akımı |
100mA/20ms |
| Çalışma nemliği |
0~95% |
| İpek türü |
G iplik/ özel |
| Çalışma sıcaklığı |
-40~75°C |
| Suya dayanıklılık derecesi |
IP68 |
| Net ağırlık |
0.6kg |
4Kablolama talimatları.
4.1 [RS485 sürümü] Kablolama talimatları
| Kırmızı çizgi. |
VCC (9~24V güç kaynağı) |
| Siyah çizgi |
GND |
| Sarı çizgi |
485-A |
| Yeşil çizgi |
485-B |
4.2 [RJ45 ağ portu sürümü] Kablolama talimatları
4.3 [RS232 sürümü] Kablolama talimatları
| Kırmızı çizgi. |
12 (6 ~ 28V güç kaynağı) |
| Siyah çizgi |
GND |
| Sarı çizgi |
TX |
| Yeşil çizgi |
RX |
4.4 [TTL sürümü] Kablolama talimatları
| Kırmızı çizgi. |
VCC |
| Siyah çizgi |
GND |
| Sarı çizgi |
TX |
| Yeşil çizgi |
RX |
5. Boyut
6. Sıkça Sorulan Sorular
1. S: Ürüne kendi logomu koyabilir miyim?
A: Elbette. Logo, evin üzerine basılabilir ve şirketin adı isim plaketine kazınabilir.
2S: Kalite kontrolüne ne dersiniz?
A: Tüm ürünler paketlenmeden önce 3 kez test edilecektir.
3S: Deneme siparişi verebilir miyim, örneğin 1 pc?
A: Kesinlikle, deneme siparişi kabul edilebilir. Genel olarak, stokta ortak modellerimiz var. Ödeme aldıktan sonra 1 hafta içinde örnek gönderilecektir.
4S: Gereksinimlerime göre tasarlayabilir misiniz?
A: Tabii ki, ekibimiz süt akış ölçümümüzün sizin için mükemmel çalışmasını sağlamak için sizin için tasarlayacaktır.
7Şirket Bilgisi
Xi'an Kacise, ISO 9001-2008, GJB 9001B-2009, CE, içsel güvenlik patlama geçirmez ve izole güvenlik patlama geçirmez vb.Ürünlerimizin uluslararası standartlara uygun olmasını sağlayan.
10 yıldır basınç, seviye ve akış ölçüm cihazları ve ilgili ürünler üretimi konusunda uzmanlaştık.Tüm personelimizin çabalarıyla, profesyonel bir ölçüm cihazı üreticisi ve çözüm sağlayıcısı olduk ve sürekli ürün kalitesini geliştirmeye çalışıyoruz.
Kacise sensörü şu anda Amerika, İspanya, Avustralya, Şili ve diğer 20 ülke ve bölgeye ihraç edildi ve birçok olumlu geri bildirim aldı.Yurtdışındaki distribütörlerimiz de artıyor.Biz makul fiyatlar, verimli üretim süresi ve iyi satış sonrası hizmet bizim prensibimiz olarak ve karşılıklı gelişme için daha fazla müşteri ile işbirliği umut
