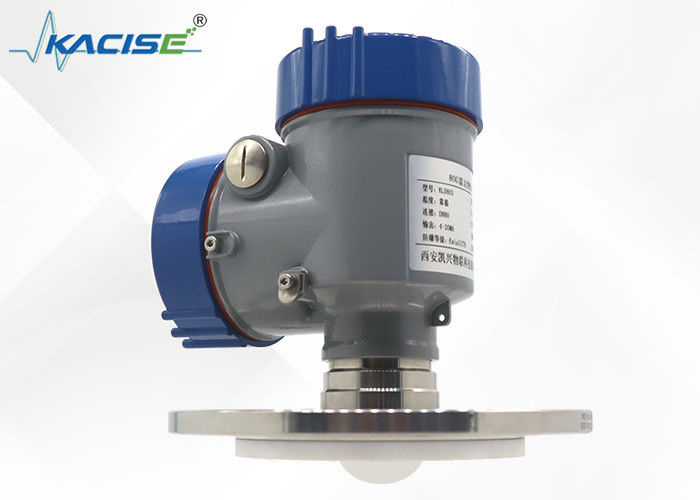

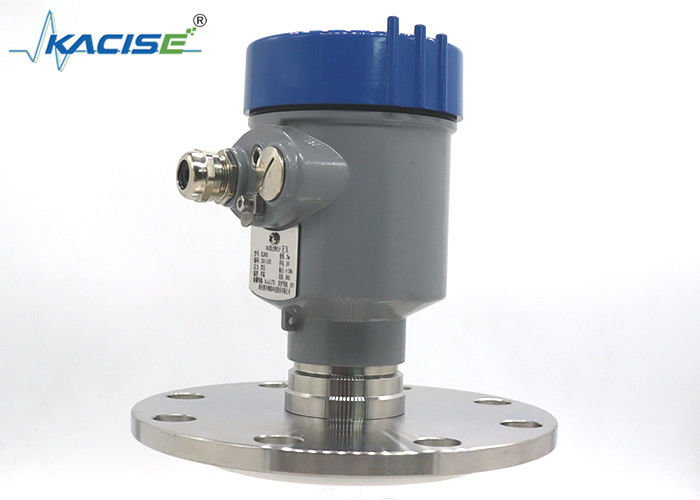

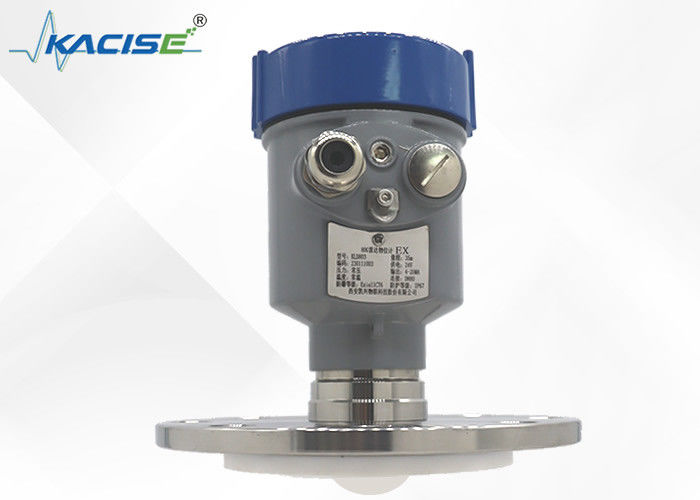

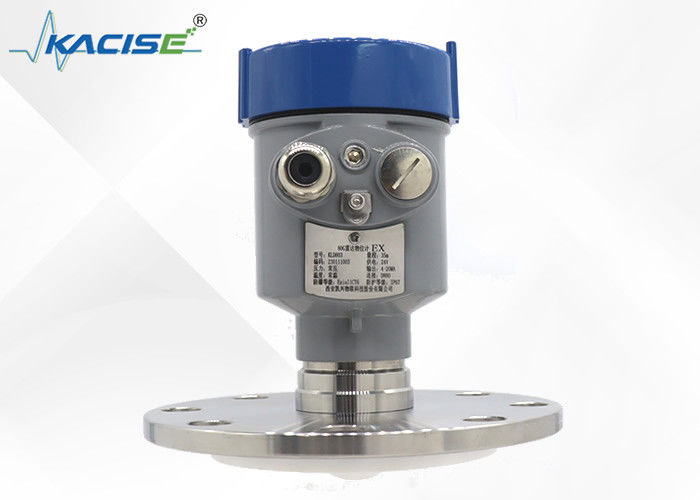

KLD803 PTFE Anti-korozyon Radar seviye ölçüm cihazı, küçük kör nokta ve doğru seviye ölçümü için 80GHz frekansı ile

KLD803 PTFE korozyon önleyici radar seviye göstergesi, en zorlu seviye ölçüm gereksinimlerini karşılamak üzere tasarlanmış son teknoloji ürünü bir cihazdır. Olağanüstü korozyon önleme özellikleri sağlayan PTFE malzemeyle tasarlanmıştır. Bu, ölçüm cihazının kimyasal depolama tankları, atık su arıtma tesisleri ve geleneksel malzemelerin hızla bozunacağı endüstriyel işleme tesisleri gibi zorlu ve aşındırıcı ortamlarda kullanılmasına olanak tanır.

Bu radar seviye göstergesinin dikkat çekici özelliklerinden biri de küçük kör noktasıdır. Bu, karmaşık tank geometrilerinde veya değişen dielektrik sabitleri olan maddelerle çalışırken bile son derece doğru ve güvenilir ölçümler sağlayabileceği anlamına gelir. Küçük kör nokta hataları en aza indirir ve ölçüm cihazının sıvı veya katı seviyesini hassas bir şekilde algılayabilmesini sağlar. Kurulumu ve yapılandırması kolaydır, mevcut proses kontrol sistemlerine sorunsuz entegrasyona olanak tanır ve verimli operasyon ve envanter yönetimi için hayati önem taşıyan gerçek zamanlı düzeyde veriler sağlar.

1. Sürekli ve doğru ölçüm
   Radar seviye göstergesi ölçüm özelliği nedeniyle ortamdan etkilenmez ve geniş bir uygulama alanına sahiptir. Temassız ölçümdür, ortamın yüzeyine temas etmez ve farklı ortamları doğru ve hızlı bir şekilde ölçebilir. Prob sıcaklık, basınç, gaz vb.'den neredeyse hiç etkilenmez.

2. Parazit yankısını bastırma işlevi vardır
   Eklemlerden kaynaklanan parazit yankıları ve radar seviye göstergesinin ışın aralığı içindeki besleme veya boşaltma gürültüsü, dahili bulanık mantık kontrolü tarafından otomatik olarak bastırılabilir.

3. Doğru ve güvenli enerji tasarrufu
   Radar seviye göstergesi vakum ve basınç altında ölçüm yapabilir, doğru ve güvenlidir. Herhangi bir kısıtlama olmaksızın çeşitli durumlara uygulanabilir. Radar seviye göstergesinde kullanılan malzemelerin kimyasal ve mekanik özellikleri oldukça stabil olup, malzemeler geri dönüştürülebilir olup bu da son derece çevre dostudur.

4. Bakım gerektirmez ve güçlü çalışabilirlik sağlar
   Neredeyse kesintisizdir, ölçüm ortamıyla doğrudan teması yoktur, vakum ölçümü, sıvı seviyesi ölçümü veya malzeme seviyesi ölçümü gibi hemen hemen her türlü durumda kullanılabilir. Gelişmiş malzemelerin kullanılması nedeniyle son derece karmaşık kimyasal ve fiziksel koşullara dayanıklıdır ve doğru, çalıştırılabilir, uzun vadeli kararlı analog veya dijital seviye sinyalleri sağlayabilir.

5. Kolay bakım ve basit kullanım
   Radar seviye göstergesinde arıza alarmı ve kendi kendine teşhis fonksiyonları bulunur. Arızayı, çalışma ekranı modülü tarafından verilen hata koduna göre analiz edin, arızayı zamanında belirleyin ve ortadan kaldırın, bakım ve kalibrasyonu daha rahat ve doğru hale getirin ve cihazın normal çalışmasını sağlayın.

6. Geniş uygulama yelpazesi, neredeyse tüm ortamları ölçebilir
   Radar seviye göstergesi, tank gövdesinin şeklinden küresel tankların, yatay tankların, silindirik tankların, silindirik koni tankların vb. sıvı seviyesini ölçebilir; tank fonksiyonundan depolama tanklarının ve tampon tanklarının sıvı seviyesini ölçebilir. sıvı seviyesini ölçmek için mikrodalga tüpleri ve bypass tüpleri; Ölçülen ortamdan sıvıyı, parçacıkları, bulamacı vb. ölçebilir.

Mm cinsinden birim:

Flanş kurulumu
Flanş kurulumu kullanıldığında cihaz ile tank arasındaki minimum mesafe
duvar 200 mm olmalıdır.
① referans düzlemi
② damar merkezi veya simetri ekseni

Kaldırma Kurulumu

Radar dalgası elektromanyetik dalganın özel bir şeklidir. Radar seviye göstergesi, malzeme seviyesini tespit etmek için elektromanyetik dalganın özel performansını kullanır. Elektromanyetik dalgalar, uzay buharı ve toz gibi girişim kaynaklarına nüfuz edebilir ve engellerle karşılaşıldığında kolayca yansıtılır. Ölçülen ortamın iletkenliği ne kadar iyi olursa veya dielektrik sabiti ne kadar büyük olursa, yankı sinyalinin yansıma etkisi o kadar iyi olur.

Radar dalgasının frekansı ne kadar yüksek olursa, fırlatma açısı o kadar küçük olur, birim alan başına enerji (manyetik akı veya alan gücü) o kadar büyük olur, dalganın zayıflaması o kadar küçük olur ve radar seviye göstergesinin ölçüm etkisi o kadar iyi olur.

Kurulumda dikkat edilmesi gereken sorunlar
(1) Sıvı malzemeleri ölçerken sensörün ekseni ortamın yüzeyine diktir; Katı malzemeleri ölçerken, katı ortamın yığın açısı olduğundan sensörün belirli bir açıyla eğilmesi gerekir.
(2) Yanlış yansımaları önlemek için besleme portundan kaçının.
(3) Sensör, kemerli tankın ortasına monte edilmemelidir (aksi takdirde sensör tarafından alınan yanlış yankılar artacaktır), tank duvarına çok yakın monte edilmemelidir ve kurulum konumu, tankın yarıçapının 1/2'si olmalıdır.
(4) Güçlü girdap akımlarının olduğu yerlere kurulum yapmaktan kaçının. Örneğin: karıştırma veya güçlü kimyasal reaksiyon vb. nedeniyle ölçüm için dalga kılavuzu veya bypass tüpü kullanılması tavsiye edilir.
(5) Sensör borunun üzerine monte edilmişse antenin borudan dışarı çıkması gerekir. Korna anteni adaptörden en az 10 mm dışarı çıkar. Çubuk antenler 100 veya 250 mm'ye kadar uzunlukları alır. 250mm çapını devralın. Bağlantı borusunun çapını arttırma yöntemi, bağlantı borusu tarafından üretilen parazit yankısını azaltmak için benimsenebilir.
