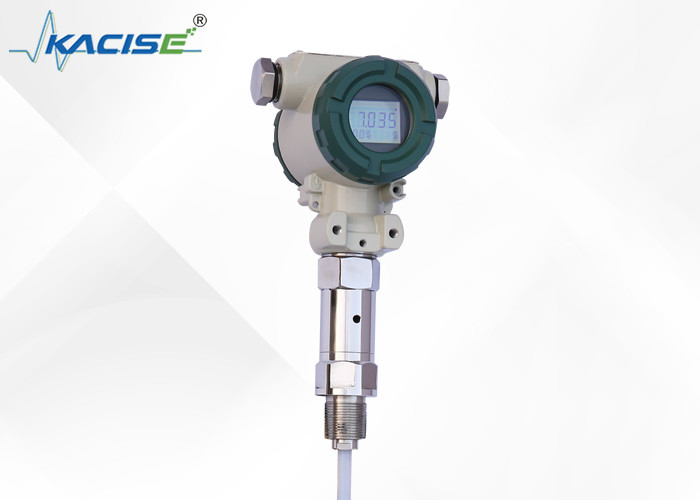

KCF6021-1-230mm 32MPa IP67 Su geçirmez Kapasitif Yakıt Seviyesi Sensörü -50 ~ 250 °C Sonda Sıcaklığı

Ürün Tanımı:

KCF600 serisi kapasitif seviye vericisi, yüksek sıcaklık ve basınç, yüksek korozyon,Kristalleşme eğilimi, ve kolaylıkla bağlanabilir. Özellikle su, asit ve alkali çözeltileri ve kazanlardaki su seviyelerini ölçmek için uygundur. İletici hareketli veya esnek parçaları içermez,Yüksek güvenilirlik sunuyor, kolay montaj ve makul bir maliyetle mükemmel darbe direnci.ve farklı basınç tabanlı seviye iletici çeşitli durumlarda.

Göndericinin anahtar bileşenleri, hassas sıcaklık-kompensasyonlu ve doğrusallık-düzeltme olan gelişmiş RF kapasitif algılama kullanır.Bu bileşenler daha sonra standart bir elektrik sinyaline dönüştürülür.Sistem HART, CANBUS ve 485 gibi iletişim protokolleriyle yapılandırılabilir.Sadece iki tuş basma ile "sıfır" ve "menzil"in otomatik kalibrasyonunu sağlayan, çeşitli karmaşık durumlara uyum sağlayabilir.

Özellikleri:

Teknik parametreler:

● Islak malzeme: 316 paslanmaz çelik,1Gr18Ni19Tior veya PTFE

●Uzun süreli istikrar: ≤0.2% FS/Yıl,

●Sıcaklık dalgalanması:≤0.02%FS/°C (aralık 0~70°C)

●Patlama seviyeleri: İçsel olarak güvenli ExiraIIC T6, Alev geçirmez Ext II C T5

●Koruma:IP67

● İçsel olarak güvenli parametreler:Ui:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

Electrüzerindeİk Bennterface a)nd sBenGnas defiçindeİçion

İletici, standart ikinci katman veya üç telli bir enstrüman.Sinyal hattı kalkanlı kablo veya bükülmüş çift olmalıdır., diğer güç kablosu tüpüyle veya bir sonraki çukurla veya yakın yüksek güçli ekipmanlarla bir araya gelmeye çalışmayın.

PBencture1: Sta)nDard Ben...evEl tÖdemeBenttEr wBenriçinded dBena)gram

1 Boş iğne

24-20mA+

34-20mA-

4Boş iğne

İki tel bağlantısı

1Sinyal çıkışı

224V güç kaynağı

3Ortaq bir zemin

4Boş iğne

Üç tel bağlantısı

PBencture2: HANT1 evrakmUNicatBen...ntÖdemeBenttEr wBenrBenÇeviri:a)gram

PBencture3:Ben...- Hayır.rBennsBencaBen...Ben...Y sa)fe wBenrBenÇeviri:a)gra)m

Kurulum

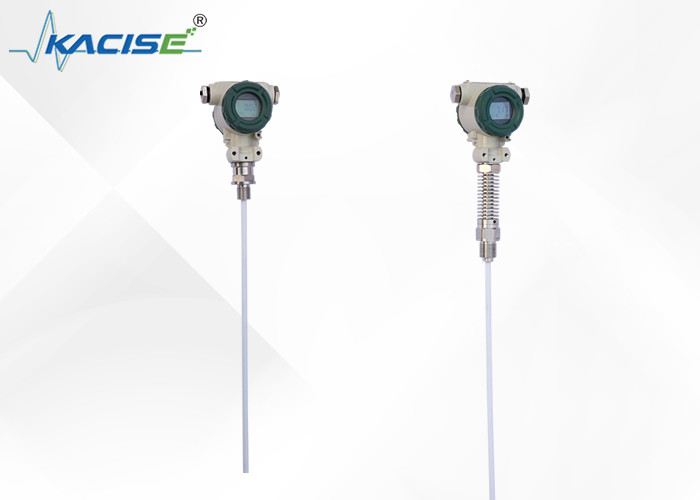

Kablo ve çubuk seviyesindeki verici, farklı site koşullarına uyum sağlamak için çeşitli sabit yollara sahiptir.5 dişi iplik veya flens, üç kurulum yöntemini seçebilirsiniz (duvara monte edilmiş, yatay boru rafı ve dikey boru rafı, bu da sizi yerinde kurulumda kullanışlı hale getirir.

Daha büyük hareketliliğin ortamını ölçerken, kullanıcı, sensörün istikrarının rolünü oynayabilecek sensörün şiddetli salınmasını önlemek için ağırlık bağlamını seçebilir.Ağır nesneler ağırlık eklerken konteynerin altına konmalıdır.Sensörün kablosunu kırmamak için.

Site koşulları kötü olduğunda, kullanıcı yabancı cisim hasarının önlenmesi veya ölçüm doğruluğunu etkilemesi için sensörü korumak için sensör kalkanını kullanmalıdır.

Eğer konteynerler metal değilse, KCF600 çubuk seviyesinde bir verici kullanırken kablo erişimli verici kablosunu konteynerin altına koymalıyız.Aksi takdirde ölçüm doğru değildir..

Bu ürün fabrikada kalibre edilmiştir; alan ayarlama ihtiyacı aşağıdaki yöntemleri kullanabilir:

A: Zeki. CyrcÇekil. dEbuggİlişkihOd:

Sıfır noktası ---- Sıvı seviyesi en düşük noktada bulunduğunda, "Z" tuşunu ve "S" tuşunu 8 saniye basılı tutarak aynı saatte serbest bırakıldıktan sonra "Z" tuşuna tıklayın.Çıkış akımı otomatik olarak 4mA'ya ayarlanır..

Sıvı seviyesi en yüksek noktada olduğunda, "Z" tuşunu ve "S" tuşunu 8 saniye basılı tutarak aynı saatte serbest bırakın ve sonra "S" tuşuna tıklayın.Çıkış akımı otomatik olarak 20mA'ya ayarlanır..

B: AGörevlicÇekil. DebÇatlak buluştuhod:

Sıvı seviyesi bir sonraki sınırda olduğunda, tornavida yavaşça dönen "Z" potentiometer kullanın, 4mA yakın ammeter okumaları gözlemlemek

Sıvı seviyesi üst sınırda olduğunda, tornavida yavaşça dönen "S" potansyometre kullanın ve 20mA yakın ammeter okumaları gözlemlemek

Ve sıfır ve aralık doğru 4mA ve 20mA olana kadar 2-3 kez daha çalıştırın.

- Hayır.Te:

1Ürünlerin ürün sertifikası ve el kitabı ile birlikte tedarik edilmesi, ürün numarası, teknik parametreler, kablolama şeması ve üretim tarihi, lütfen hatayı önlemek için kontrol edin.

2. Kurulum ürün bağlantısı ve iplik türlerine dayalı olmalıdır, site arayüzünün ürün arayüzü ile tutarlı olup olmadığını kontrol edin.Dikişlere dikkat edin., tork doğrudan verici kafesine eklenemez ve sadece altı taraflı verici arayüzüne eklenebilir.

3Kablolama şirket talimatlarına sıkı sıkıya uymalı.

4Bu ürün, hassas bir enerji dönüştürme aracıdır, parçalanmayı, çarpışmayı, düşmeyi ve sert reddedilmeyi yasaklar.

5Işınlatıcı çalışmaya başlayınca hemen çalışmaya başlıyor, ama çıkış 30 dakika ısınma sonrasında istikrarlı olabilir.

6Normal olmayan kullanım, elektrik kesilmesi, kontrol veya teknik departmanımızla doğrudan iletişime geçmek.

7Taşıma, depolama, orijinal ambalajı geri getirmek ve serin, kuru, havalandırılmış bir depoda depolanmalıdır.

8Montaj sürecinde sensör telinin derisinin kırılmasını önlemek için dikkat edilmelidir.

9Sensör kablosunu kurarken, havuz duvarından mesafe en az 10cm yukarıda olmalıdır, aksi takdirde ölçüm doğru olmaz.

10Tüm PTFE yapısının topraklama hattı ve çubuk seviyesinin

ölçülen ortamlar; aksi takdirde ölçüm doğru olmaz.

11Kurulum alanı etkili yıldırım koruma önlemleri almalıdır.

12Bu serideki herhangi bir vericinin kabukları topraklanmış olmalıdır; topraklama direnci 4Ω'dan az olmalıdır.

13Güvenlik bariyeri patlama geçirmez sertifikalandırılmalıdır; kurulum gereksinimleri talimatların gereksinimlerine uymalıdır.

14İletici "0" bölgesi için kullanıldığında, bariyerle çalışan güç transformatörleri GB3836.4-2000 NO. 8'in gereksinimlerini karşılamalıdır.1.

Uygulamalar:

Kacise sıvı seviyesi ölçer, GPS izleme çözümlerinde yakıt seviyesinin izlenmesi de dahil olmak üzere çok çeşitli uygulamalar için uygundur.Güvenli ve güvenilir çalışmayı sağlamak için 2 ′′ 28VDC'lik bir güç kaynağı voltajı ile çalıştırılır ve güvenlik bariyerinden çalıştırılmalıdır.Sonda sıcaklık aralığı -50 ~ 250 °C ve basınç aralığı -0.1MPa ~ 32MPa'dır, bu da çeşitli endüstriyel ortamlarda kullanılmak için idealdir.

Kacise sıvı seviyesi ölçerinin HART İletişim/485 / CAN Otobüs İletişim ile 4 ′′ 20mA,4 ~ 20mA çıkış sinyali vardır ve bu da onu çok çeşitli endüstriyel kontrol sistemleriyle uyumludur.Kurulumu kolaydır ve en az 2 adet sipariş miktarına sahiptir.Ürün bir kartona paketlenmiş ve teslim süresi 5 iş günüdür.

Kacise sıvı seviyesi ölçer, çeşitli senaryolarda kullanılabilen son derece çok yönlü bir üründür.tankların asla boş kalmadığını ve pahalı duraklama sürelerinin önlenmesini sağlamakYakıt tüketimini izlemek ve araçların optimal verimlilikte çalışmasını sağlamak için GPS izleme çözümlerinde de kullanılır.

Özetle, Kacise Sıvı Seviyesi Ölçütü, çok çeşitli endüstriyel uygulamalar için uygun yüksek kaliteli bir üründür.doğruİster bir kamyonun ya da endüstriyel bir tankın yakıt seviyelerini izlemeniz gerekirse, ister GPS izleme çözümlerinde kullanılacak kapasitans seviyesi dedektörü arıyorsanız,Kacise sıvı seviyesi ölçer mükemmel bir seçimdir.

Ambalaj ve Nakliye:

Ürün ambalajı:

• 1 sıvı seviyesi ölçer
• Kullanım Kılavuzu
• Koruyucu Kutusu

Nakliye:

• 7 iş günü içinde gemi
• Standart nakliye ücretleri geçerlidir.
• İzleme bilgileri verilecektir.
