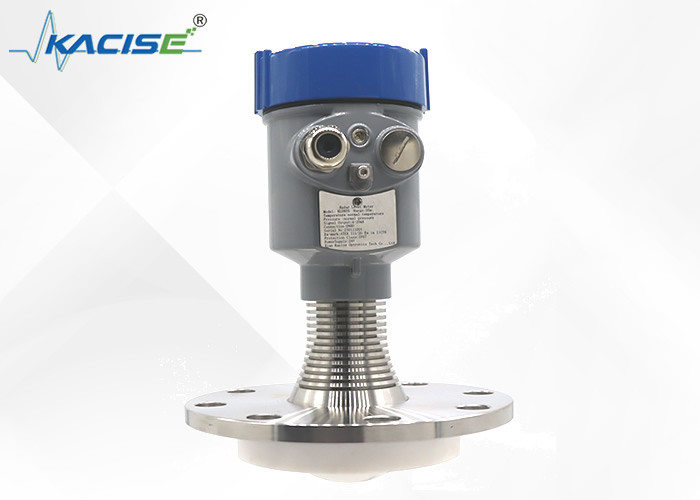

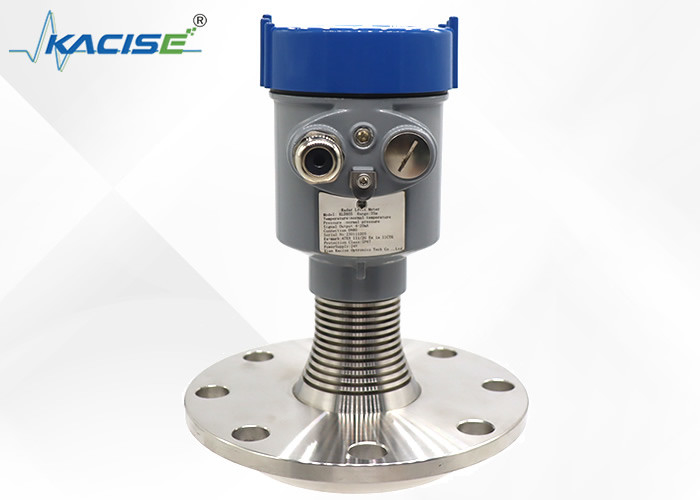

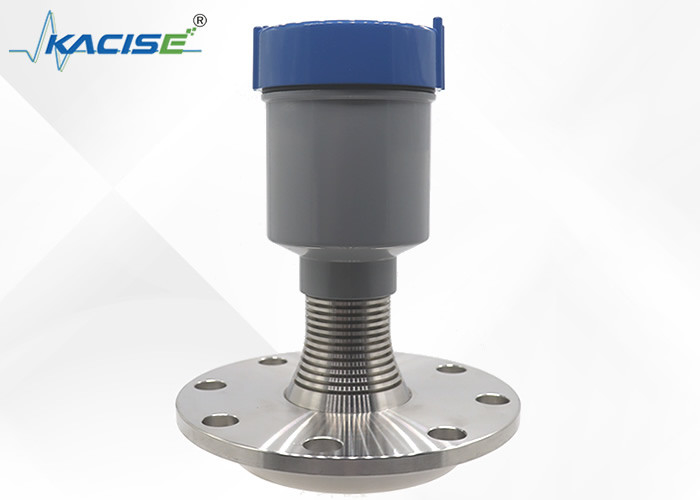

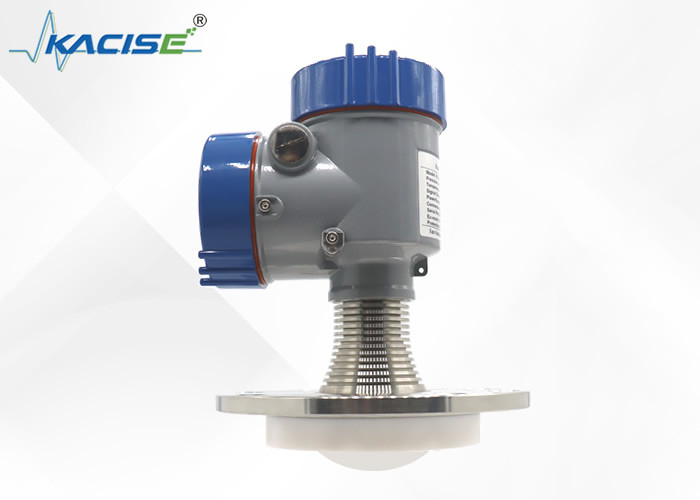

KLD805 80GHz 76mm Lens Anten Radar Yüksek Sıcaklık ve Basınç İçin Sıvı Seviye Göndericisi
Tanıtım
KLD805 80GHz 76mm Lens Anten Radar Sıvı Seviye Göndericisi, yüksek sıcaklık ve basınç ortamları için özel olarak tasarlanmış olağanüstü bir cihaz.80GHz frekansı ve 76mm lens antenini kullanıyor.Bu verici sıvı seviyelerini doğru bir şekilde ölçer, aşırı koşullarda bile güvenilir veriler sağlar ve verimli endüstriyel süreç kontrolünü sağlar.
Özellik
● Yüksek sinyal-gürültü oranı, küçük boyutlu kör bölge
● Yüksek çözünürlük, 1 mm
● Daha yüksek hassasiyet, ±2MM
● Daha dar yayım açısı, 3°'luk anten ışını açısı
● Daha kısa dalga boyu, ölçüm ortamının yüzeyinde daha iyi yansıtıcı özellikler
Spesifikasyon
| Orta |
güçlü koroziv sıvı, buhar, köpük, yüksek sıcaklık ve yüksek basınç |
| Ölçme aralığı |
0.1m10/20/30/60/100m |
| Süreç bağlantısı |
Flanş ≥ DN80 |
| Süreç sıcaklığı |
-40~200°C |
| Süreç basıncı |
-0,1 ∼2,5MPa |
| Anten boyutu |
76 mm lens anten |
| Anten malzemesi |
PTFE |
| Doğruluk |
±2mm (35m'den küçük bir aralık)
±5 mm (35m ile 100m arasında bir aralık)
|
| Koruma sınıfı |
IP67 |
| Merkezi frekans |
80GHz |
| Atış açısı |
3° |
| Güç kaynağı |
İki tel /DC24V |
| |
Dört tel /DC12~24V |
| |
Dört tel /AC220V |
| Kaplama |
Alüminyum/ paslanmaz çelik |
| Sinyal çıkışı |
İki tel: 4...20mA/HART protokolü |
| |
Dört tel: 4...20mA/ RS485 Modbus |
Ürün Boyutu
Birim mm:
Kurulum Yöntemi
Flanş montajı
Flanş montajı kullanıldığında, cihaz ile tank arasındaki minimum mesafe
Duvar 200 mm olmalı.
1 veri düzlemi
2 damar merkezi veya simetri eksen
Yükseltme Tesisi
Radar seviye vericisi yaygın olarak kullanılan bir malzeme ölçüm cihazıdır, malzemelerin yüksekliğini doğru bir şekilde ölçebilir ve analizi ve işleme için veriyi kontrol sistemine iletebilir.Radar seviyesindeki vericinin güçlü bir toleransı olmasına rağmen, yüksek sıcaklıkta kullanıldığında özel dikkat gerektirir.
Yüksek sıcaklık ortamı, radar seviye vericisinin ölçüm doğruluğuna büyük bir etkiye sahip olacak, esas olarak yüksek sıcaklık malzemenin genişlemesine neden olacak,böylece malzemenin ölçüm sonuçlarını etkilerYüksek sıcaklık koşullarında, malzemenin genişlemesi, malzemenin yüksekliğinin ölçümünde sapmalara neden olur ve böylece malzemenin gerçek tüketimini etkiler.Ayrıca, yüksek sıcaklık ortamı, elektronik bileşenlerin ve mekanik parçaların ömrünü ve istikrarını azaltmak gibi radar seviye ölçümünün malzeme özelliklerini de etkileyecektir.
Bu nedenle, radar seviyesinde vericinin yüksek sıcaklıklı bir ortamda kullanılması gerektiğinde, sabit performansını sağlamak için özel malzemeler ve işleme yöntemleri seçilmesi gerekir.Seviye verici ölçüm çubuğu ve anten genellikle çelik ve seramik gibi yüksek sıcaklığa dayanıklı malzemelerden yapılırEk olarak, seviye vericinin devresinin, elektronik bileşenler üzerindeki yüksek sıcaklığın olumsuz etkilerini önlemek için özel koruma işlemine de maruz kalması gerekir.Yüksek sıcaklıklardan kaynaklanan iletken korozyonunun önlenmesi için kondansör plakaları ve indüktörler için koruyucu kapaklar kurmak.
