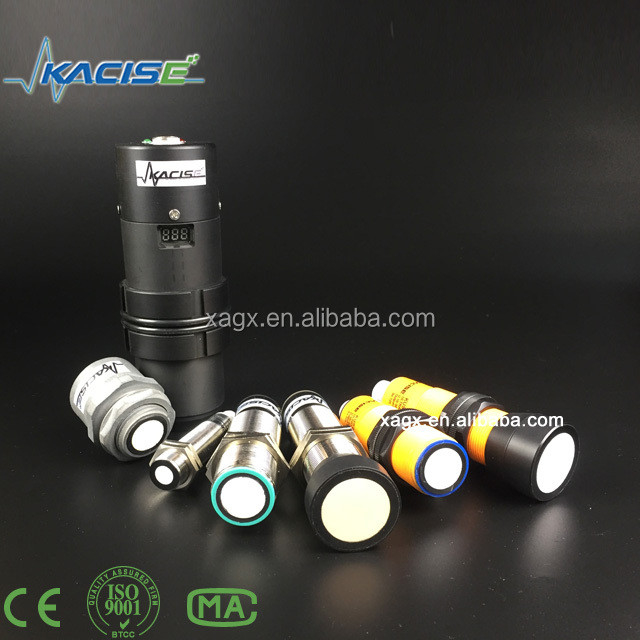

Tanıtım
GXUS serisi ultrasonik sensörler endüstriyel otomasyonda çeşitli uygulama senaryolarını kapsar.Kapılardaki dolma seviyesini ölçme veya tespit görevleri: en farklı uygulama gereksinimlerine çözümler sunuyorlar.
Dijital anahtarlama çıkışları veya 4-20 mA analog arayüzü olan sensörler yaygın.Çoğu sensör bir arayüz aracılığıyla öğretilebilir veya parametre edilebilir ve bu nedenle ilgili uygulamaya uyarlanabilir.
Özellikleri
Yüksek çözünürlük
Kısa yanıt süresi
Küçük kör bölge
Çeşitli çıkışlar: anahtar, analog veya RS232/485 çıkışı
Spesifikasyon
GXUS-M18
GXUS-M30
|
Algılama aralığı
|
70... 1000 mm; 120... 2000 mm; 200... 3000 mm
|
|
Standart hedef plaka
|
100 mm x 100 mm
|
|
Değiştiricinin frekansı
|
Yaklaşık 255 kHz
|
|
Yanıt gecikmesi
|
Yaklaşık 125 ms
|
|
LED mavi
|
Güç açık.
|
|
LED sarı
|
katı: değerlendirme aralığındaki nesne
|
|
yanıp sönen: program fonksiyonu, nesne tespit edildi
|
|
LED kırmızı
|
katı: Hata
|
|
yanıp sönen: program fonksiyonu, nesne tespit edilmedi
|
|
Çalışma voltajı UB
|
10... 30 V DC, dalgalanma 10 % SS
|
|
Sıkıntısız güç kaynağı I0
|
≤45 mA
|
|
Çıktı türü
|
1 analog çıkış 0-10V veya 4...20mA.
|
|
Karar
|
0En fazla algılama menzilinde.11 mm
|
|
Karakteristik eğrinin sapması
|
±Tam ölçek değerinin %1'i
|
|
Tekrar doğruluk
|
±0.1 % tam ölçek değerinden
|
|
Yük impedansı
|
> 1kOhm
|
|
Sıcaklığın etkisi
|
±1.5 % tam ölçek değerinden
|
|
Çevre sıcaklığı
|
-25... 70 °C (-13... 158 °F)
|
|
Depolama sıcaklığı
|
-40... 85 °C (-40... 185 °F)
|
|

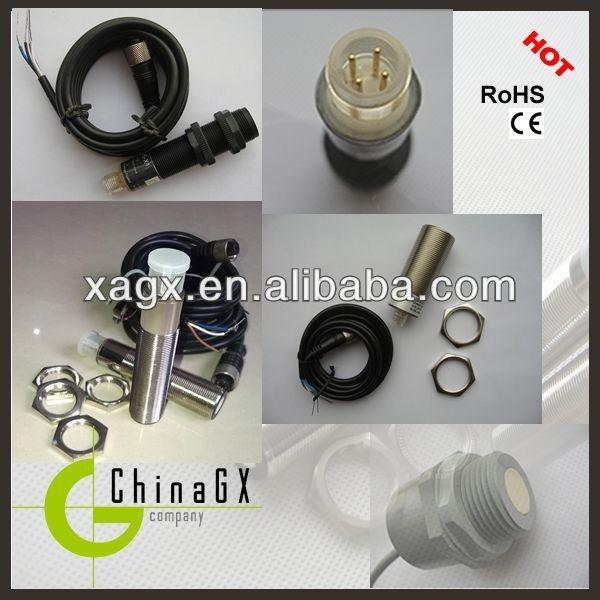

Bağlantı tipi
|
Aygıt konektörü M12 x 1, 4 pin
|
|
Koruma derecesi
|
IP65 (IP66 seçilebilir)
|
|
Malzeme
|
Kaplama: nikel kaplamalı tunç
veya paslanmaz çelik
veya plastik
|
|
Değiştiriciler: epoksi reçine/çürük cam küre karışımı;
Polyuretan köpüğü
|
Değerlendirme sınırlarının ayarlanması
Ultrasonik sensör, TEACH-IN girişine -UB veya +UB besleme voltajını uygulayarak ayarlanabilen iki değerlendirme sınırına sahip analog bir çıkışa sahiptir.Tedarik voltajı en az 1 saniye boyunca TEACH-IN girişine uygulanmalıdır.. LED'ler, sensörün TEACH-IN prosedürü sırasında hedefi tanıdığını gösterir. Alt değerlendirme sınırı A1 -UB, A2 +UB ile öğretilir.
İki farklı çıkış fonksiyonu ayarlanabilir:
1Analog değer nesneye olan mesafenin artmasıyla artar (artış rampası)
2. Analog değer nesneye olan mesafe artışıyla düşer ( düşen rampa)
Değerlendirme sınırları sadece değerlendirme sonrası ilk 5 dakika içinde belirlenebilir.Güç aç.
Değerlendirme sınırlarını daha sonra değiştirmek için,Kullanıcı, istenen değerleri sadece yeni bir Aktarma'dan sonra belirleyebilir.
TEACH-IN yükselen rampası (A2 > A1)
-Alt değerlendirme sınırında konum nesnesi
- TEACH-IN alt sınırı A1 ile - UB
- Yukarı değerlendirme sınırında konum nesnesi
- TEACH-IN üst sınırı A2 + UB
TEACH-IN düşme rampası (A1 > A2):
-Alt değerlendirme sınırında konum nesnesi
- TEACH-IN alt sınırı + UB ile A2
- Yukarı değerlendirme sınırında konum nesnesi
- TEACH-IN üst sınırı A1 ile - UB
Öntanımlı ayar
A1: kullanılamaz alan
A2: nominal algılama aralığı
Çalışma modu: yükselen ramp
LED Ekranlar
|
Çalışma moduna bağlı olarak görüntüler
|
Kırmızı LED
|
Sarı LED
|
|
TEACH-IN değerlendirme sınırı
Nesne tespit edildi.
Hiçbir nesne tespit edilmedi.
Nesne belirsiz (TEACH-IN geçersiz)
|
Kaldır
parlamalar
üzerinde
|
parlamalar
Kaldır
Kaldır
|
|
Normal mod (değerlendirme aralığı)
|
Kaldır
|
üzerinde
|
|
Suç
|
üzerinde
|
Önceki durum
|
GXUS-M56
|
Uzaklık aralığı
|
50...500mm;100...1000mm;200...3000mm;300...5000 mm;
500...6000mm
|
|
Karar
|
3 mm veya % 0.1(Hangisi daha büyük?)
|
|
Yanıt süresi
|
< 200ms
|
|
Görüntüle
|
LED
|
|
Emisyon açısı
|
20°
|
|
Analog çıkış
|
4~20mA/500Ω yükleme
|
|
Scadı çıkışı
|
RELEY DC 30V/ 5A, PNP/NPN(Seçmeli)
|
|
RS232/485
|
MODBUS protokolü veya özelleştirilmiş protokol (ihtiyaç duyulmaz))
|
|
Güç kaynağı
|
Standart 24VDC(±% 15)
|
|
Çevre sıcaklığı
|
- 20~+60°C
|
|
Koruma sınıfı
|
IP65 (IP66 seçilebilir)
|
|
Kurulum
|
M56*2
|
