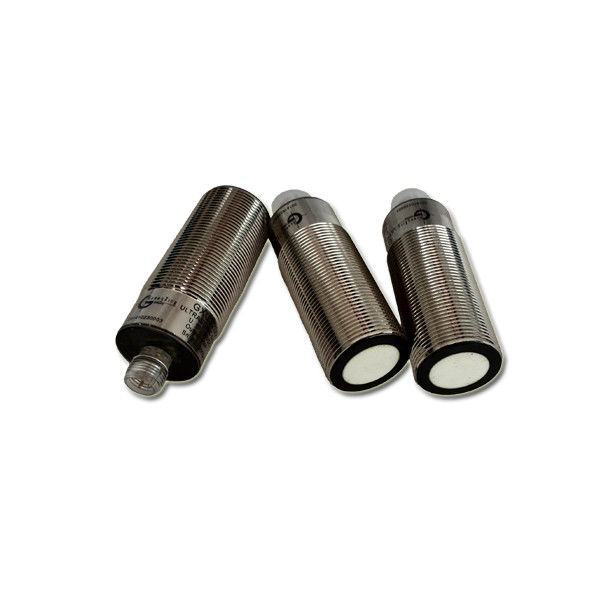

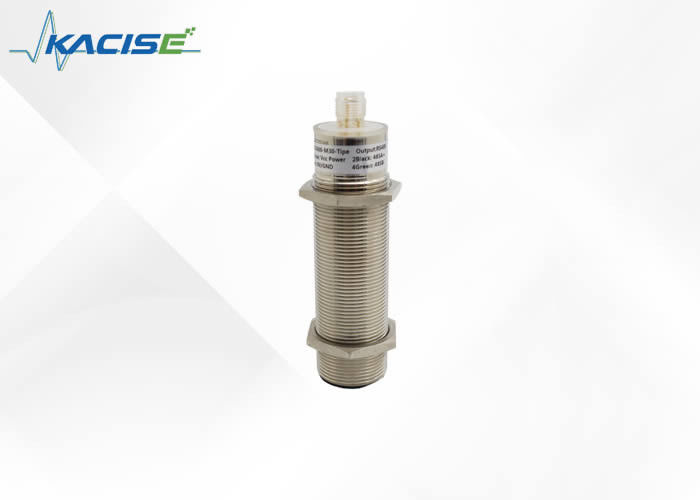

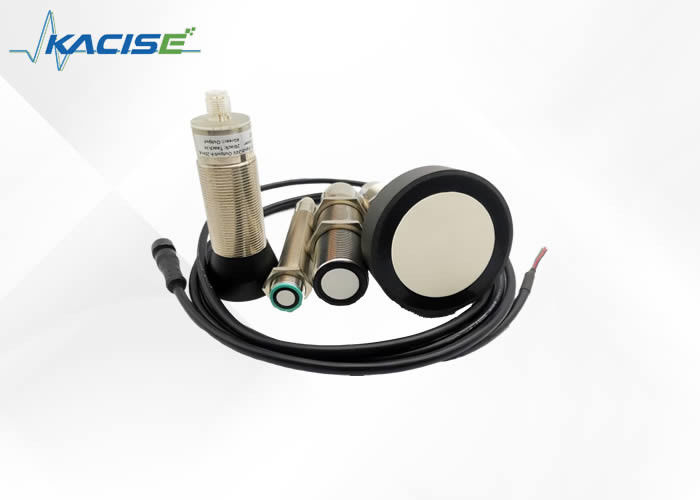

2024 yeni tasarlanmış ultrasonik su seviye sensörü, ölçüm mesafesi 100mm-5000mm
Özellikler
- Bu benzer ürünün birçok çeşidiyle uyumludur.
- Yüksek hassasiyet
- Okumalar 3 metre içinde her 33 mS'ye (30Hz) kadar veya 10 metre içinde her 80 ms'ye (12,5Hz) kadar gerçekleşebilir.
- Serbest çalışma işlemi, korucu bilgilerini sürekli olarak ölçebilir ve çıkarabilir
- Çok düşük ortalama akım çekişiyle 9V-28V besleme
- Analog (40-20mA, 0/1-5V, 0/1-10V), RS485, Can bus gibi çok çeşitli çıkış tipi.
- Sensör 40 KHz, 112 KHz, 175 KHz, 300 KHz, 1 MHz'de çalışır
2018 yeni tasarlanmış ultrasonik sensörün kısa tanıtımı
Bu sensör, IP67 su girişini karşılayacak şekilde tasarlanmış kompakt, sağlam PVC veya paslanmaz çelik muhafaza içinde çok kısa ila uzun mesafe algılama ve ölçüm sağlar. Güç 9,0V-28V çalışması, 0,1 metreden 10 metreye kadar olan nesneleri algılar ve 0,001 metre veya 0,01 metre çözünürlükle 0,25 metreden 10 metreye kadar sonar aralığı bilgisi sağlar. Dahil edilen arayüz çıkış formatları, darbe genişliği çıkışı, analog voltaj çıkışı 0/4-20mA akım çıkışı, NPN/PNP çıkışı ve RS485,RS232 çıkışı modbus-RTU ve modbus-ASCII desteklidir.
Parametreler
| Genel Özellikler |
| Algılama mesafesi 100.4000mm |
| Ayar aralığı 100.4000mm |
| Kullanılmayan alan 0.200mm |
| Standart hedef plakası 100mm×100mm |
| Dönüştürücü frekansı Yaklaşık 112kHz |
| Yanıt gecikmesi Yaklaşık 195 ms |
| Göstergeler/Çalıştırma araçları |
| LED mavi Güç açık |
LED sarı Anahtarlama durumu göstergesi
Yanıp sönüyor: program işlevi nesnesi algılandı |
LED kırmızı sürekli kırmızı: Hata Kırmızı,
Yanıp sönüyor: program fonksiyonu, nesne algılanmadı |
| Elektriksel özellikler |
| Çalışma gerilimi UB10.30VDC,dalgalanma10%ss |
| Güç tüketimi P0≤900 mW |
| Çıkış |
| Çıkış tipi analog çıkış 0,10V |
| Çözünürlük değerlendirme aralığı [mm]/4000, ancak ≥ 0,35 mm |
| Karakteristik eğrinin sapması tam ölçekli değerin ≤%0,2'si |
| Tekrarlama doğruluğu Tam ölçekli değerin ≤%0,1'i |
| Yük empedansı 0,500 Ohm |
| Sıcaklık etkisi tam ölçekli değerden ≤%2 |
| Ortam koşulları |
| Ortam sıcaklığı -25,70°C |
| Depolama sıcaklığı -40,85°C |
| Mekanik özellikler |
| Koruma sınıfı IP67 |
| Bağlantı Konnektörü M12x1,4-PIN |
| Malzeme Muhafaza Pirinç, nikel kaplama |
Dönüştürücü Epoksi reçine/içi boş cam küre karışımı;
Poliüretan köpük |
| Ağırlık 60g |
Harici senkronizasyon
Sensör, kare dalga voltajının harici uygulamasıyla senkronize edilebilir. Senkronizasyon girişindeki bir senkronizasyon darbesi bir ölçüm döngüsünü başlatır. Darbenin süresi 100 μs'den büyük olmalıdır. Ölçüm döngüsü bir senkronizasyon darbesinin düşen kenarıyla başlar. Düşük seviye > 1 s veya açık senkronizasyon girişi, sensörün normal çalışmasına neden olacaktır. Senkronizasyon girişindeki yüksek seviye sensörü devre dışı bırakır. İki çalışma modu mevcuttur:
1. Aynı senkronizasyon sinyali ile birden fazla sensör kontrol edilebilir. Sensörler senkronize edilmiştir.
2. Senkronizasyon darbeleri döngüsel olarak bireysel sensörlere gönderilir. Sensörler multipleks modda çalışır.
Dahili senkronizasyon
Dahili senkronizasyon yapabilen en fazla 5 sensörün senkronizasyon bağlantıları birbirine bağlanır. Güç uygulandığında bu sensörler multipleks modda çalışacaktır.
Senkronize edilecek sensör sayısına göre yanıt gecikmesi artar. TEACH-IN sırasında senkronizasyon yapılamaz ve bunun tersi de geçerlidir. Değerlendirme sınırlarının öğretilmesi için sensörlerin senkronize olmayan bir şekilde çalıştırılması gerekir.
Not:
Senkronizasyon seçeneği kullanılmazsa senkronizasyon girişinin toprağa (0V) bağlanması veya sensörün bir V1 kablo konnektörü (4 pinli) üzerinden çalıştırılması gerekir.
Değerlendirme limitlerinin ayarlanması
Ultrasonik sensör, iki öğretilebilir değerlendirme limitine sahip bir analog çıkışa sahiptir. Bunlar, besleme gerilimi - U uygulanarak ayarlanır.Bveya + UBTEACH-IN girişine. Besleme gerilimi en az 1 saniye süreyle TEACH-IN girişine uygulanmalıdır. LED'ler, TEACH-IN prosedürü sırasında sensörün hedefi tanıyıp tanımadığını gösterir. Alt değerlendirme sınırı A1, - U ile öğretilirB, A2 + U ileB.
İki farklı çıkış fonksiyonu ayarlanabilir:
1. Nesneye olan mesafe arttıkça analog değer de artar (yükselen rampa)
2. Analog değer nesneye olan mesafe arttıkça düşer (düşen rampa)
Değerlendirme limitleri yalnızca değerlendirmeden sonraki ilk 5 dakika içinde belirtilebilir.
Gücü açın. Değerlendirme limitlerini daha sonra değiştirmek için,
kullanıcı istenen değerleri yalnızca yeni bir Açılıştan sonra belirleyebilir.
TEACH-IN yükselen rampası (A2 > A1)
- Nesneyi alt değerlendirme sınırına konumlandırın
- TEACH-IN alt sınırı A1 ile - UB
- Nesneyi üst değerlendirme sınırına konumlandırın
- + U ile TEACH-IN üst sınırı A2B
TEACH-IN düşme rampası (A1 > A2):
- Nesneyi alt değerlendirme sınırına konumlandırın
- + U ile TEACH-IN alt limiti A2B
- Nesneyi üst değerlendirme sınırına konumlandırın
- TEACH-IN üst sınırı A1 ile - UB
Varsayılan ayar
A1: kullanılamayan alan
A2: nominal algılama aralığı
Çalışma modu: yükselen rampa
