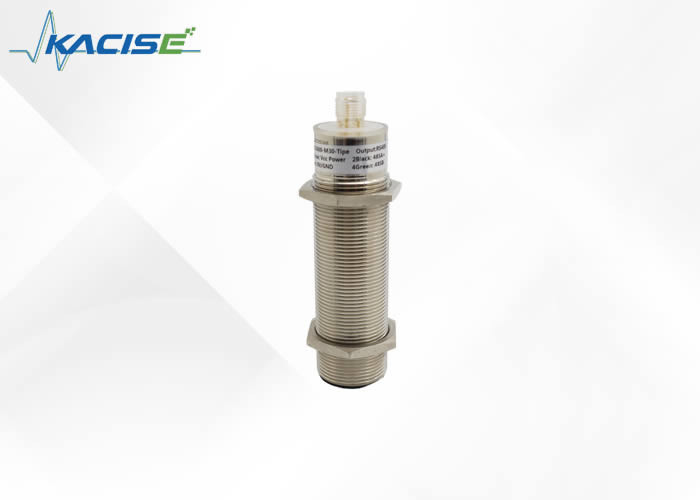

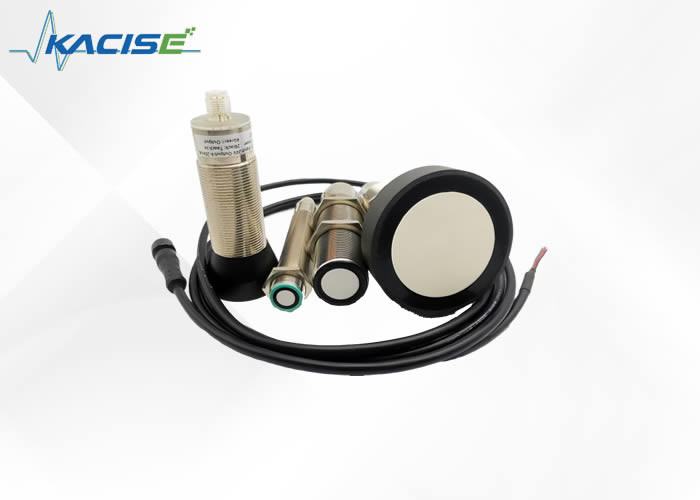

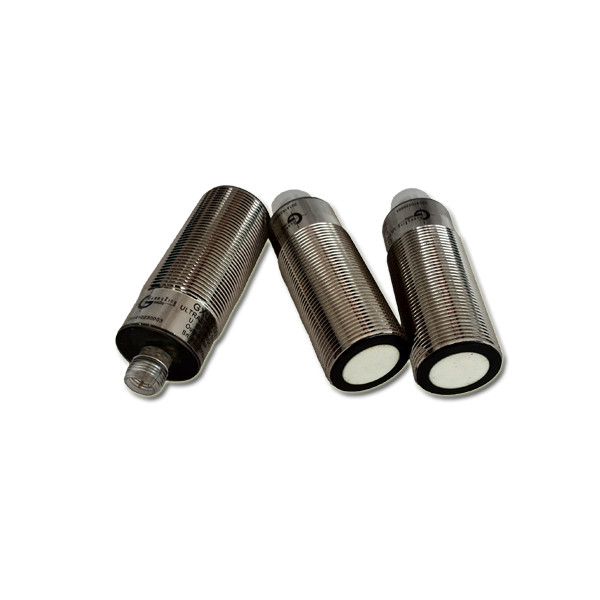

2024 yeni tasarlanmış ultrasonik su seviyesi sensörü ölçüm mesafesi 100mm-5000mm ile
Özellikleri
1Bu benzer ürünün birçok türüyle uyumludur.
2Yüksek duyarlılık.
3. Okuyuşlar 3 metre içinde her 33 ms ((30 Hz) veya 10 metre içinde her 80 ms ((12.5 Hz) meydana gelebilir.
4Serbest çalıştırma sürekli olarak ölçmek ve çıkış ranger bilgi
5. 9V-28V güç kaynağı çok düşük ortalama akım çekimi
6Analog (40-20mA, 0/1-5V, 0/1-10V), RS485, Can otobüsü gibi çok türlü çıkış türleri.
7Sensör 40 kHz, 112 kHz, 175 kHz, 300 kHz, 1 MHz'de çalışır.
2018 yeni tasarlanmış ultrasonik sensörünün kısa tanıtımı
Bu sensör, IP67 su girişi karşılaması için tasarlanmış kompakt, sağlam bir PVC veya paslanmaz çelik korumasında çok kısa menzilli ve uzun menzilli algılama sağlar.0V-28V işlevi, 0'dan nesneleri algılar..1metre ile 10metre arasında ve sonar menzil bilgilerini 0.25metre dışından 10metre dışına 0.001metre veya 0.01metre çözünürlükle sağlar.Analog voltaj çıkışı 0/4-20mA akım çıkışı, NPN/PNP çıkışı ve RS485, RS232 çıkışı modbus-RTU ve modbus-ASCII desteklenir.
Parametreler
|
|
|
Genel Özellikler
|
|
Algılama mesafesi 100.4000mm
|
|
Düzenleme aralığı 100.4000mm
|
|
Kullanılamaz alan 0.200mm
|
|
Standart hedef plaka 100 mm × 100 mm
|
|
Değiştiricinin frekansı yaklaşık 112 kHz.
|
|
Yanıt gecikmesi Yaklaşık 195ms
|
|
Göstericiler/İşlem araçları
|
|
LED mavi Açık
|
|
LED sarı Değişim durumunu gösterir
Parlama: program fonksiyonu nesnesi tespit edildi
|
|
LED kırmızı kalıcı kırmızı: Hata kırmızı,
Yanıp sönen: program fonksiyonu, nesne tespit edilmedi
|
|
Elektriksel özellikler
|
|
Çalışma voltajı UB10.30VDC, dalgalanma %10ss.
|
|
Güç tüketimi P0≤ 900 mW
|
|
Çıkış
|
|
Çıktı tipi analog çıkış 0.10V
|
|
Çözünürlük değerlendirme aralığı [mm]/4000, ancak ≥ 0,35 mm
|
|
Karakteristik eğrinin sapması, tam ölçek değerinin %0,2'si
|
|
Tekrarlama doğruluğu, tam ölçek değerinin %0,1'i
|
|
Yük impedansı 0.500 Ohm
|
|
Tam ölçek değerinden sıcaklık etkisi ≤2%
|
|
Çevre koşulları
|
|
Çevre sıcaklığı -25,70°C
|
|
Depolama sıcaklığı -40.85°C
|
|
Mekanik özellikler
|
|
Koruma derecesi IP67
|
|
Bağlantı bağlantısı M12x1,4-PIN
|
|
Malzeme Konaklama Nikel kaplamalı tunç
|
|
Değiştiriciler: Epoksi reçine/çürük cam küre karışımı;
Polyuretane köpüğü
|
|
Ağırlığı 60g
|
Dış senkronizasyon
Sensör, bir kare dalga voltajının harici uygulanmasıyla senkronize edilebilir. Senkronizasyon girişindeki senkronizasyon darbeleri bir ölçüm döngüsünü başlatır.Darbelerin süresi 100 μs'den fazla olmalıdır.. Ölçüm döngüsü, senkronizasyon darbesinin düşüş kenarıyla başlar. Düşük bir seviyede > 1 s veya açık bir senkronizasyon girişi sensörün normal çalışmasına neden olur.Senkronizasyon girişinde yüksek bir seviye sensörü devre dışı bırakırİki çalışma modu mevcut:
1Birden fazla sensör aynı senkronizasyon sinyali ile kontrol edilebilir.
2Senkronizasyon darbeleri döngüsel olarak bireysel sensörlere gönderilir. Sensörler multiplex modunda çalışır.
İç senkronizasyon
Dahili senkronizasyon yapabilen en fazla 5 sensörün senkronizasyon bağlantıları birbirine bağlanır. Güç uygulandığında, bu sensörler multiplex modunda çalışacaktır.
Yanıt gecikmesi senkronize edilecek sensör sayısına göre artar.Değerlendirme sınırlarını öğretmek için sensörler senkronize olmayan bir şekilde çalıştırılmalıdır..
Not:
Senkronizasyon seçeneği kullanılmadığı takdirde, senkronizasyon girişi yere (0V) bağlanmalıdır veya sensör bir V1 kablo bağlantısı (4-pin) aracılığıyla çalıştırılmalıdır.
Değerlendirme sınırlarının ayarlanması
Ultrasonik sensör, iki öğretilebilir değerlendirme sınırına sahip bir analog çıkışa sahiptir.Bya da + UBTEACH-IN girişine. Tedarik voltajı TEACH-IN girişine en az 1 saniye boyunca uygulanmalıdır. LED'ler sensörün TEACH-IN prosedürü sırasında hedefi tanıdığını gösterir.Aşağı değerlendirme sınırı A1 ile öğretilir - UB, A2 + U ileB.
İki farklı çıkış fonksiyonu ayarlanabilir:
1Analog değer nesneye olan mesafenin artmasıyla artar (artış rampası)
2. Analog değer nesneye olan mesafe artışıyla düşer ( düşen rampa)
Değerlendirme sınırları sadece değerlendirme sonrası ilk 5 dakika içinde belirlenebilir.
Daha sonra değerlendirme sınırlarını değiştirmek için,
Kullanıcı, istenen değerleri sadece yeni bir Aktarma'dan sonra belirleyebilir.
TEACH-IN yükselen rampası (A2 > A1)
- Alt değerlendirme sınırında konum nesnesi
- TEACH-IN alt sınırı A1 ile - UB
- Yukarı değerlendirme sınırında konum nesnesi
- TEACH-IN üst sınırı + U ile A2B
TEACH-IN düşme rampası (A1 > A2):
- Alt değerlendirme sınırında konum nesnesi
- TEACH-IN alt sınırı + U ile A2B
- Yukarı değerlendirme sınırında konum nesnesi
- TEACH-IN üst sınırı A1 ile - UB
Öntanımlı ayar
A1: kullanılamaz alan
A2: nominal algılama aralığı
Çalışma modu: yükselen ramp
