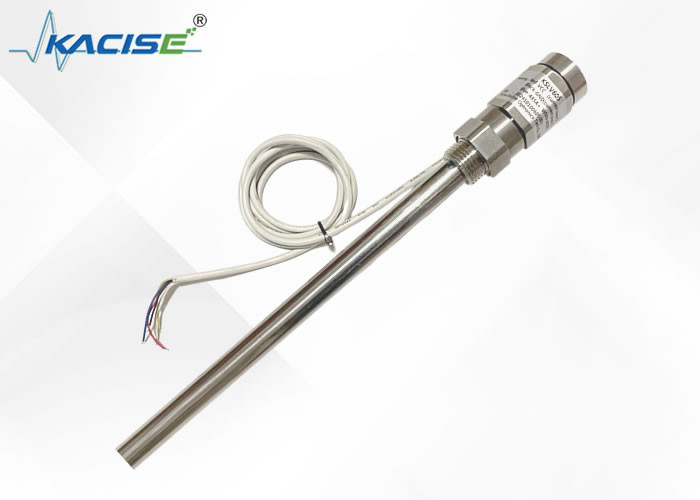

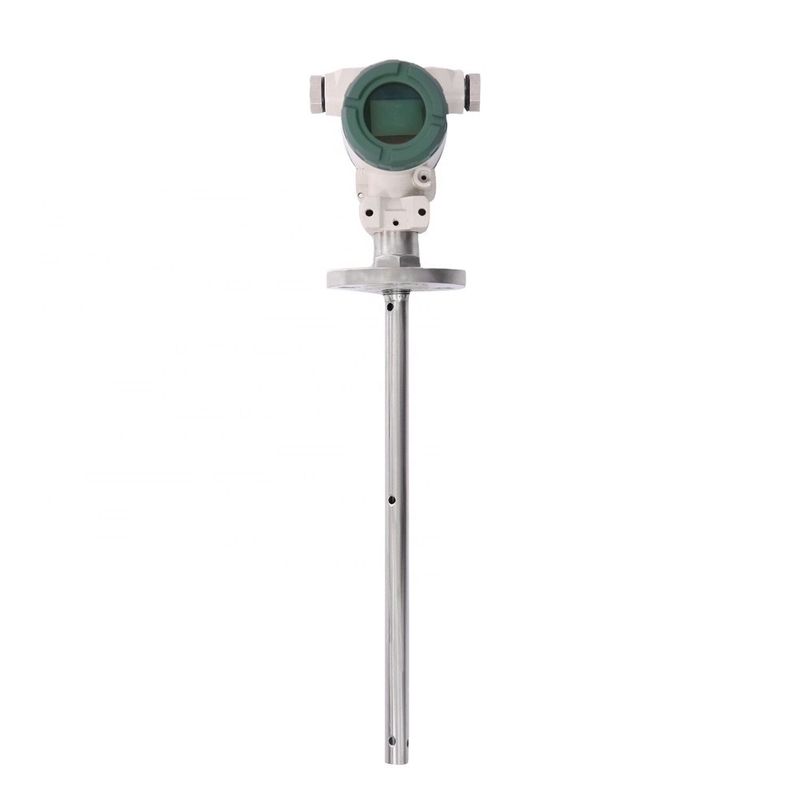

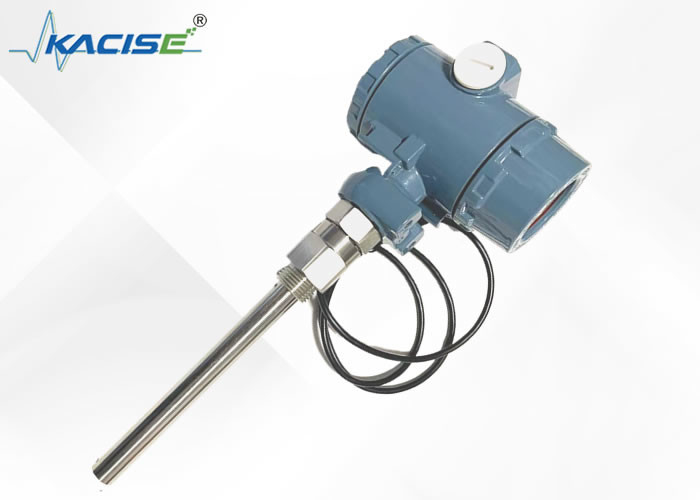

KSLV605 Serisi Sıvı Tank Seviye Ölçü Sensörü Koruma Derecesi IP67 ile Yüksek Doğruluk

1 Genel Açıklama

Kapasitif akıllı sıvı seviyesi sensörü, sıvı, yağ, katı, arayüz ve ölçüm için kullanılabilen bir sıvı seviyesi (malzeme seviyesi) verici. Hareketli parçalar yoktur,Güvenilirlik çok iyileşti., su buharı, toz veya kondansiyon tarafından etkilenmez ve istikrarlı ve güvenilir uzun süreli çalışma, yüksek hassasiyet, iyi doğrusallık, yüksek sıcaklığa direnç avantajlarına sahiptir,Yüksek basınç direnci, vb. Akıllı sıvı seviyesi ölçer, iki tel (döngüyle çalışan) 4 ~ 20mADC ölçüm sinyalidir, ayarlanması kolaydır, kablosuz iletim, 485 iletim vb.kimyasal, metalürji, elektrik enerjisi, kağıt, ilaç ve diğer alanlar.

2Özellik

■Modbus protokolünün entegre edilmesi kolaydır.

■Sade yapısı, hareketli veya esnek bileşenler olmadan, bu nedenle yüksek güvenilirliğe ve minimum bakıma sahiptir.Orta ve küçük bakım.

■Çeşitli sinyal çıkışları, farklı sistem yapılandırmaları için uygundur.

■Yüksek sıcaklık ve yüksek basınçlı kapların seviyesini ölçmek için uygundur ve ölçülen sıvının sıcaklığı, spesifik ağırlığı ölçülen değerden etkilenmez,ve konteynerin şekli ve basıncı.

■ Özellikle asit ve alkali gibi güçlü koroziv sıvıların ölçümü için uygundur.

■Mükemmel aşırı akım, aşırı voltaj ve güç kaynağı kutupsal koruma.

■Kablosuz seviye sensörü kablosuz uzaktan iletişimi fonksiyonuna sahiptir.

■Herhangi bir ortamı ölçebilir.

3 Özellikleri

●Tespit menzili: 0.1~30m

● Kapasitans ölçüm aralığı: 10PF ̇ 500PF

●Doğruluk: 0.1 sınıf, 0.2 sınıf, 0.5 sınıf, 1 sınıf

Basınç aralığı: -0.1MPa32MPa

●Sondun sıcaklık direnci: -50~250°C

● Çevre sıcaklığı: -40~85°C

● Depolama sıcaklığı: -55°C+125°C

●Giriş sinyali: 4 ¢ 20mA, 485 iletişim, vb.

● Kablosuz çıkış seviye sensörünün iletişim mesafesi 200 metreden azdır ve güç kaynağı voltajı 3,3-36V'dir (iletileri pil güç kaynağı)

●Güç kaynağı voltajı: 536V DC

●Seviye sensörü malzemesi: 316 paslanmaz çelik, 1Gr18Ni19Ti veya PTFE

●Uzun süreli istikrar: ≤0.1% FS/yıl,

●Sıcaklık kayması: ≤0.01%FS/ °C (%70 °C aralığında)

●Patlama geçirmez sınıf: ExibIICT6

●Koruma seviyesi: IP67

4 Yapı

Kapasitif sıvı seviyesi sensörlerinin farklı uygulama durumları ve parametreleri nedeniyle farklı yapıları vardır, ancak genel olarak ana yapısı kabaca iki parçaya bölünebilir,yani sensör kısmı ve verici kısmıResimde görüldüğü gibi:

Resimdeki A, doğrudan konteyner ekipmanına veya ölçümlere inen sensörü gösterir

ölçüm tüpünün ölçüm ortamında

Şekildeki B ve C, ekipmanların bağlantısı için kullanılan sıvı seviyesi ölçüm ve kontrol cihazının gaz fazı ve sıvı fazı bağlantı flensleri,Ve ekipmandaki sıvı ve basınç ölçüm silindirine çekilir..

Şekildeki D, sensör elektrotu ile kapasitans oluşturabilen sıvı seviyesi ölçüm ve kontrol cihazının ölçüm silindirini gösterir.

Şekilde gösterilen E, sıvı seviyesi ölçüm ve kontrol cihazındaki kirleri düzenli olarak dışa aktarabilen kanalizasyon flensidir.Sıvı seviyesi ölçüm ve kontrol cihazının ölçüm tüpünün içini temiz tutun., ve sensörün kirlere yapışmasını önleyin.

Şekilde gösterilen F, kapasitandan standart akım sinyaline dönüştürme cihazı olan verici,ve tüm sıvı seviyesi ölçüm ve kontrol cihazının merkezi parçasıdır.Ana işlevi, sensör tarafından gönderilen sıvı seviyesi değişiminden kaynaklanan kapasitans değişikliği artışını almak ve dönüşümden sonra 4-20mADC standart akım sinyali çıkarmaktır.Bu verici askeri entegre cihazları kullanıyor., düşük güç tüketimi, yüksek sıcaklık direnci, güçlü güvenilirlik ve içsel güvenlik gereksinimlerini karşılar.

Not: Göndericinin ve ölçüm tüpünün arasında, birkaç mühürden oluşan bir mühürleme parçası vardır.ölçüm ortamının sensörle temas halinde olmasını sağlayabilen ancak sızdırmayacağıBu bölüm önemli bir mühürleme parçasıdır, kazaları önlemek için lütfen üreticinin izni olmadan sökmeyin.
