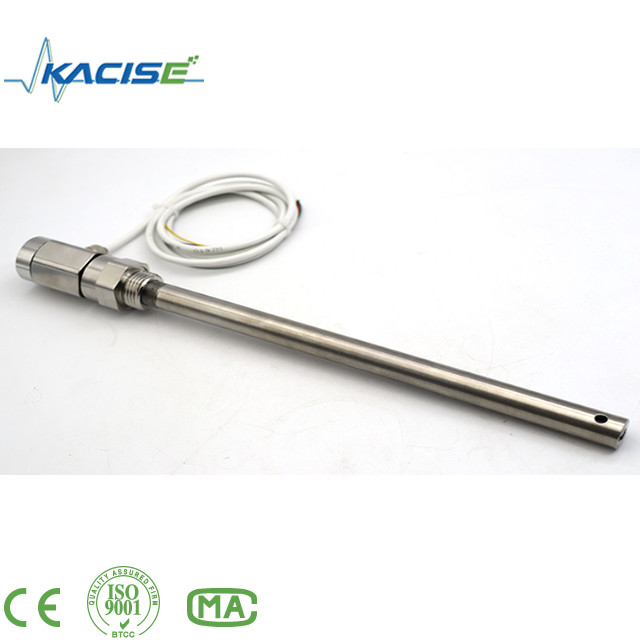

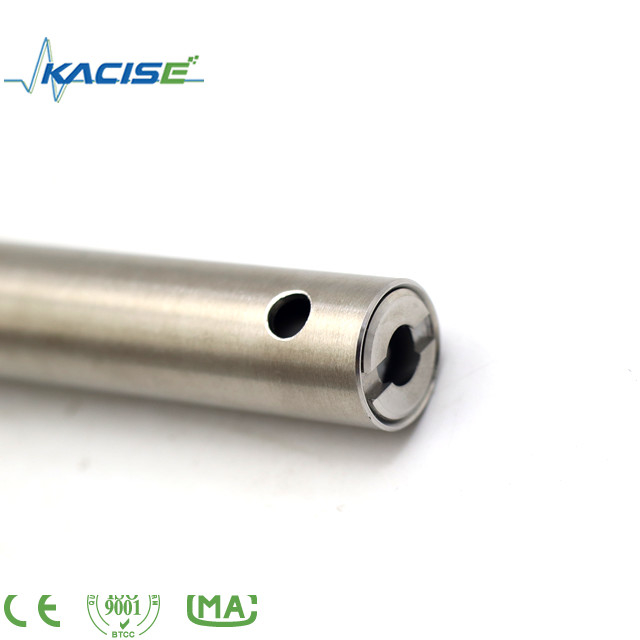

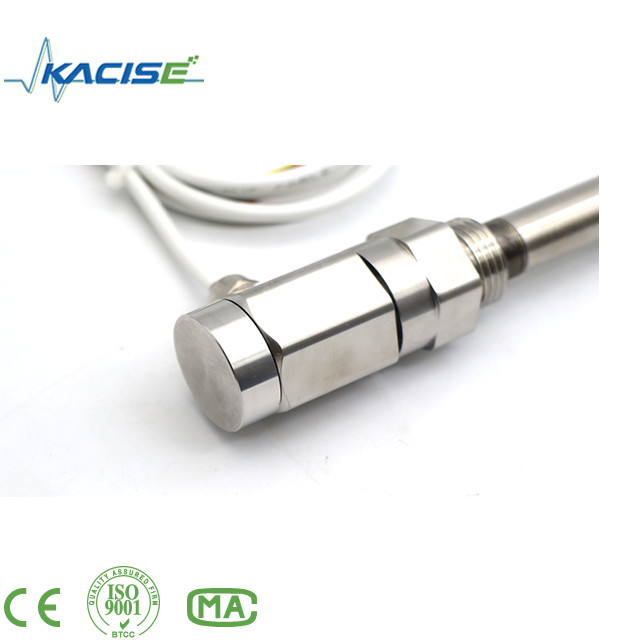

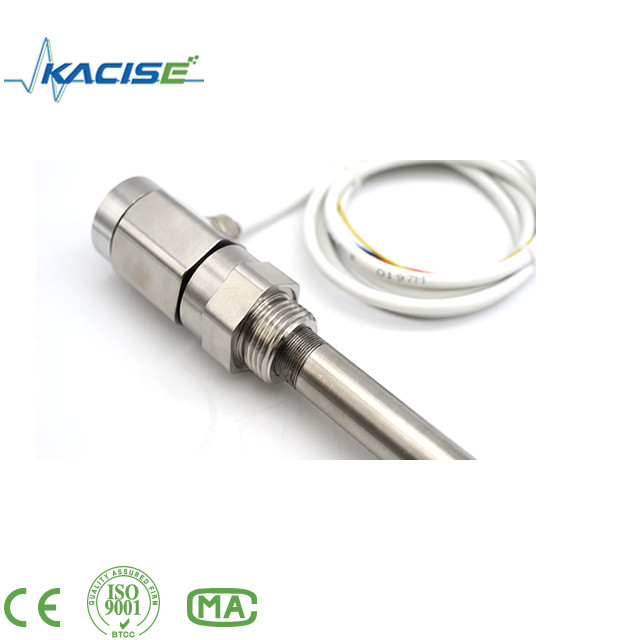

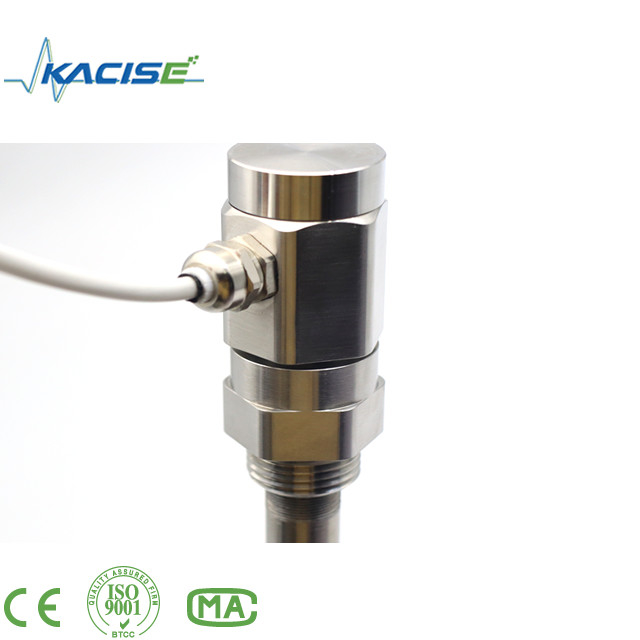

KSLV605 kapasitif seviye sensörü
1 Genel Açıklama
Kapasitif akıllı sıvı seviye sensörü, sıvı seviyesini (malzeme seviyesini) ileten bir alandır.Sıvı, yağ, katı, ara yüz ve ölçüm. Hareketli parçalar yok, güvenilirlik büyük ölçüde iyileştirildi,Su buharı, toz veya kondansiyon tarafından etkilenmez ve istikrarlı ve güveniliruzun süreli çalışma, yüksek hassasiyet, iyi doğrusallık, yüksek sıcaklığa direnç, yüksek basınçdirenç, vb. Akıllı sıvı seviye ölçümcüsü iki tel (döngüyle çalışan) 4 ~ 20mADC ölçümdür.sinyal, ayarlanması kolay, kablosuz iletim, 485 iletim vb.Kimya, metalürji, elektrik enerjisi, kağıt, ilaç ve diğer alanlar.
2 Özellik
Modbus protokolü entegre etmek kolaydır.
Herhangi bir hareketli veya esnek bileşen olmadan basit yapı, bu nedenle yüksek güvenilirlik ve minimumNormal koşullarda, rutin büyük, orta ve küçük işletmelerin bakımını yapmak gerekmez.Küçük bakım.
Çeşitli sinyal çıkışları, farklı sistem yapılandırmaları için uygundur.
Yüksek sıcaklıklı ve yüksek basınçlı kapların seviyesini ölçmek için uygundur ve ölçülendeğer, ölçülecek sıvının sıcaklığı, spesifik ağırlığı ve şekli vekonteynerin basıncı.
Özellikle asit ve alkali gibi güçlü koroziv sıvıların ölçümü için uygundur.
Mükemmel aşırı akım, aşırı voltaj ve güç kaynağı kutupsal koruma.
Kablosuz seviye sensörü kablosuz uzaktan iletişimi fonksiyonuna sahiptir.
Herhangi bir ortamı ölçebilir.
3 Spesifikasyon
Bulma menzili: 0.1~30m
Kapasitans ölçüm aralığı: 10PF~500PF
Kesinlik: 0.1 sınıf, 0.2 sınıf, 0.5 sınıf, 1 sınıf
Basınç aralığı: -0.1MPa~32MPa
Sonda sıcaklık direnci: -50~250°C
Çevre sıcaklığı: -40~85°C
Depolama sıcaklığı: -55°C~+125°C
Çıkış sinyali: 4~20mA, 485 iletişim, vb.
Kablosuz çıkış seviye sensörünün iletişim mesafesi 200 metreden azdır ve güçbesleme voltajı 3.3-36V (eleksiyonel pil güç kaynağı)
Güç kaynağı voltajı: 5~36V DC
Seviye sensörü malzemesi: 316 paslanmaz çelik, 1Gr18Ni19Ti veya PTFE
Uzun vadeli istikrar:≤0%1 FS/yıl,
Sıcaklık dalgalanması:≤0.01% FS/°C(0 aralığında)~70°C)
Patlama geçirmez sınıf: ExibIICT6
Koruma seviyesi: IP67
4 Yapı
Kapasitif sıvı seviyesi sensörleri, farklı uygulama durumları veParametreler, ancak genel olarak ana yapısı kabaca iki parçaya bölünebilir, yani sensörResimde görüldüğü gibi:
Resimdeki A, doğrudan konteyner ekipmanına veya ölçümlere inen sensörü gösterirölçüm tüpünün ölçüm ortamında
Şekildeki B ve C, sıvı seviyesinin gaz fazı ve sıvı fazı bağlantı flensleridir.ekipman flenslerinin bağlanması için kullanılan ölçüm ve kontrol cihazı veCihazdaki sıvı ve basınç ölçüm silindirine çekilir.
Şekildeki D, sıvı seviyesi ölçüm ve kontrol cihazının ölçüm silindirini gösterir.Sensör elektrotu ile kapasitans oluşturabilir.
E, sıvı seviyesindeki kirleri düzenli olarak boşaltabilen kanalizasyon flensidir.ölçüm ve kontrol cihazı dışa, sıvının ölçüm tüpünün içini tutunSeviye ölçüm ve kontrol cihazı temiz olmalı ve sensörün kirlere yapışmasını engellemeli.
Şekilde gösterilen F, kapasitanstan standart kapasiteye dönüştürme cihazı olan verici.Akım sinyali ve tüm sıvı seviyesi ölçüm ve kontrol cihazının merkezi parçasıdır.Ana fonksiyonu, sıvı seviyesi değişikliğinden kaynaklanan kapasitans değişikliği artışını almakSensör, ve sonra dönüşümden sonra, 4-20mADC standart akım sinyali çıkarır.Düşük güç tüketimi, yüksek sıcaklığa dirençli, güçlü askeri entegre cihazları benimsiyorGüvenilirlik ve içsel güvenlik gereksinimlerini karşılar.
Not: Göndericinin ve ölçüm tüpünün arasında,ölçüm ortamının sensörle temas halinde olmasını sağlayabilen, ancakBu bölüm önemli bir mühürleme parçasıdır, lütfen sakınkazaları önlemek için üreticinin izni olmadan sökülür.
5 Ekran
6 Kablolama
KSLV606 (ekran modeli) iki kablolama yöntemine sahiptir: biri RS485, diğeri 4-20mA'dır.
1) RS485
2) 4-20mA
Kurulumdan sonra, ilk kez kullanıldığında, önce gaz faz valfini açtığınızdan emin olun vesonra sıvı faz valfini açın, sıvı seviyesinin şiddetli bir şekilde dalgalanmamasını sağlamak için,ölçüm hataları.
Ek olarak, bağlantı kablosu bağlantılarının iyi bir temas halinde olması veUzun süreli kullanımda, atık suların düzenli olarak akıtılmasına dikkat edin.Temiz bakır sıvısı almak,C-karbon sıvısı, Baohe sıcak su kulesi, kanalizasyon havuzu ve diğer kirli medya örneği olarak, bu olmalıdırTemizleyici ortamın haftada 1 ila 2 kez boşaltılması garanti edilirken, temizleyici ortam 1 ila 2 kez boşaltılmalıdır.Ayda iki kez.Göndericinin koruması, suyun, koroziv ortamın veya gazın içeri girmesini önlemek için sıkıca sarılmalıdır.Dış kuvvetle çarpışmak ve profesyonel olmayanlar tarafından sökülmesi yasaktır.Iletkenler için üç yaygın kablolama yöntemi vardır: (a) (b) (c)
Yukarıdaki resimde gösterildiği gibi, sıvı seviyesi ölçüm ve kontrol cihazının verici için üç kablolama yöntemi vardır.Şekil (a) doğrudan vericinin kablolama diyagramı ve dijital görüntüleyici gösterirŞekil (b) vericinin ve DCS kontrol sisteminin kablolama şemalarını gösterir.Şekil (c) güvenlik bariyerinden güç veren verici bağlantı şemasını gösterir.Kullanıcılar kurulum sırasında yukarıdaki üç kablolama yöntemine başvurabilirler.
