Name: KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD801
Price: 1,000.00 USD
Availability: InStock

Ev > Ürünler > Sıvı seviyesi ölçer >

KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot

80G Radar Level Gauge

PTFE Antenna Radar Level Gauge

Small Blind Spot Radar Tank Gauge

Menşe yeri:

Çin

Marka adı:

KACISE

Sertifika:

Model Number:

KLD801

Bizimle İletişim

Teklif Et

Ürün Ayrıntıları

Medium:

refer to detailed description

Measuring range:

0.05m～10/20/30/60/100m

Process connection:

refer to detailed description

Process temperature:

-40～220℃

Process pressure:

-0.1～2.5 MPa

Antenna size:

32/34/76mm lens antenna

Antenna material:

PTFE

Accuracy:

±1/±5mm

Protection class:

IP67

Center frequency:

123GHz/80GHz

Launch angle:

3°/2°

Power supply:

Two-wire /DC24V

Casing:

aluminum/plastic/stainless steel

Signal output:

two-wire /4...20mA/HART protocol

Vurgulamak:

80G Radar Level Gauge

PTFE Antenna Radar Level Gauge

Small Blind Spot Radar Tank Gauge

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 adet

Fiyat

pazarlık edilebilir

Ambalaj bilgileri

her ünitenin ayrı kutusu vardır ve tüm kutular standart paketlerde veya müşterilerin istekleri doğru

Delivery Time

5-8 work days

Payment Terms

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Yetenek temini

Haftada 1000 Adet/Adet pazarlık yapılabilir

İlişkili Ürünler

Video

NPN/PNP çıkışı ile korozyona dayanıklı kapasitif seviye verici, laboratuvar reaktörlerinde seviye izleme için kullanılır

En İyi Fiyatı Alın

Video

KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot

En İyi Fiyatı Alın

Video

0.1m~3m Capacitive Water Level Sensor High Performance And Wide Range

En İyi Fiyatı Alın

1m Liquid Tank Level Sensor IP67 Fluid Level Meter RS485 Output

En İyi Fiyatı Alın

Bizimle İletişim

86--17719566736

Şimdi iletişime geçin

Ürün Tanımı

KLD800 Serisi 80G Radar Seviye Ölçer PTFE Anten Boyutu Küçük Kör Nokta

Ürün Nitelikleri

Nitelik	Değer
Orta	ayrıntılı açıklamaya bakın
Ölçüm aralığı	0,05m～10/20/30/60/100m
Proses bağlantısı	ayrıntılı açıklamaya bakın
Proses sıcaklığı	-40～220℃
Proses basıncı	-0,1～2,5 MPa
Anten boyutu	32/34/76mm lens anten
Anten malzemesi	PTFE
Hassasiyet	±1/±5mm
Koruma sınıfı	IP67
Merkez frekansı	123GHz/80GHz
Fırlatma açısı	3°/2°
Güç kaynağı	İki telli /DC24V
Muhafaza	alüminyum/plastik/paslanmaz çelik
Sinyal çıkışı	iki telli /4...20mA/HART protokolü

Ürün Açıklaması

KLD-80G serisi radar seviye ölçer, ±2mm'ye kadar ölçüm doğruluğuna ve 0,05m'lik minimum kör bölgeye sahip 80G ultra yüksek frekanslı, milimetre dalga radardır. Lens anten tasarımı, daha küçük ışın açısı, küçük çaplı tanklar ve tanktaki karıştırma bobinleri gibi karmaşık çalışma koşulları için daha uygundur.

Daha güçlü nüfuz etme ve çoklu ölçüm modları ile, radarın yüksek sıcaklık, yüksek basınç ve yüksek toz gibi karmaşık koşullar altında bile kararlı ve doğru ölçüm yapabilmesini sağlamak için farklı endüstrilere ve madenlere göre çeşitli antenler seçilebilir.

Yüksek frekanslı 80g radar seviye ölçer, düşük bakım, yüksek performans, yüksek hassasiyet, yüksek güvenilirlik ve uzun hizmet ömrü avantajlarına sahiptir. Kapasitörler ve ağırlıklar gibi temaslı cihazlarla karşılaştırıldığında, benzersiz avantajlara sahiptir.

Temel Özellikler

Milimetre dalga radarı, ölçüm doğruluğu ±2mm'ye kadar ulaşabilir ve minimum ölçüm kör bölgesi 0,05m'dir.
Daha küçük anten boyutu, daha fazla çalışma koşulunun ölçümünü karşılar.
Çeşitli lens antenleri, daha küçük fırlatma açıları, daha yoğun enerji, daha güçlü yankı sinyalleri.
Yapışma ve yoğuşma durumunda normal olarak kullanılabilen daha güçlü penetrasyona sahiptir.
Dinamik sinyal aralığı daha geniştir ve düşük dielektrik sabiti ortamların ölçümü daha kararlıdır.
Çoklu ölçüm modları, hızlı ölçüm modunda radar yanıtı.

Model Özellikleri

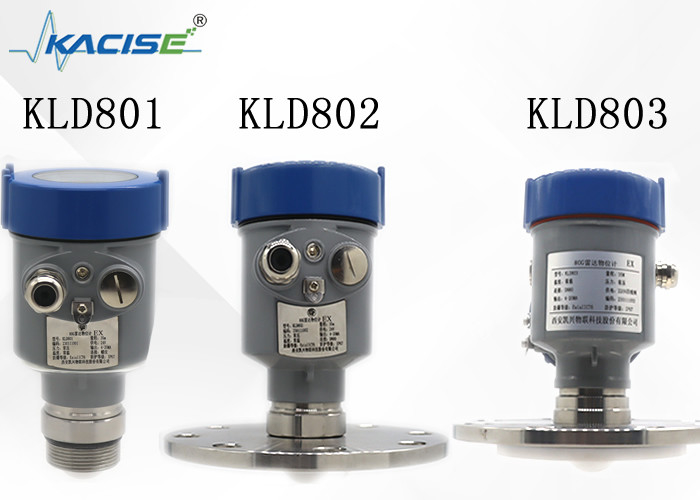

KLD801

Orta: sıvı, aşındırıcı olmayan

Ölçüm aralığı: 0,05m～10/20/30/60/100m

Proses bağlantısı: G1½A / 1½NPT diş / flanş ≥ DN40

Proses sıcaklığı: -40～80℃

Proses basıncı: -0,1～0,3 MPa

Anten boyutu: 32mm lens anten

Anten malzemesi: PTFE

Hassasiyet: ±1mm

Koruma sınıfı: IP67

Merkez frekansı: 123GHz

Fırlatma açısı: 3°

Güç kaynağı: İki telli /DC24V

Muhafaza: alüminyum/plastik/paslanmaz çelik

Sinyal çıkışı: iki telli /4...20mA/HART protokolü

KLD802

Orta: aşındırıcı olmayan sıvı, hafif aşındırıcı sıvı

Ölçüm aralığı: 0,1m~10/20/30/60/100m

Proses bağlantısı: flanş ≥ DN80

Proses sıcaklığı: -40～110℃

Proses basıncı: -0,1～1,6MPa

Anten boyutu: 32mm lens anten

Anten malzemesi: PTFE

Hassasiyet: ±1mm (35m'nin altındaki aralık) ±5mm (35m ile 100m arasındaki aralık)

Koruma sınıfı: IP67

Merkez frekansı: 80GHz

Fırlatma açısı: 3°

Güç kaynağı: iki telli /DC24V

Muhafaza: alüminyum/paslanmaz çelik

Sinyal çıkışı: iki telli /4...20mA/HART protokolü

KLD803

Orta: güçlü aşındırıcı sıvı, buhar, köpük

Ölçüm aralığı: 0,1m～10/20/30/60/100m

Proses bağlantısı: flanş ≥ DN50

Proses sıcaklığı: -40～130℃

Proses basıncı: -0,1～2,5MPa

Anten boyutu: 34mm lens anten

Anten malzemesi: PTFE

Hassasiyet: ±1mm (35m'nin altındaki aralık) ±5mm (35m ile 100m arasındaki aralık)

Koruma sınıfı: IP67

Merkez frekansı: 80GHz

Fırlatma açısı: 3°

Güç kaynağı: iki telli /DC24V

Muhafaza: alüminyum/paslanmaz çelik

Sinyal çıkışı: iki telli /4...20mA/HART protokolü

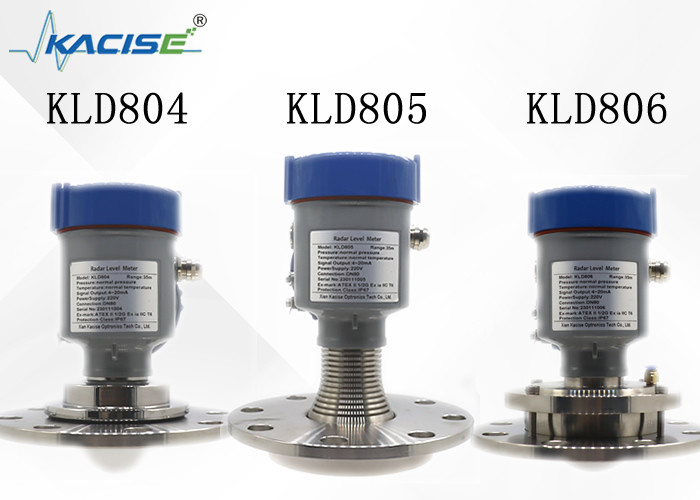

KLD804

Orta: güçlü aşındırıcı sıvı, buhar, köpük

Ölçüm aralığı: 0,1m~10/20/30/60/100m

Proses bağlantısı: flanş ≥ DN50

Proses sıcaklığı: -40～130℃

Proses basıncı: -0,1～1,0MPa

Anten boyutu: 76mm lens anten

Anten malzemesi: PTFE

Hassasiyet: ±1mm

Koruma sınıfı: IP67

Merkez frekansı: 80GHz

Fırlatma açısı: 2°

Güç kaynağı: iki telli /DC24V

Muhafaza: alüminyum/plastik/paslanmaz çelik

Sinyal çıkışı: iki telli /4...20mA/HART protokolü

KLD805

Orta: güçlü aşındırıcı sıvı, buhar, köpük, yüksek sıcaklık ve yüksek basınç

Ölçüm aralığı: 0,1m~10/20/30/60/100m

Proses bağlantısı: flanş ≥ DN80

Proses sıcaklığı: -40～200℃

Proses basıncı: -0,1～2,5MPa

Anten boyutu: 76mm lens anten

Anten malzemesi: PTFE/genel dolgu

Hassasiyet: ±1mm

Koruma sınıfı: IP67

Merkez frekansı: 80GHz

Fırlatma açısı: 3°

Güç kaynağı: iki telli /DC24V

Muhafaza: alüminyum / plastik / paslanmaz çelik

Sinyal çıkışı: iki telli /4...20mA/HART protokolü

KLD806

Orta: katı, depolama kabı, proses kabı, güçlü toz uygulaması

Ölçüm aralığı: 0,3m~10/20/30/60/100m

Proses bağlantısı: flanş ≥ DN100

Proses sıcaklığı: -40～110℃

Proses basıncı: -0,1～0,3MPa

Anten boyutu: 76mm lens anten (temizleme isteğe bağlı)

Anten malzemesi: PTFE

Hassasiyet: ±5mm

Koruma sınıfı: IP67

Merkez frekansı: 80GHz

Fırlatma açısı: 3°

Güç kaynağı: iki telli /DC24V

Muhafaza: alüminyum/plastik/paslanmaz çelik

Sinyal çıkışı: iki telli /4...20mA/HART protokolü

Kurulum Bağlantı Şeması

Maksimum kurulum makarası yüksekliği H max, kurulum makarası çapı D ve ürün fırlatma açısının boyutuna bağlıdır. Çok uzun kurulum bağlantısı radar performansını etkileyecektir.

KLD801/02

KLD803/KLD804/KLD805A

KLD806

Güç Kaynağı

Tip	Açıklama
(4～20) mA/HART(2 telli)	Güç kaynağı ve çıkış akım sinyali, iki çekirdekli korumalı bir kabloyu paylaşır. Belirli besleme gerilimi aralığı için lütfen teknik verilere bakın.
(4～20) mA(4 telli/6 telli)	Güç kaynağının ayrı olarak beslenmesi gerekir ve güç kaynağı ve akım sinyali için dört çekirdekli korumalı bir kablo kullanılır (akım sinyali ve RS485 arayüzü aynı anda çıkış verebilir ve eş zamanlı çıkış için altı çekirdekli korumalı bir kablo gereklidir).
RS485/Modbus	Güç kaynağının ayrı olarak beslenmesi gerekir ve güç kaynağı ve dijital sinyal için dört çekirdekli korumalı bir kablo kullanılır. (Akım sinyali ve RS485 arayüzü aynı anda çıkış verebilir ve eş zamanlı çıkış için altı çekirdekli korumalı bir kablo gereklidir).

Bağlantı Şeması

Güvenlik Kılavuzu

Lütfen yerel elektrik tesisatı yönetmeliklerinin gerekliliklerine uyun!

Personel sağlığı ve güvenliği için yerel yönetmeliklere uyun. Cihazın elektrik bileşenleri üzerindeki tüm işlemler, resmi eğitim almış profesyoneller tarafından tamamlanmalıdır.

Ürün spesifikasyonunun gereksinimlerinizi karşıladığından emin olmak için lütfen cihazın isim plakasını kontrol edin. Lütfen güç kaynağı voltajının cihazın isim plakasındaki gereksinimlerle tutarlı olduğundan emin olun.

Koruma Sınıfı

Bu cihaz, IP66/67 koruma sınıfının gereksinimlerini tam olarak karşılar, lütfen kablo sızdırmazlık başlığının su geçirmezliğinden emin olun.

Kurulumun IP67 gereksinimlerini karşıladığından nasıl emin olunur:

Sızdırmazlık başlığının hasar görmediğinden emin olun.
Kabloların hasar görmediğinden emin olun.
Lütfen kullanılan kabloların elektrik bağlantı yönetmeliklerinin gereksinimlerini karşıladığından emin olun.
Elektrik arayüzüne girmeden önce, suyun muhafazaya akmasını önlemek için kabloyu aşağı doğru bükün.
Kablo rakorunu sıkın.
Kullanılmayan elektrik arayüzünü kör bir fişle takın.

Muhafaza Boyutu

mm cinsinden birim:
