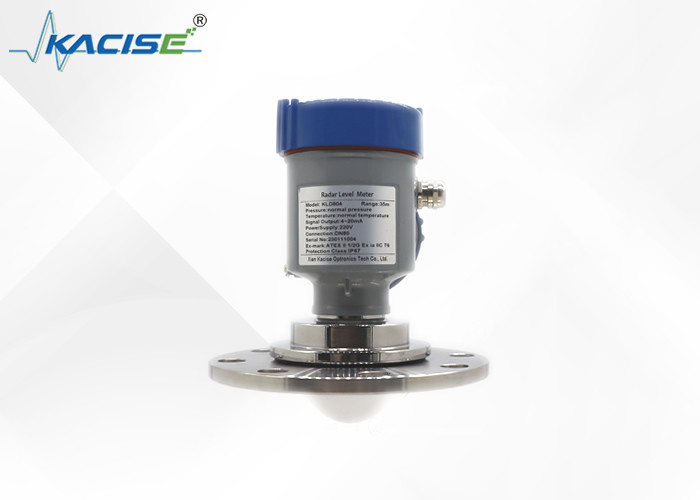

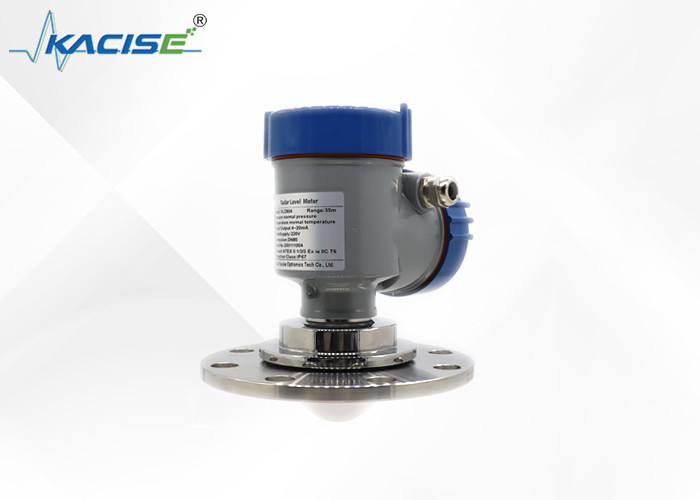

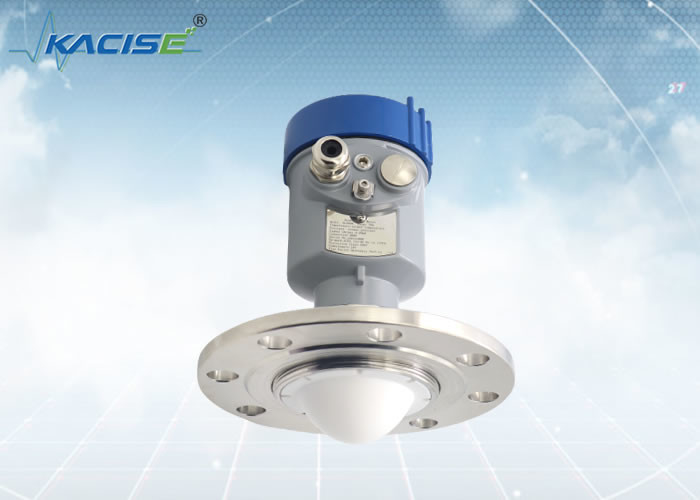

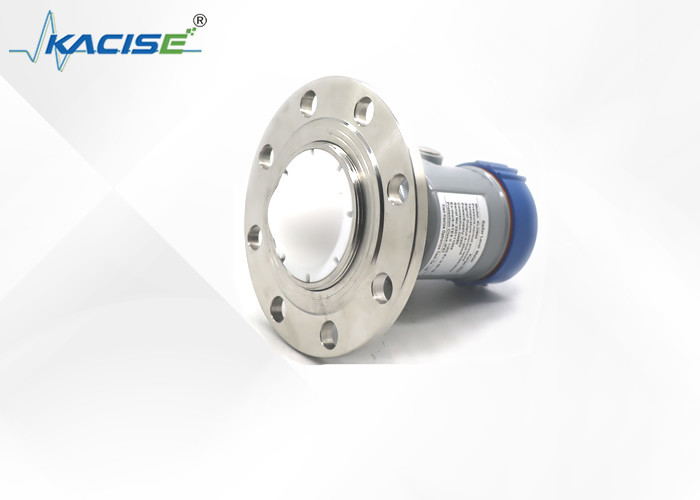

KLD804 80ghz Radar Sıvı Seviye Göndericisi Çamur Depolama Tankı Radar Sıvı Seviye Sensörü

KLD804 80ghz Radar Sıvı Seviye Göndericisi Çamur Depolama Tankı Radar Sıvı Seviye Sensörü

Tanıtım

KLD804 80GHz Radar Sıvı Seviye Göndericisi, özellikle çamur depolama tankları için tasarlanmış yüksek verimli bir cihazdır ve mükemmel bir radar sıvı seviye sensörü olarak çalışır.15 - 28VDC güç kaynağı ile çalışmak, 80GHz radar teknolojisini kullanarak sıvı seviyelerini hassas bir şekilde ölçer ve endüstriyel operasyonlar için doğru ve güvenilir veriler sağlar.

Özellik

Yerel çalışma koşulları

Test edilen cihaz, daha yüksek saflıkta etanol elde etmek için ortamdaki su içeriğini buharlaştıran, çok katmanlı karıştırma ve 5-6 cm köpük elde eden rafine edilmiş bir buharlaştırıcıdır.
Notlar: Daha önce kullanılan sıvı seviyesi ölçüm cihazı, çift flensli basınç diferansiyeli sıvı seviyesi verici ve ölçüm etkisi tatmin edici değildir.

Ölçüm süreci
Bu ölçüm şemasının bir iyileştirmesidir. Çünkü reaktörün kurulum bağlantısı sınırlıdır ve kurulum bağlantısı eğimlidir ve dikey değildir.En iyi ölçüm sonuçlarını elde etmek için radar seviye ölçüm cihazı yukarıda dikey olarak monte edilmelidir.İlk kurulumda, diyagonal olarak kurulmasına rağmen, 80G FM radar seviye ölçerinin nispeten küçük bir fırlatma açısı vardır ve sinyal karıştırma bıçağı tarafından etkilenmez.Hata ayıklamadan sonra, seviyesi ölçülebilir.

Kaplama Boyutu

Birim mm:

Kurulum Yöntemi

Flanş Montajı

Flanş montajı kullanıldığında, cihaz ile tank duvarı arasındaki minimum mesafe 200 mm olmalıdır.

• Verim düzlemi
• Kap merkezi veya simetri eksen

Yükseltme Tesisi

Not:: Kurulum sırasında titreşim, güçlü elektromanyetik müdahale ve yüklerden kaçının.

Yanlış hizalanma yöntemi:
1. On-line kalibrasyon: üretim durdurmak için yerinde işlem ekipmanları gerekir;
2Referans noktası kalibrasyonu: tam ölçek ayarları;
3Üst bilgisayar kalibrasyonu: 250Ω direnç, Hart dönüştürücü, USB arayüzü gereklidir.

Ölçüm sonuçları ve analizleri
Yerel testlerden sonra, 80Ghz frekans modüle edilmiş radar seviye verici DCRD1000B4 buharlaştırıcıdaki etanol çözeltisinin seviye ölçümüne başarıyla uygulandı.Buharın etkisini yenen, köpük ve ölçüm üzerinde karıştırmak ve kullanıcılar için tatmin edici bir ölçüm etkisi elde eder.

Xi'an Kacise Optronics Tech Co., Ltd. kendisini bir çözüm sağlayıcısı ve üreticisi olarak görüyor. OEM müşterilerimiz için maksimum esneklik ve maliyet optimize edilmiş bir teklif sunuyoruz.

Ne sağlayabiliriz:
Serisi özelleştirilmiş kabuk sürümü / rengi, iplik tipi ((G-Thread / NPT Thread), özelleştirilmiş yazılım, baskı, kılavuz ve katalog içerir.Radar modülü kesinlikle kullanılabilir..
