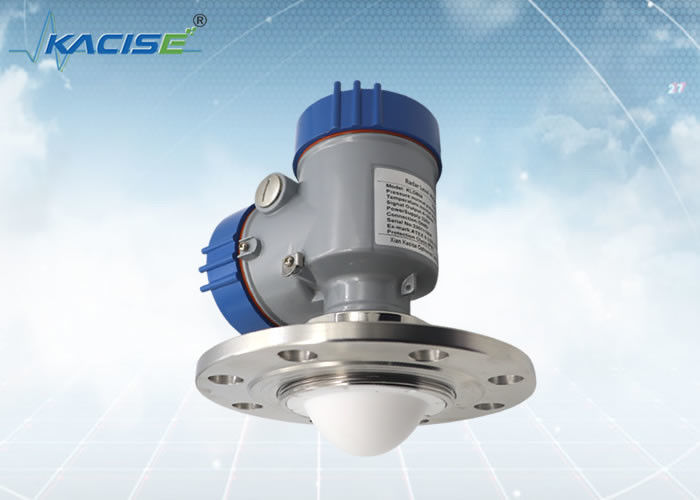

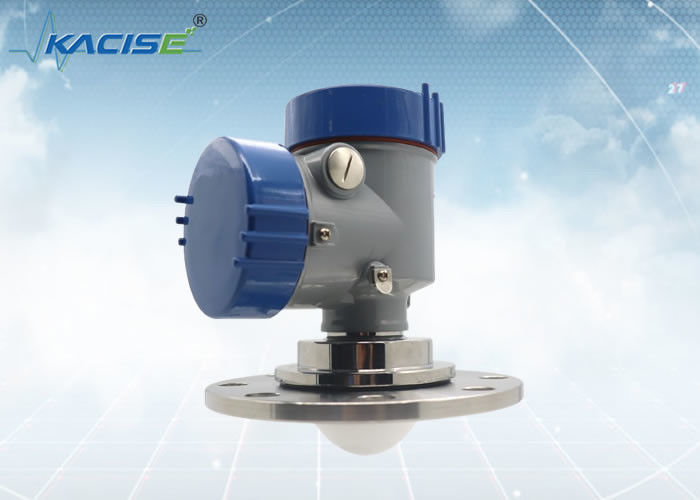

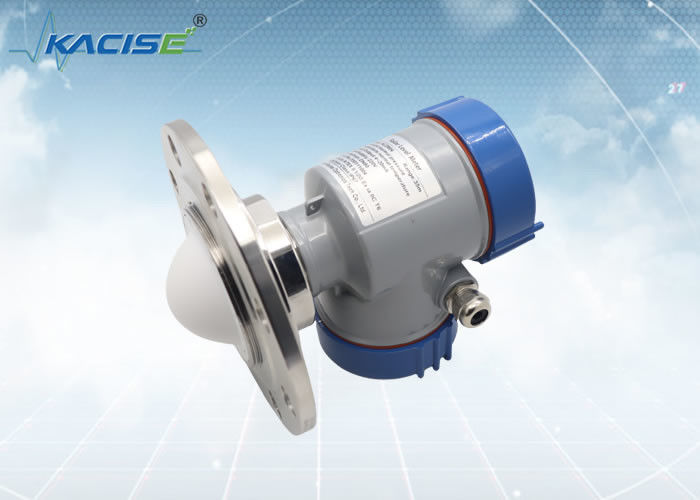

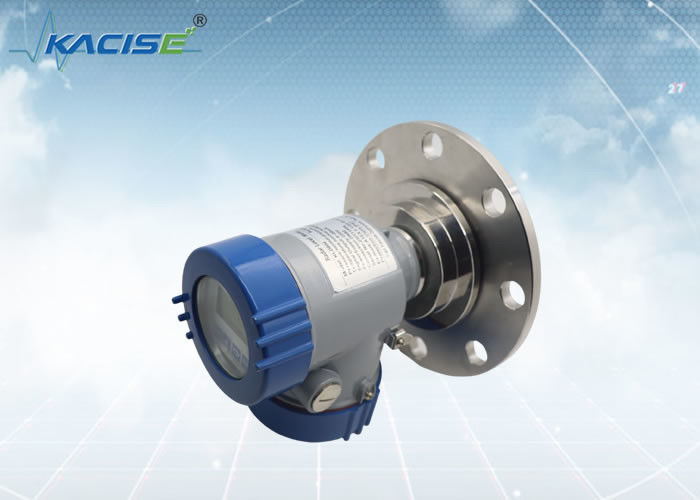

KLD804 Kablosuz Radar Seviye Göndericisi, 80GHz Frekansı Kullanarak Güçlü Koroziv Sıvılar için 4G GPRS Lora Transfer

KLD804 80G FM Radar Seviye Sensörü

giriiş
Endüstriyel otomasyon kontrolü sürecinde malzeme seviyesi önemli bir parametredir. Malzeme seviyesi ölçümünün birçok yöntemi vardır. Farklı çalışma koşulları ve ortamlar için, ölçüm için statik basınç tipi, şamandıra tipi, ağır çekiç tipi, ultrasonik ve diğer yaygın malzeme seviyesi ölçüm yöntemleri gibi farklı ölçüm prensiplerine sahip malzeme seviye göstergeleri kullanılabilir. Aletlerin kendine has özellikleri ve uygulama aralıkları vardır. Radar seviye göstergesi, özellikle çalkalama, yüksek sıcaklık, büyük buhar, güçlü toz, güçlü orta korozyon, kolay yara izi ve diğer zorlu ölçüm koşullarının olduğu tanklarda mükemmel performansıyla gelişmiş radar darbe dalgası ölçüm teknolojisini kullanır. Mükemmel performansını gösterir ve endüstriyel otomasyon üretiminde önemli bir rol oynar.

Kablosuz Radar Sistemi Çözümleri:
Petrokimya, kömür, çimento, metalurji ve diğer endüstrilerin üretim proseslerinde, depolama sırasında sıvının güvenliğini sağlamak amacıyla, depolama tankındaki sıvı yüzeyindeki basınç, sıvı seviyesi, sıcaklık, nem ve gaz konsantrasyonunun gerçek zamanlı izlenmesi vb. Depolama tankında depolanan sıvının ilgili parametrelerinin nasıl toplanıp uzaktan kontrol merkezine iletileceği, acil durumlarda acil durum tedbirlerinin nasıl başlatılacağı yönetim personelini her zaman sıkıntıya sokmuştur. Geleneksel depolama tankı izleme esas olarak görevli personelin periyodik denetimlerine dayanır. İşgücü maliyeti yüksektir ve birçok insan faktörü geride kalacak ve güvenlik riskleri oluşturacaktır. 433MHZ radyo frekansına dayalı, GPRS mobil iletişiminin kablosuz veri iletim çözümü, depolama tankının basıncı, sıvı seviyesi, sıcaklığı, nemi, sıvı yüzeyindeki gaz konsantrasyonu ve kullanıcının önemsediği diğer parametreler için gerçek zamanlı uzaktan izleme ve acil durumlarda ilgili acil durum tesislerini etkinleştirme.

Özellik
20 kilometre mesafe içerisinde kablosuz ağ gerçekleştirebilmektedir.
Entegre 433M kablosuz yüksek frekanslı radar, sektördeki en gelişmiş 433M kablosuz radyo frekansı iletim teknolojisini benimser. Maksimum iletim mesafesi 20Km'dir ve güneş panelleri veya 220V şebeke ile çalıştırılır. Sahada kablolama gibi karmaşık işlemler ortadan kalkar. Radar, RS485 dijital sinyalini çıkarır ve 100 ünite içinde kablosuz ağ oluşturmak için Modbus veri yolu protokolünü kullanır. Kablosuz iletim kısmı, mükemmel anti-parazit özelliğine sahip olan ve mevcut tüketimi en aza indirebilen LoRa uzak modem teknolojisini benimser. Yüksek hassasiyet ve devre tasarımı, bağlantı bütçesinin sektördeki lider seviyeye ulaşmasını sağlayarak, uzun mesafeli iletim ve yüksek güvenilirlik gereksinimleri olan uygulamalar için en iyi seçimdir. Geleneksel GPRS iletim yöntemiyle karşılaştırıldığında maliyeti büyük ölçüde azalır. Mobil iletişim ağıyla sınırlı olmayan güvenilirlik ve parazit önleme yeteneği büyük ölçüde geliştirildi.

Gövde Boyutu
Mm cinsinden birim:

Kurulum Yöntemi

Flanş Montajı
Flanş kurulumu kullanıldığında cihaz ile tank duvarı arasındaki minimum mesafe 200 mm olmalıdır.

• referans düzlemi
• damar merkezi veya simetri ekseni

Kaldırma Kurulumu

Not: Lütfen kurulum sırasında titreşimden, güçlü elektromanyetik parazitlerden ve yüklerden kaçının.

GPRS kablosuz uzaktan iletim teknolojisi çözümü:
GPRS, ani veya sık ve az miktarda veri iletimi için uygun olan, mobil iletişimin GPRS ağına dayanan yeni bir İnternet iletişim paketi veri taşıma hizmetidir. GPRS paket anahtarlama teknolojisi, gerçek zamanlı çevrimiçi, hacme göre faturalandırma, hızlı oturum açma, yüksek hızlı iletim ve ücretsiz geçiş gibi avantajlara sahiptir. İnternet erişimi açısından bakıldığında hem merkezi site hem de alt istasyonlar İnternet'in terminalleridir. GPRS modülü olarak adlandırılan modül, trafo merkezinin DTU kısmıdır.
Seçenek 1: Merkezi sunucu, genel ağ üzerinde sabit bir IP adresi kullanır ve GPRS-DTU, IP adresi üzerinden doğrudan İnternet ana bilgisayarına erişir. Çözüm 2: Merkez sunucu, ADSL ve diğer dinamik genel ağ IP + dinamik alan adı analiz yazılımlarını kullanır. GPRS-DTU, iki yönlü iletişimi tamamlamak için merkezi sunucunun IP adresini DNS aracılığıyla çözer. Şema 3: Merkez sunucu ADSL + gibi dinamik genel ağ IP'sini kullanıyorIP analiz sunucusu yazılımı + GSM MODEM ve GPRS-DTU, radar veri bilgilerini çevirir ve IP analiz sunucusuna gönderir ve IP analiz sunucusu, iki yönlü UDP iletişimini tamamlamak için bilgiler aracılığıyla ana bilgisayar IP adresini döndürür. Şema 4: Merkez GPRS-DTU veya GPRS MODEM'i benimsiyor ve tüm ağ mobil APN özel ağ sabit IP'sini kullanıyor.

Xi'an Kacise Optronics Tech Co., Ltd kendisini bir çözüm sağlayıcısı ve üreticisi olarak görüyor. OEM müşterilerimiz için maksimum esneklik ve maliyeti optimize edilmiş bir teklif sunuyoruz.

Ne sağlayabiliriz:

• Ürün yelpazesinde özelleştirilmiş kabuk sürümü/rengi, iplik türü (G-Thread/NPT Konu), Özelleştirilmiş Yazılım, baskılar, kılavuz ve katalog bulunur. Yanınızda kurulum yapmak istiyorsanız Radar Modülü mutlaka mevcuttur.
