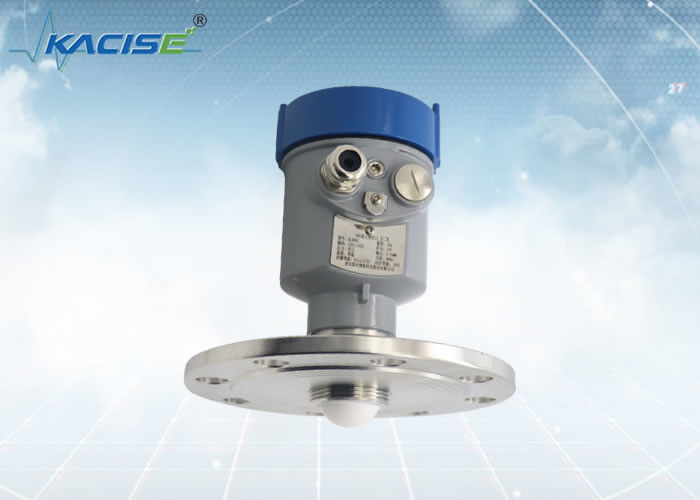

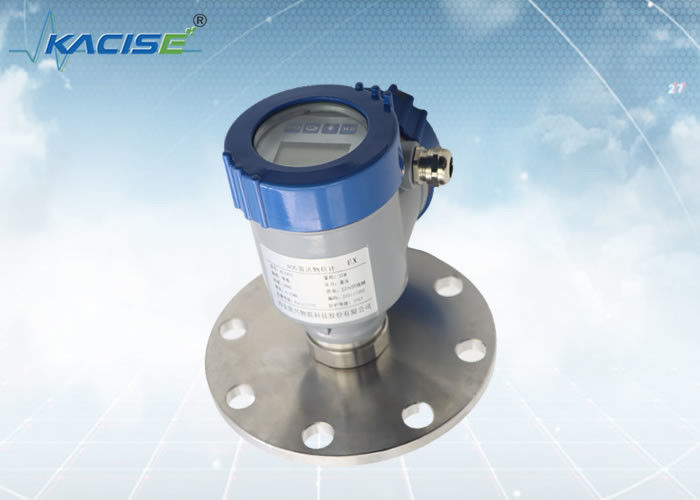

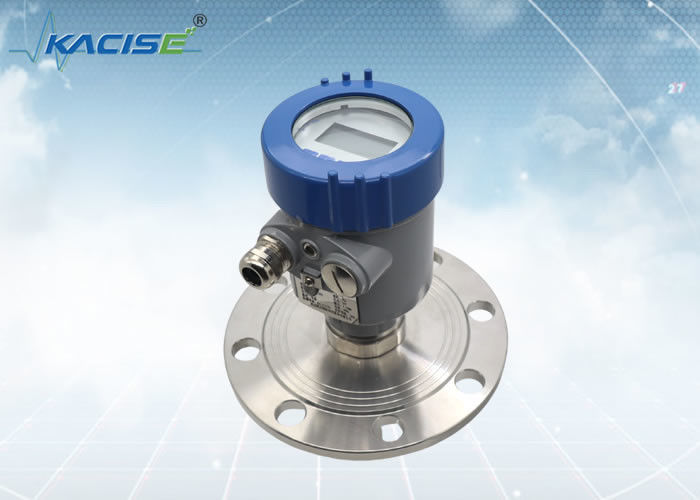

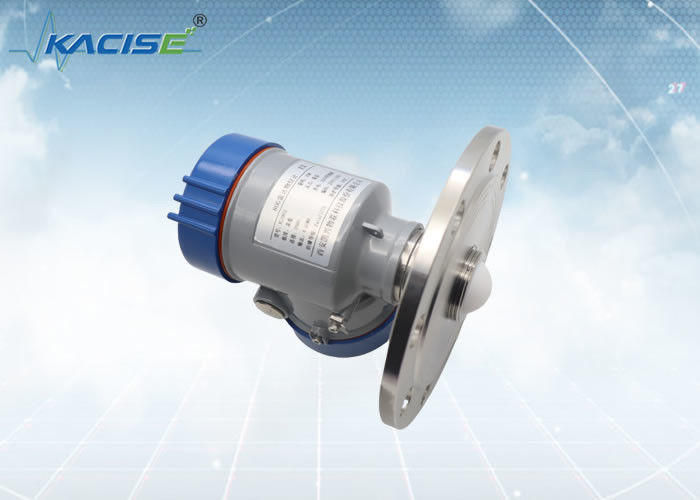

KLD802 80G FM Radar Seviye Sensörü
giriiş
80GHz sürekli frekans modülasyonlu dalga radarı, karıştırma bıçakları ile tank duvarı arasındaki boşluğa daha iyi nüfuz edebilen ve karıştırma bıçaklarının neden olduğu paraziti azaltabilen daha dar bir ışın açısına sahiptir;
Radar, geniş yoğunlaşma alanını asmak kolay olmayan küresel lensi benimser ve özel algoritmalarla birlikte yoğunlaşma çevre koşullarının ölçülmesinde bariz avantajlara sahiptir;
Radar, sıvı seviyesi sıçraması, sıçrama ve karıştırma ve spoilerden kaynaklanan girdap akımı gibi sıvı seviyesi ölçümünü istikrarlı bir şekilde izleyebilen oldukça kararlı bir algoritmaya sahiptir.
Özellik
Sıcaklık telafisi ile nesne üzerinde oluşan gerilimin gerçek değerini elde edebiliriz. Gerinim ölçerdeki algılama elemanının termal genleşme katsayısı, elemanın uzamasına veya daralmasına neden olur. Sıcaklıktaki değişiklikler algılama elemanının uzunluğunda istenmeyen değişikliklere neden olur ve bu da gerinim okumasında hataya neden olur.
Teknik Özellikler
|
KLD802
|
Orta: aşındırıcı olmayan sıvı, hafif aşındırıcı sıvı
Ölçüm aralığı: 0,1m~10/20/30/60/100m
Proses bağlantısı: flanş ≥ DN80
Proses sıcaklığı: -40~110°C
Proses basıncı: -0.1~1.6MPa
Anten boyutu: 32mm lens anteni
Anten malzemesi: PTFE
Doğruluk: ±1mm (aralık 35 m'nin altında)
±5mm (35m ile 100m arası aralık)
Koruma sınıfı: IP67
Merkez frekansı: 80GHz
Fırlatma açısı: 3°
Güç kaynağı: iki telli /DC24V
dört telli /DC12~24V
dört telli /AC220V
Gövde: alüminyum/paslanmaz çelik
Sinyal çıkışı: iki kablolu /4...20mA/HART protokolü
dört telli / 4...20mA/ RS485 Modbus
|
Kurulum
1.Flanş Montajı
Flanş kurulumu kullanıldığında cihaz ile tank duvarı arasındaki minimum mesafe 200 mm olmalıdır.
① referans düzlemi
② damar merkezi veya simetri ekseni
2. Kaldırma Kurulumu
Kurulum Gereksinimleri
Cihazı kurarken, malzeme girişinin üzerine kurmaktan kaçının ve karıştırma kürekleri vb. gibi sinyali etkileyen çeşitli nesnelerden uzak durmaya çalışın.
Son derece karmaşık çalışma koşulları altında, kurulum noktasının merkezinde 20 cm yarıçaplı alanda herhangi bir engel bulunmadığı takdirde cihaz normal şekilde çalışabilir.
Kurulum bağlantı şeması:
Maksimum kurulum makarası yüksekliği H max, kurulum makarası çapına D ve ürün fırlatma açısının boyutuna bağlıdır.
Çok uzun kurulum bağlantısı radar performansını etkileyecektir.
Boyutlar
Gövde Boyutu
Mm cinsinden birim:
Üretme:
Xi'an Kacise Optronics Tech Co., Ltd kendisini bir çözüm sağlayıcısı ve üreticisi olarak görüyor. OEM müşterilerimiz için maksimum esneklik ve maliyeti optimize edilmiş bir teklif sunuyoruz.
Ne sağlayabiliriz:
Ürün yelpazesinde özelleştirilmiş kabuk sürümü/rengi, iplik türü (G-Thread/NPT Konu), Özelleştirilmiş Yazılım, baskılar, kılavuz ve katalog bulunur. Yanınızda kurulum yapmak istiyorsanız Radar Modülü mutlaka mevcuttur.
