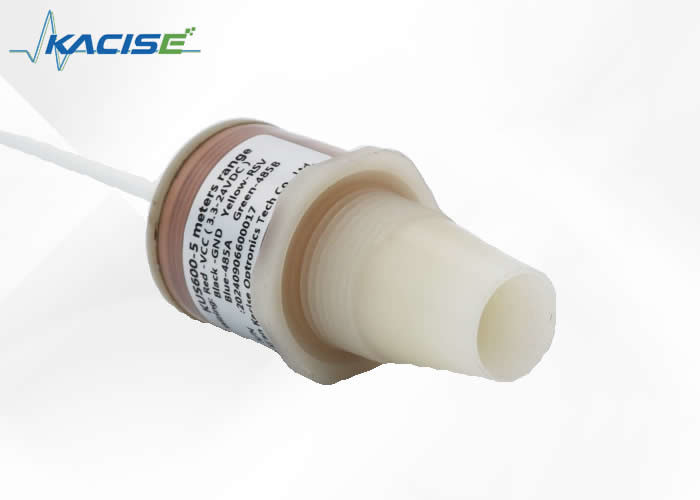

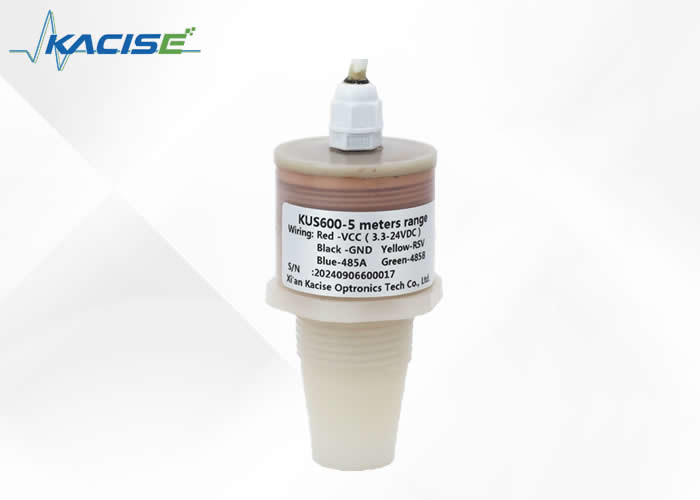

Model: KUS600

Ölçme aralığı

600... 5000 mm.

Ölçüm mesafesi, 24V güç kaynağıyla 6 metreye ulaşabilir.

Kör nokta

600 mm

Besleme voltajı

3.3... 24 VDC, dalgalanma 10 % SS

I0 sıfır güç kaynağı akımı

Aktif dönem ≤ 20 mA ve uyku sırasında ≤ 0,3 mA

Çıkış sinyali

0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 Analog çıkış.

Ölçüm doğruluğu

%1 F.S.

Sıcaklık telafi

- Evet.

Çeşitli çözünürlük

0.1mm;

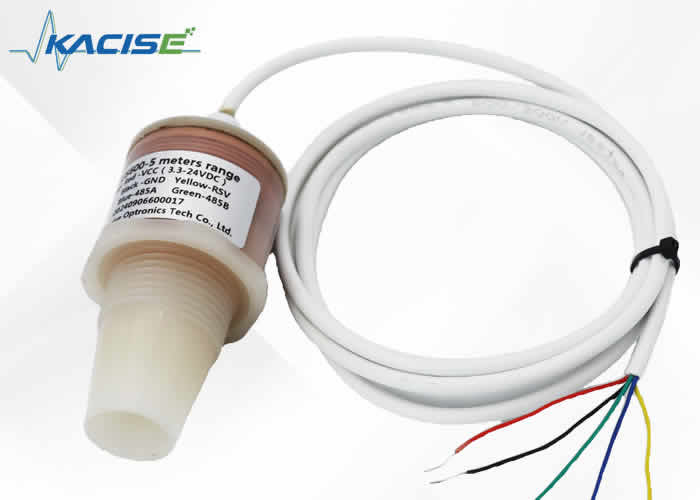

Elektrikli bağlantı

5 çekirdekli kablo (analog çıkış), 6 çekirdekli kablo (switch çıkışı);

Koruma sınıfı

IP68

Kabuk malzemesi

PVC/PVDF/PTFE/ABS

Kablo rengi

Pin

Dyazma

Not:

Kırmızı

1

Güç kaynağı

Siyah

2

GND

Sarı

3

Analog çıkış

600B, 4-20mA, 0-3.3V 0-5V analog çıkış kullanılırsa, 1 veya 0 modunda çalışacaktır.

Mavi

4

RS485A+

ttl çıkış sinyali için TTL-TXD

Yeşil

5

RS485B-

ttl çıkış sinyali için TTL-RXD

Kablo rengi

Pin

Dyazma

Not:

Kırmızı

1

Güç kaynağı

Siyah

2

GND

Sarı

3

Anahtar çıkışı

Yük akımı 1A@60V

WHite

4

Anahtar çıkışı

Kahverengi

5

RS485A+

ttl çıkış sinyali için TTL-TXD

Yeşil

6

RS485B-

ttl çıkış sinyali için TTL-RXD

KUS

Vücut boyutu

Çıkış

Maksimum aralığı

Açıklama

600

Özel

Özel

SW

Anahtar Çıktısı (NPN veya PNP için çevrimiçi yapılandırılabilir)

mA

3 tel 4-20mA çıkış

10V

Çıktı Vout 0-10V

5V

Çıktı Vout 0-5V Güç kaynağı aralığı en az 5.0

3.3V

Çıktı Vout 0-3.3V Güç kaynağı aralığı en az 3.3

RS485

Çıkış RS485

TTL

UART TTL çıkışı

XXX mm

Xxx mm maksimum aralığı tespit edilebilir, varsayılan uzunluğu 1 metre

KUS

600

RS485

5000 mm
