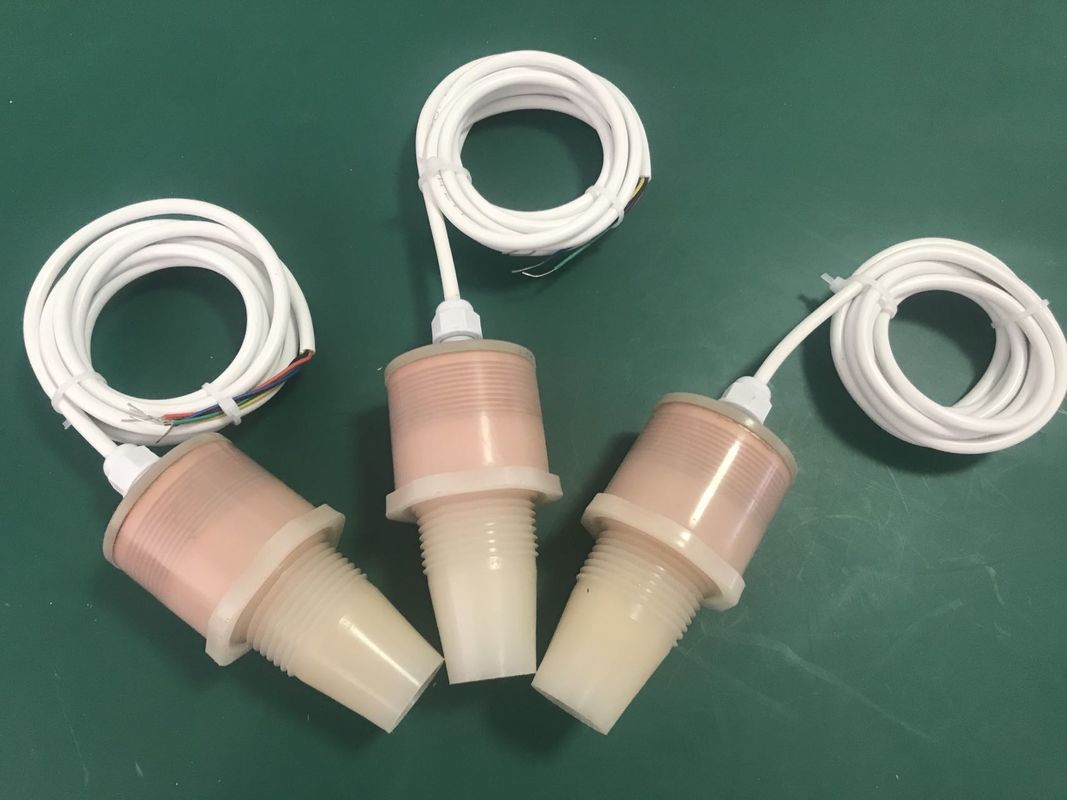

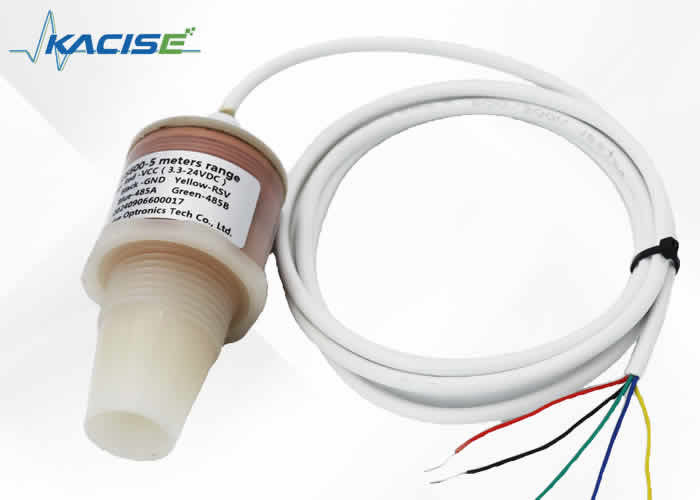

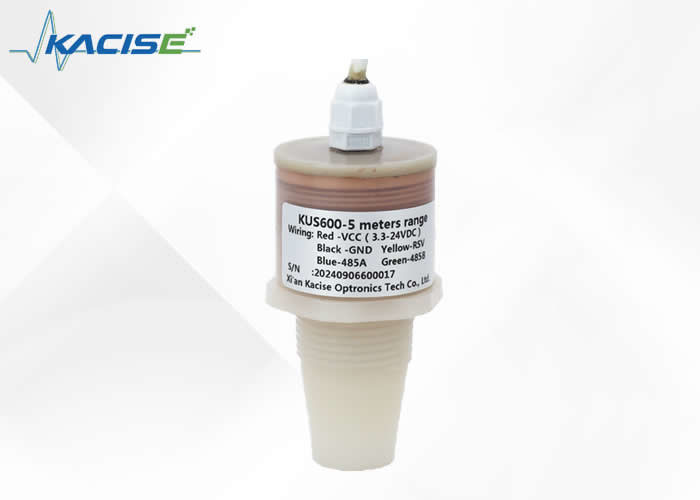

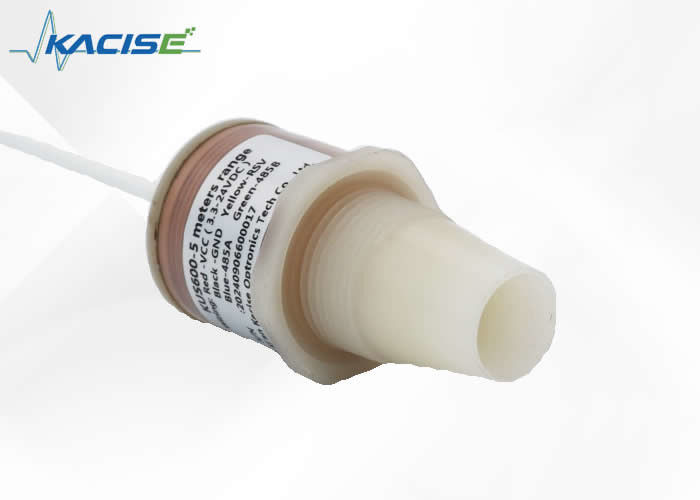

RS485 çıkışı ve 5m Yüksek Kesinlikli Sıvı Seviye Ölçümü ile 6V Ultrasonik Su Seviyesi Ölçücüsü

Modeli: KUS600

Ölçüm aralığı

600... 5000 mm.

Güç kaynağı 24V ise ölçüm mesafesi 6 metreye ulaşabilir.

Kör nokta

600 mm

Besleme gerilimi

3,3 ... 24 VDC, dalgalı %10 SS

Yüksüz besleme akımı I0

≤ 20 mA aktif dönem ve uyku süresi boyunca ≤0,3mA

Çıkış sinyali

0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 Analog çıkış.

Ölçüm doğruluğu

≤1 %FS

Sıcaklık telafisi

Evet

Değişen çözünürlük

0,1 mm;

Elektrik bağlantısı

5 damarlı kablo (analog çıkış), 6 damarlı kablo (anahtar çıkışı);

Koruma sınıfı

IP68

kabuk malzemesi

PVC /PVDF/PTFE/ABS

Kırmızı

1

Güç kaynağı

Siyah

2

GND

Sarı

3

Analog çıkış

4-20mA, 0-3.3V 0-5V analog çıkış kullanılırsa 600B mod 1'de çalışır veya 0 güç tasarrufu modunda çalışamaz.

Mavi

4

RS485A+

TTL çıkış sinyali için TTL-TXD

Yeşil

5

RS485B-

Ttl çıkış sinyali için TTL-RXD

Kırmızı

1

Güç kaynağı

Siyah

2

GND

Sarı

3

Anahtar çıkışı

Yük akımı 1A@60V

Beyaz

4

Anahtar çıkışı

Kahverengi

5

RS485A+

TTL çıkış sinyali için TTL-TXD

Yeşil

6

RS485B-

Ttl çıkış sinyali için TTL-RXD

600

Özelleştirilmiş

Özelleştirilmiş

GB

Anahtar Çıkışı (NPN veya PNP için çevrimiçi yapılandırılabilir)

mA

3 telli 4-20mA çıkış

10V

Çıkış Vout 0-10V

5V

Çıkış Vout 0-5V Güç kaynağı aralığı en az 5,0'dır

3.3V

Çıkış Vout 0-3,3V Güç kaynağı aralığı en az 3,3'tür

RS485

Çıkış RS485'tir

TTL

UART TTL çıkışı

XXX mm

Xxx mm tespit edilebilecek maksimum aralıktır, varsayılan uzunluk 1 metredir

KUS

600

RS485

5000mm
