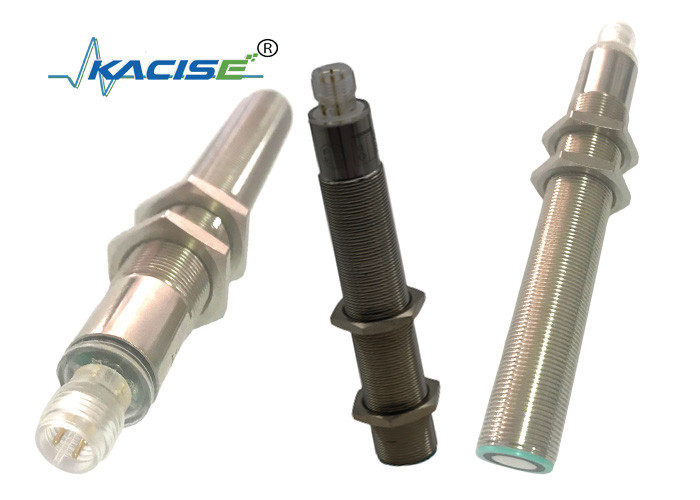

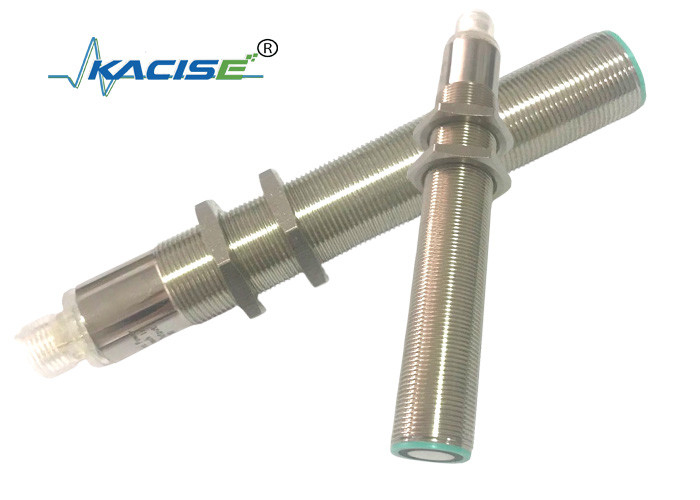

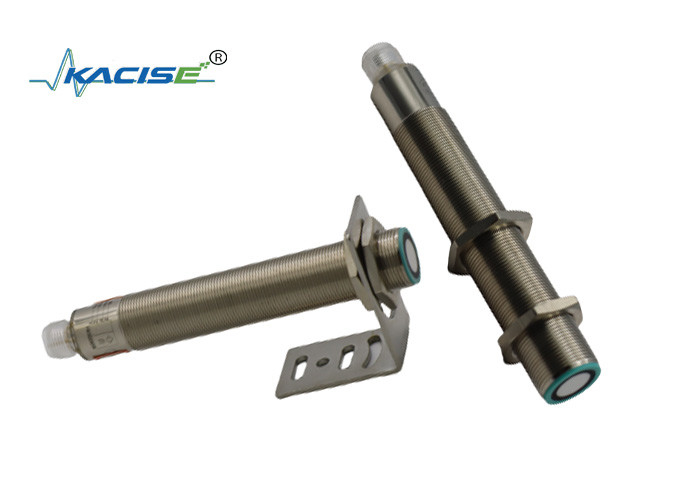

Name: 1m Liquid Tank Level Sensor IP67 Fluid Level Meter RS485 Output
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: M18 KUS1000
Price: 1,000.00 USD
Availability: InStock

Ev > Ürünler > Sıvı seviyesi ölçer >

1m Liquid Tank Level Sensor IP67 Fluid Level Meter RS485 Output

IP67 Water Level Sensor

1m Liquid Tank Level Sensor

50mm Ultrasonic Distance Sensor

Menşe yeri:

Çin

Marka adı:

KACISE

Sertifika:

Model Number:

M18 KUS1000

Bizimle İletişim

Teklif Et

1m Liquid Tank Level Sensor IP67 Fluid Level Meter RS485 Output

Ürün Ayrıntıları

Product:

Ultrasonic Distance Sensor

Detection Range:

50mm~1000mm

Transducer Frequency:

40KHZ

Operating Voltage:

24VDC

Limit Working Voltage:

3.6VDC~30VDC

IP grade:

IP67

Output:

RS232/RS485

Vurgulamak:

IP67 Water Level Sensor

1m Liquid Tank Level Sensor

50mm Ultrasonic Distance Sensor

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 adet

Ambalaj bilgileri

her ünitenin ayrı kutusu vardır ve tüm kutular standart paketlerde veya müşterilerin istekleri doğru

Delivery Time

5-8 work days

Payment Terms

T/T,Western Union,MoneyGram

Yetenek temini

Haftada 1000 Adet/Adet pazarlık yapılabilir

İlişkili Ürünler

Video

NPN/PNP çıkışı ile korozyona dayanıklı kapasitif seviye verici, laboratuvar reaktörlerinde seviye izleme için kullanılır

En İyi Fiyatı Alın

Video

KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot

En İyi Fiyatı Alın

Video

0.1m~3m Capacitive Water Level Sensor High Performance And Wide Range

En İyi Fiyatı Alın

1m Liquid Tank Level Sensor IP67 Fluid Level Meter RS485 Output

En İyi Fiyatı Alın

Bizimle İletişim

86--17719566736

Şimdi iletişime geçin

Ürün Tanımı

1m Sıvı Tank Seviyesi Sensörü IP67 Sıvı Seviyesi Meter RS485 Çıktı

Ürün Özellikleri

Özellik	Değer
Ürün	Ultrasonik mesafe sensörü
Bulma aralığı	50mm~1000mm
Değiştiricinin Frekansı	40KHZ
Çalışma Voltajı	24VDC
Sınırlı çalışma voltajı	3.6VDC ~ 30VDC
IP derecesi	IP67
Çıkış	RS232/RS485

Ürün Tanımı

RS485 Çıktı Sinyal düşük maliyetli fiyat ultrasonik sıvı seviyesi ölçer ölçer ultrasonik tank su seviyesi sensörü

1. Parametreler

Genel özellikler

Algılama aralığı	100... 1000 mm
Kullanılamaz alan	0... 100 mm
Standart hedef plaka	100 mm x 100 mm
Değiştiricinin frekansı	yaklaşık 220 kHz
Yanıt gecikmesi	Yaklaşık 50 ms.

Göstericiler/işlem araçları

LED mavi	Aktı
LED sarı	Aktarma durumunun belirtilmesi yanıp sönen: program fonksiyonu nesnesi tespit edildi
LED kırmızı	kalıcı olarak kırmızı: Hata Kırmızı, yanıp sönen: program fonksiyonu, nesne tespit edilmedi

Elektriksel özellikler

Çalışma voltajı UB	15... 30 V DC, dalgalanma % 10 SS
I0 sıfır güç kaynağı akımı	≤ 45 mA

Giriş

Girdi türü	1 TEACH-IN girdi
çalışma aralığı A1	-UB... +1 V
çalışma aralığı A2	+6 V...+UB
Giriş impedansı	> 4,7 kΩ
TEACH-IN programı nabzı	≥ 1 s

Çıkış

Çıktı türü	1 anahtar çıkışı E4, NPN NO/NC,programlanabilir
Adli çalışma akımı Ie	200 mA, kısa devre / aşırı yük koruma
Öntanımlı ayar	A1:70mm A2: 800mm
Voltaj düşüşü	≤ 2,5 V
Tekrar doğruluk	% ≤ 1
Değişim frekansı f	≤ 13 Hz
Aralık histerezi H	Kurulu çalışma mesafesinin %2'si
Sıcaklığın etkisi	±1,5% tam ölçek değerinden

Çevre koşulları

Çevre sıcaklığı	-25...70°C ((248...343K)
Depolama sıcaklığı	-40...85°C ((233...358K)

Mekanik özellikler

Bağlantı	V1 konektörü ((M12×1), 4-pin
Koruma derecesi	IP67
Maddi Konut	bakır, nikel kaplamalı
Değiştiriciler	Epoksi reçine/çürük cam küre karışımı; köpüklü poliüretan, kapak PBT

2. Boyutları

3Elektronik arayüz ve sinyalleri tanımlamak

4Sensör fonksiyonlarının açıklaması

Parametreyi ayarla

Ultrasonik sensör, iki öğretilebilir anahtarlama noktasına sahip bir anahtar çıkışına sahiptir.Tedarik voltajı en az 1 saniye boyunca TEACH-IN girişine uygulanmalıdır.. LED'ler, sensörün TEACH-IN prosedürü sırasında hedefi tanıdığını gösterir. A1 düğme noktası - UB, A2 + UB ile öğretilir. Sekiz farklı çıkış fonksiyonu ayarlanabilir.

Aktarma noktası, sadece güç açıldıktan sonra mesafe ayarlama.Kullanıcı sadece güç yeniden başladıktan sonra talep mesafesini ayarlayabilir.

TEACH-IN pencere modu, normalde açık fonksiyon

Hedefi geçiş noktasına yakın ayarla.
TEACH-IN A1 bağlantı noktası ile - UB
Hedefi uzak geçiş noktasına ayarla.
TEACH-IN A2 + UB bağlantı noktası

TEACH-IN pencere modu, normalde kapalı fonksiyon

Hedefi uzak geçiş noktasına ayarla.
TEACH-IN anahtarlama noktası A2 ile - UB
Hedefi geçiş noktasına yakın ayarla.
TEACH-IN A1 + UB bağlantı noktası

TEACH-IN anahtar noktası, normalde açık fonksiyon

Hedefi geçiş noktasına yakın ayarla.
TEACH-IN A1 bağlantı noktası ile - UB
Sensörü el ile kapatın veya algılama menzilinden tüm nesneleri kaldırın
TEACH-IN A2 + UB bağlantı noktası

TEACH-IN anahtar noktası, normalde kapalı fonksiyon

Sensörü el ile kapatın veya algılama menzilinden tüm nesneleri kaldırın
TEACH-IN anahtarlama noktası A2 ile - UB
Hedefi geçiş noktasına yakın ayarla.
TEACH-IN A1 + UB bağlantı noktası

TEAC-IN büyük histerez aralığı, normalde açık mod

Hedefi geçiş noktasına yakın ayarla.
TEACH-IN A1 + UB bağlantı noktası
Hedefi uzak geçiş noktasına ayarla.
TEACH-IN anahtarlama noktası A2 ile - UB

TEAC-IN büyük histerez aralığı, normalde kapalı mod

Hedefi uzak geçiş noktasına ayarla.
TEACH-IN A2 + UB bağlantı noktası
Hedefi geçiş noktasına yakın ayarla.
TEACH-IN A1 bağlantı noktası ile - UB

TEACH-IN nesne varlığının tespiti normalde açık mod

Sensörü el ile kapatın veya algılama menzilinden tüm nesneleri kaldırın
TEACH-IN anahtarlama noktası A2 ile - UB
Sensörü el ile kapatın veya algılama menzilinden tüm nesneleri kaldırın
TEACH-IN A2 + UB bağlantı noktası

TEACH-IN nesne varlığının tespiti normalde kapalı mod

Sensörü el ile kapatın veya algılama menzilinden tüm nesneleri kaldırın
+UB ile A2 TEACH-IN anahtar noktası
Sensörü el ile kapatın veya algılama menzilinden tüm nesneleri kaldırın
-UB ile A2 TEACH-IN anahtar noktası

Değiştirme noktasının varsayılan ayarları

A1 = kör aralığı,A2 = nominal mesafe

LED ekranlar

Çalışma moduna bağlı olarak görüntüler	Kırmızı LED	Sarı LED
TEACH-IN anahtarlama noktası Nesne tespit edildi Nesne tespit edilmedi Nesne belirsiz ((TEACH-IN geçersiz)	Kapalı yanıp sönüyor.	parlamalar
Normal çalışma	Kaldır	Değişim durumu
Suç	üzerinde	Önceki durum

5Kurulum koşulları

Eğer sensör, çevre sıcaklığının 0°C'nin altına düşmesi durumunda kurulursa, koruyucu önlemlerde iyi çalışmalıdır.Evi iplik ortasında sabitlenmesi gerekir.
