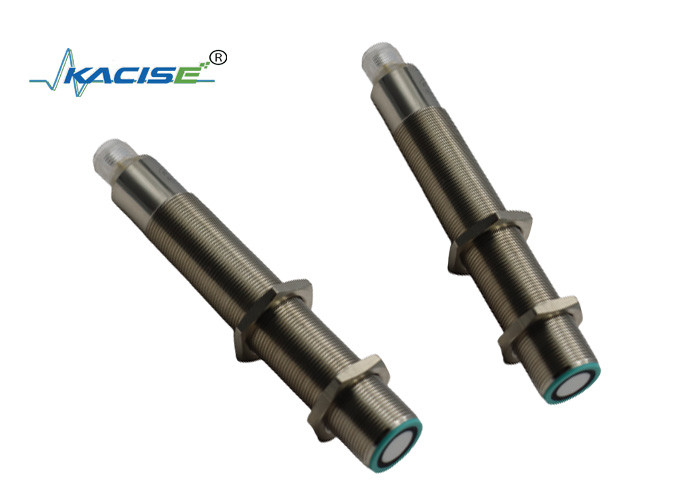

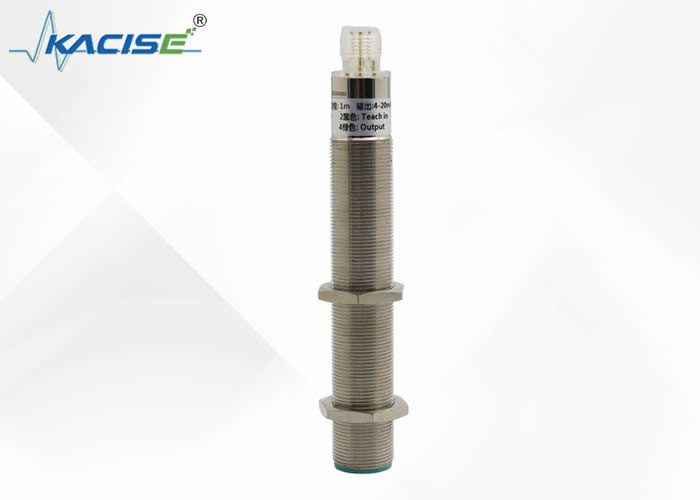

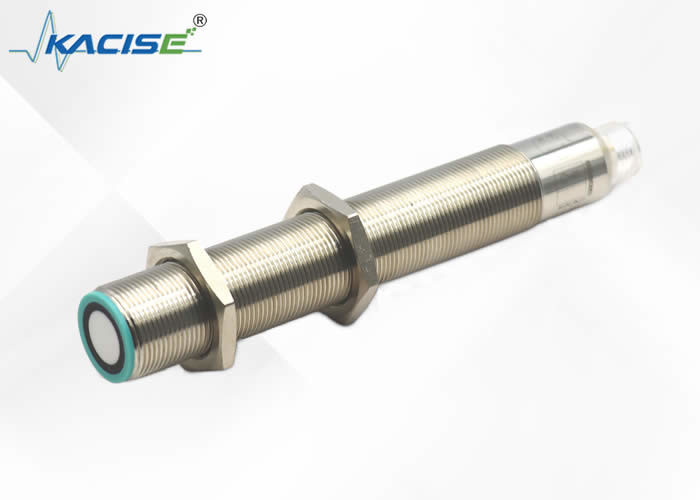

RS232 Çıkış Sinyali düşük maliyetli fiyat ultrasonik sıvı seviye ölçer ölçer ultrasonik tank su seviye sensörü
1. PaRbeneter
GenelSgöğüs kasıeğerkediBenOns
| Algılama aralığı |
100...1000 mm |
| Kullanılamayan alan |
0 ... 100mm |
| Standart hedef plakası |
100 mm x 100 mm |
| Dönüştürücü frekansı |
yaklaşık 220 kHz |
| Tepki gecikmesi |
yaklaşık. 50 ms |
GirişBenyaklaşıkTorlar/OPeratiNGMecevap
| LED mavi |
güç açık |
|
LED sarı
|
anahtarlama durumu göstergesi
yanıp sönüyor: program fonksiyonu nesnesi algılandı
|
|
LED kırmızı
|
sürekli kırmızı: Hata Kırmızı, yanıp sönüyor: program fonksiyonu, nesne algılanmadı |
ebenvb.rical SPakeğerkediBenOns
| Çalışma gerilimi UB |
15 ... 30 V DC, dalgalanma %10 SS |
| Yüksüz besleme akımı I0 |
≤ 45 mA |
BENNPdışarı
| Giriş türü |
1 ÖĞRETME girişi |
|
çalışma aralığı A1: -UB ... +1 V, çalışma aralığı A2: +6 V ...+UB
|
| giriş empedansı: > 4,7 kΩ; TEACH-IN program darbesi: ≥ 1 sn |
OutpsenT
| Çıkış türü |
1 anahtar çıkışı E4, NPN NO/NC, programlanabilir |
| Nominal çalışma akımı Ie |
200 mA, kısa devre/aşırı yük korumalı |
| Varsayılan ayar |
Anahtarlama noktası A1:70mm Anahtarlama noktası A2: 800mm |
| Gerilim düşüşü |
≤ 2,5V |
| Tekrar doğruluğu |
≤ %1 |
| Anahtarlama frekansı f |
≤ 13Hz |
| Menzil histerezisi H |
Ayarlanan çalışma mesafesinin %2'si |
| Sıcaklık etkisi |
Tam ölçekli değerin ±%1,5'i |
AMBBenent ortakNditiONS
| Ortam sıcaklığı |
-25…70°C(248...343K) |
| Depolama sıcaklığı |
-40…85°C(233...358K) |
MeCHBİRBenCal spesifikasyoneğerkediBenOns
| Bağlantı |
V1 konnektörü(M12×1),4 pinli |
| Koruma derecesi |
IP67 |
| Malzeme Muhafazası |
pirinç, nikel kaplama |
| Dönüştürücü |
epoksi reçine/içi boş cam küre karışımı;
köpük poliüretan, PBT kaplama
|
2. DBenBenNSBenAçıkS
3. ebenakTRAçıkBenC BenNTeRfaCe ANDSBengnAbenS DeFiçindeBenTBenON
4. AçıklamaBenPTBenONOF BakNSOR EğlenceCTBenons
Parametreyi ayarlayın
Ultrasonik sensör, öğretilebilir iki anahtarlama noktasına sahip bir anahtar çıkışına sahiptir. Bunlar, TEACH-IN girişine besleme voltajı - UB veya + UB uygulanarak ayarlanır. Besleme gerilimi TEACH-IN girişine en az 1 saniye süreyle uygulanmalıdır. LED'ler, sensörün TEACH-IN prosedürü sırasında hedefi tanıyıp tanımadığını gösterir. A1 anahtarlama noktası - UB ile,A2 +UB ile öğretilir. Sekiz farklı çıkış fonksiyonu ayarlanabilir.
Anahtarlama noktası, Mesafenin yalnızca güç açıldıktan sonra ayarlanması. Dahili saat, güç açıldığında 5 dakika sonra değiştirilemeyeceğini garanti edebilir. Anahtarlama noktasını değiştirmek istiyorsanız, kullanıcı istek mesafesini yalnızca gücün yeniden başlatılmasından sonra ayarlayabilir.
TeACH-BENN wBenNDOwMODe, NORMALLsen-OPtrFsenNCTBenAçık
- Hedefi yakın anahtarlama noktasına ayarlayın
- TEACH-IN anahtarlama noktası A1 ile - UB
- Hedefi uzak anahtarlama noktasına ayarlayın
- + UB ile TEACH-IN anahtarlama noktası A2
TeACH-BENN wBenNDOwmODe, NORMALLsen-CbenkullanılmışFsenNCTBenAçık
- Hedefi uzak anahtarlama noktasına ayarlayın
- TEACH-IN anahtarlama noktası A2 ile - UB
- Hedefi yakın anahtarlama noktasına ayarlayın
- + UB ile TEACH-IN anahtarlama noktası A1
TeACH-BENNSwBTchBenngPOBennt, NORMALLsen-OPtrFsennctiAçık
- Hedefi yakın anahtarlama noktasına ayarlayın
- TEACH-IN anahtarlama noktası A1 ile - UB
- Sensörü elinizle kapatın veya tüm nesneleri çıkarın
algılama aralığından
-TEACH-IN + UB ile anahtarlama noktası A2
TeACH-BENNSwBTchBenngPOBennt, NORMALLsen-CbenkullanılmışFsenNCtiAçık
- Sensörü elinizle kapatın veya tamamını çıkarın
Algılama menzilindeki nesneler
- TEACH-IN anahtarlama noktası A2 ile - UB
- Hedefi yakın anahtarlama noktasına ayarlayın
- + UB ile TEACH-IN anahtarlama noktası A1
TEAC-IN büyük histerezis aralığı, normalde açık mod
- Hedefi yakın anahtarlama noktasına ayarlayın
- + UB ile TEACH-IN anahtarlama noktası A1
- Hedefi uzak anahtarlama noktasına ayarlayın
- TEACH-IN anahtarlama noktası A2 ile - UB
TEAC-IN büyük histerezis aralığı, normalde kapalı mod
- Hedefi uzak anahtarlama noktasına ayarlayın
- + UB ile TEACH-IN anahtarlama noktası A2
- Hedefi yakın anahtarlama noktasına ayarlayın
- TEACH-IN anahtarlama noktası A1 ile - UB
TeACH-BENNDvb.tiOn tanesi OcanımTspResebir zamanlarnormalde açık mod
- Sensörü elinizle kapatın veya içindeki tüm nesneleri çıkarın.
algılama aralığı
- TEACH-IN anahtarlama noktası A2 ile - UB
- Sensörü elinizle kapatın veya içindeki tüm nesneleri çıkarın.
algılama aralığı
- + UB ile TEACH-IN anahtarlama noktası A2
TeACH-BENNDvb.tiOn tanesi OcanımTspResebir zamanlarnormalde kapalı mod
- Sensörü elinizle kapatın veya tüm nesneleri algılama mesafesinden çıkarın
- +UB ile TEACH-IN anahtarlama noktası A2
- Sensörü elinizle kapatın veya tüm nesneleri algılama mesafesinden çıkarın
- -UB ile TEACH-IN anahtarlama noktası A2
DefAulti ayarlamakting ile ilgili SwBTchBenngPmerhem
A1=kör aralık,A2=nominal mesafe
| LeD diSplasenS |
| Çalışma moduna bağlı olarak görüntüler |
Kırmızı LED |
Sarı LED |
|
TEACH-IN anahtarlama noktası
Nesne algılandı
Hiçbir nesne algılanmadı
Nesne belirsiz (TEACH-IN geçersiz)
|
kapalı yanıp sönüyor Açık
|
yanıp sönüyor
kapalı
|
| Normal çalışma |
kapalı |
Anahtarlama durumu |
| Arıza |
Açık |
Önceki durum |
5. BENNpersonelbenbenATBenOncveBenTBenAçıkS
Sensör ortam sıcaklığının 0°C'nin altına düştüğü bir yere kurulursa, koruyucu önlemler açısından iyi sonuç vermelidir. Sensörün çelik somunlar kullanılarak açık bir deliğe doğrudan monte edilmesi durumunda, sensörün mahfaza dişinin ortasına sabitlenmesi gerekir.
