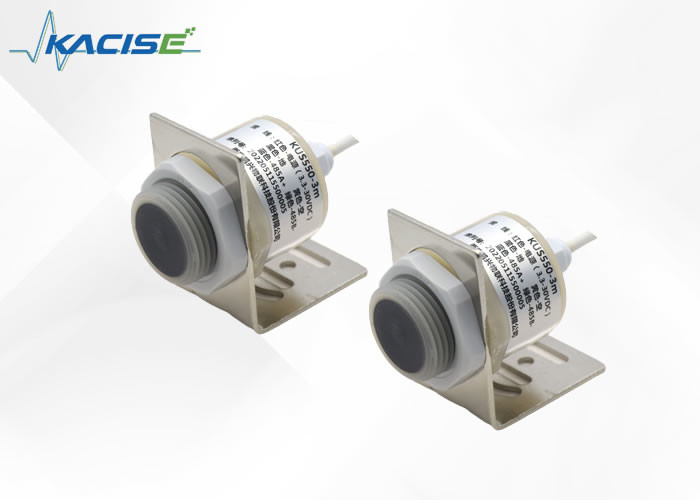

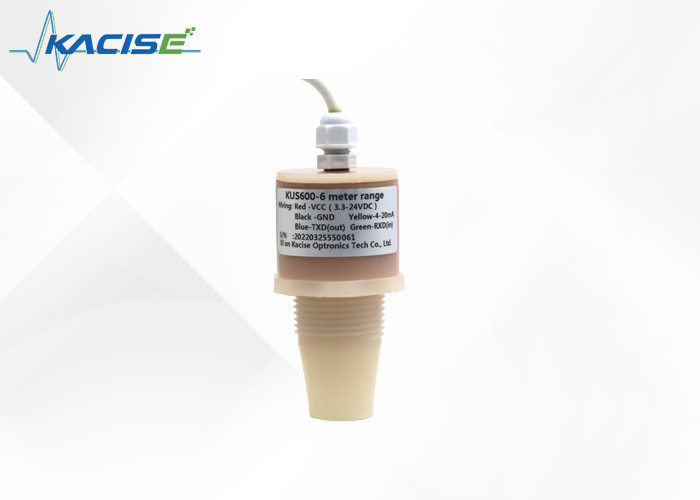

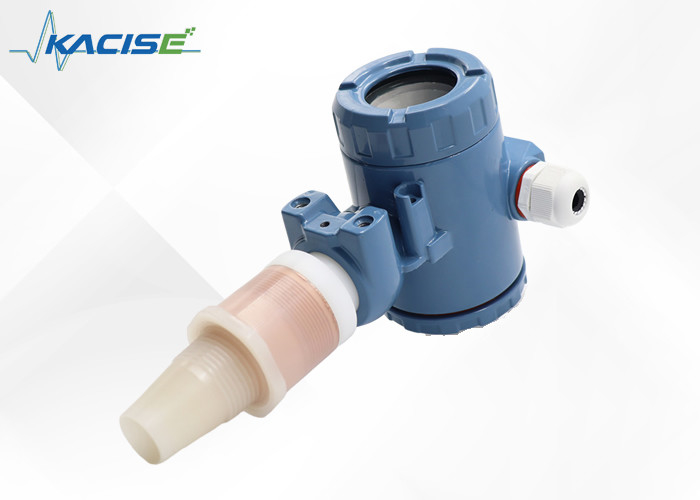

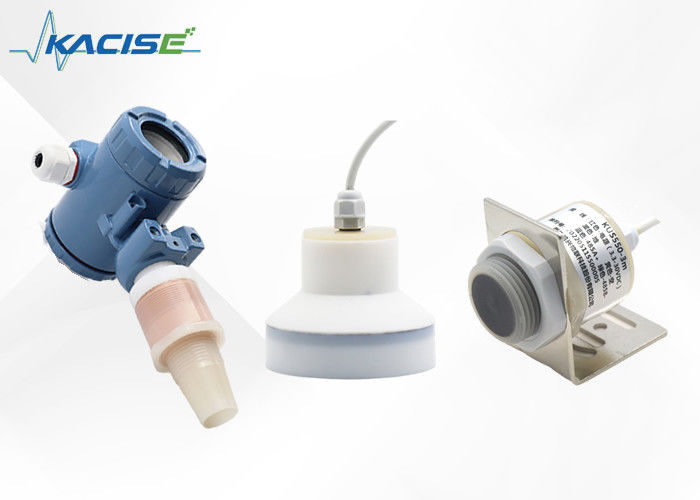

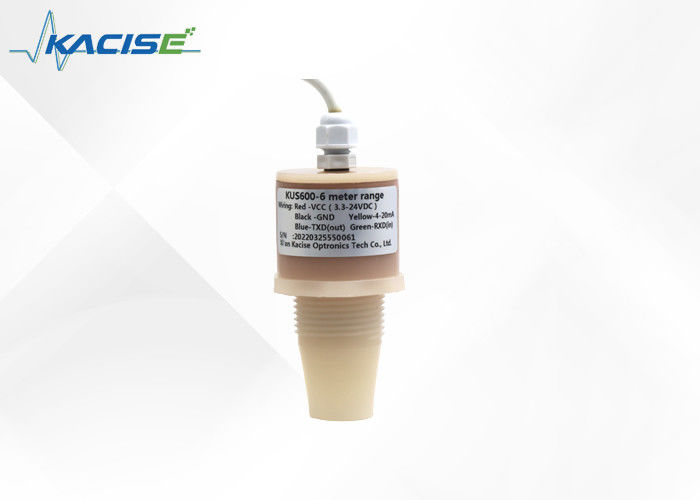

Yüksek hassasiyet ve sıcaklık telafi ile KUS korozyona dayanıklı PVDF ultrasonik seviye sensörü

• Otomatik güç ayarı, kazanç kontrolü, sıcaklık telafisi
• çeşitli aşındırıcı sahnelerde kullanılabilen tetrafloroetilen malzemeyi kullanır
• Yüksek hassasiyet ve çözünürlük
• Ölçüm verilerinin gerçekliğini sağlamak için parazit yankısını bastırma fonksiyonu ile

Ultrasonik nesne/sıvı seviye sensörü kabın üst kısmına monte edilir ve birleşik ünitenin ve elektronik bileşenlerin işlevsel kontrolü altında prob, ölçülen nesneye bir ultrasonik darbe ışını yayar. Ses dalgası nesnenin yüzeyi tarafından yansıtılır ve yansıyan yankının bir kısmı prob tarafından alınır ve bir elektrik sinyaline dönüştürülür. Ultrasonik emisyondan yeniden alıma kadar geçen süre, prob ile ölçülen nesne arasındaki mesafeyle orantılıdır. Elektronik ünite bu zamanı algılayarak sesin bilinen hızından ölçülen mesafeyi hesaplayarak seviye değerinin hesaplanabilmesini sağlar. Sıcaklığın ses hızı üzerinde etkisi olduğundan, ölçüm cihazının ses hızını düzeltmek için sıcaklığı ölçmesi gerekir. 4-20mA ve RS485 iletişimini aynı anda destekleyebilen dört telli sistemin birçok seçeneği bulunmaktadır.

Düşük güç tüketiminin yanı sıra mükemmel korozyon direncine de sahiptirler. Ölçümde, darbeli ultrasonik dalga sensör (dönüştürücü) tarafından gönderilir ve ses dalgası, nesnenin yüzeyinden yansıtıldıktan sonra aynı sensör tarafından alınır ve elektrik sinyaline dönüştürülür ve sensör ile ölçülen nesne arasındaki mesafe, ses dalgasının yayılması ve alınması arasındaki süre ile hesaplanır. Korozyon önleyici ultrasonik seviye göstergesi temassız ölçümü benimsediğinden, ölçülen ortam neredeyse sınırsızdır ve çeşitli sıvıların ve katı malzemelerin yüksekliğini ölçmek için yaygın olarak kullanılabilir.

2'ye ayarlanan çalışma modu, düşük güç tüketimi çalışma modudur.

Düşük güç tüketimi ultrasonik seviye ve mesafe sensörünün nasıl gerçekleştirileceği

1. Düşük güçlü IC'ler kullanın
   Güç tüketiminin normalde düşük olduğu neredeyse yeni entegreler kullanıyoruz.
2. Sensördeki her devrenin gücünü kontrol edin.
   Sensörde devrenin üç kısmı vardır; verici devre, alıcı devre ve mcu'nun temel devresi. Mcu, devrenin her bir parçasının çalışmasının kontrolünü sağlayarak güç tüketimi yönetimini gerçekleştirir ve ardından güç tüketimini kontrol eder.
3. mcu'nun kendisi çalışmadığında güç tüketimini daha da azaltmak için uyku moduna girer.

Sensör ortam sıcaklığının 0°C'nin altına düştüğü bir yere kurulursa, koruyucu önlemler açısından iyi sonuç vermelidir. Sensörün çelik somunlar kullanılarak açık bir deliğe doğrudan monte edilmesi durumunda, sensörün mahfaza dişinin ortasına sabitlenmesi gerekir.
