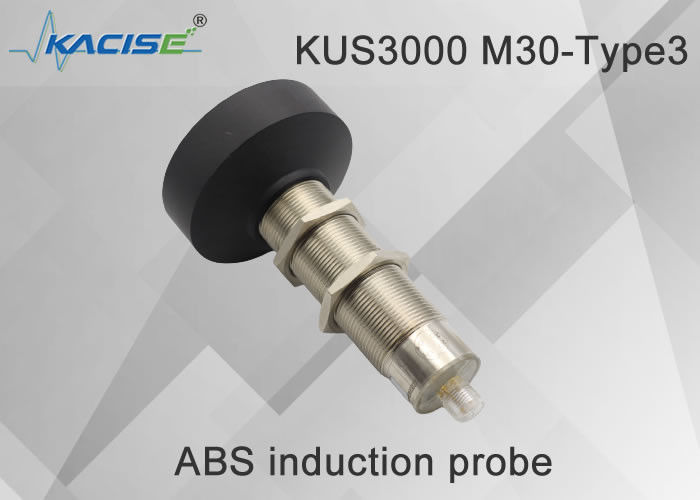

Name: KUS3000 M30-Type3 6m menzil ve gösterge ile ultrasonik seviye dönüştürücü
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000 M30-Type3
Price: 1,000.10 USD
Availability: InStock

Ev > Ürünler > Ultrasonik Transducer Sensörü >

KUS3000 M30-Type3 6m menzil ve gösterge ile ultrasonik seviye dönüştürücü

M30-Tip3 ultrasonik seviye dönüştürücü

göstergeli en küçük ultrasonik dönüştürücü

geniş aralıklı ultrasonik seviye sensörü

Place of Origin:

China

Marka adı:

Kacise

Sertifika:

certificate of explosion-proof, CE

Model Number:

KUS3000 M30-Type3

Bizimle İletişim

Teklif Et

Ürün Ayrıntıları

Menzil:

6m/12m

Çıkış:

4~20mA/NPN/PNP/RS485

Koruma Sınıfı:

IP65

Güç Kaynağı:

13-30V

Malzeme:

Nikel Kaplı bakır

Sıcaklık:

-25~70°C

Kesinlik:

% ≤ 1

Vurgulamak:

M30-Tip3 ultrasonik seviye dönüştürücü

göstergeli en küçük ultrasonik dönüştürücü

geniş aralıklı ultrasonik seviye sensörü

Ödeme ve Nakliye Şartları

Minimum Order Quantity

1pcs

Fiyat

pazarlık edilebilir

Packaging Details

15*20*15cm,0.3kg

Delivery Time

5-8 work days

Ödeme koşulları

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Supply Ability

100+

İlişkili Ürünler

Video

KUS650 Ultrasonik Tank Kablosuz Seviye Sensörü IP65 Koruması ve Kanalizasyon Aralıkları için 200mm ~ 3000mm Algılama Alanı

En İyi Fiyatı Alın

Video

KUM2500C, 0.1mm ölçüm çözünürlüğü IP67 koruması ve RS232/RS485/TTL/4-20mA arayüzü ile ultrasonik yakıt tankı seviyesi sensörü

En İyi Fiyatı Alın

Video

RS485 Çıktısı IP68 Koruma Korrozyona Dirençli Yüksek Duyarlılık ile 15m Temassız Ultrasonik Su Seviyesi Sensörü

En İyi Fiyatı Alın

Video

Smallest Or Miniature Liquid Level Ultrasonic Transducer Sensor PVDF Material

En İyi Fiyatı Alın

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

KUS3000 M30-Type3 göstergeli ve geniş aralıklı en küçük ultrasonik seviye dönüştürücü

1. Boyutsal yapı

Birimi mm'dir.

M30 tip 3 boyutlu yapı

2. Elektrik arayüzü

Not: Bu ürünün iki kablo özelliği vardır ve iki özelliğin kablo bağlantı talimatları aşağıdaki gibidir:

A tipi kablo		B tipi kablo
Pin1	Kahverengi	Pin1	Sarı
Pin2	Beyaz	Pin2	Siyah
Pin3	Mavi	Pin3	Kırmızı
Pin4	Siyah	Pin4	Yeşil

Varsayılan kablo karışımı müşteri tarafından alınan spesifikasyonlara dayanmaktadır

3. Teknik parametre

M18
Menzil	400... 6500 mm veya 600-12000 mm
Ayarlanabilir aralık aralığı	400... 6500 mm veya 600-12000 mm
Kör nokta	0 ... 400 mm veya 0 ... 600 mm
Tepki süresi	yaklaşık. 40 ms

Gösterge ışığı

Mavi led ışık

Kalibrasyonun yapılabileceğini belirtmek için mavi ışık yanıp söner. Mavi ve diğer sabitler sensörün güç kaynağının normal olduğunu gösterir. Güç açıldıktan sonra 5 dakika içinde mavi ışık yanıp sönerek kullanıcının çıkış ayarı ve kalibrasyonu yapabileceğini gösterir. 5 dakika sonra sensörün Kalibrasyon komutunu alamadığını belirtmek için mavi ışık sürekli yanar. .

Tello led ışık

Ölçülen nesnenin algılanıp algılanmadığını belirtmek için kullanılır. Kalibrasyon aşamasında, mevcut kalibrasyon durumunun kilitlendiğini ve bir sonraki kalibrasyon durumuna geçilebileceğini belirtmek için sarı ışık yanıp söner.

Kırmızı LED ışık

Normal çalışma durumunda kırmızı ışık yanmaz ve bir arıza olduğunu belirtmek için kırmızı ışık yanar.

Kalibrasyon işlemi sırasında yanıp sönen kırmızı ışık, sensörün mevcut yankı kaybını veya sonsuz durumunu kilitlediğini ve kullanıcının bir sonraki kalibrasyon durumuna geçebileceğini gösterir.

Elektriksel parametreler

Besleme gerilimi	13 ... 30 V DC , Özel geniş voltaj gereksinimleri özelleştirilebilir
Yüksüz akım I0	≤ 45 mA

IoT-spektrik modeller

Besleme gerilimi	3,3-12 DC, dalgalanma %10 SS
Güç tüketimi I0	≤ 15 mA, uyku modu≤1mA, Seri uyandırma,

Çıkış

çıkış türü	1 Anahtar çıkışı PNP çıkışı normalde açık ve uzun süre kapalı olarak kalibre edilebilir 2 Anahtar çıkışı NPN çıkışı normalde açık ve uzun süre kapalı programlanabilir 3 Analog voltaj çıkışı 0-10V programlanabilir. 4 Analog 4-20mA çıkış programlanabilir 5 RS485 çıkışı E4 programlanabilir.
Aşırı akım yani	200 mA, Ters polarite koruması, kısa devre koruması
Varsayılan ayar	M18 Anahtarlama noktası A1: 150mm Anahtarlama noktası A2: 1000mm M30 Tip 1 anahtar noktası A1 200mm anahtar noktası A2: 2000mm M30 tip 2 anahtar noktası A1 300mm anahtar noktası A2: 4000mm M30 tip 3 anahtar noktası A1 500mm anahtar noktası A2: 6000mm
Çıkış voltajı düşüşü	≤ 2,5V
Tekrarlanabilirlik	≤ %1
Açma-kapama seviyesi f	≤ 13 Hz Yüksek frekans özelleştirilebilir
Varsayılan histerezis karakteristik genliği	Ayarlanan değerin %5'i, özel gereksinimler özelleştirilebilir
Sıcaklık Telafisi Aralığı	-40°C -85°C

Sıcaklık Gereksinimleri

Çalışma sıcaklığı	-25…70°C(248...343K)
Depolama sıcaklığı	-40…85°C(233...358K)

Mekanik parça açıklaması

Bağlantı	V1 konektörü (M12 × 1), 4 Pimli
Koruma sınıfı	IP65 Diğer özelleştirilebilir
Kabuk malzemesi	Nikel kaplı bakır, diğerleri özelleştirilebilir

Not: M18 ürünü ve M30 ürünü 4-20mA analog çıkışa sahip olduğunda sayaç bağlantı yöntemi 550.600 ürününden farklıdır. M18 ve M30 ürünlerinin çıkış terminali Şekil 1'de gösterildiği gibi VDD ile beslendiği için sayacın güç kaynağı portuna bağlanması gerekmektedir. Çıkış terminali ile çıkış terminali arasında bağlantı talimat şeması Şekil 2'de gösterilmektedir:

Şekil 1 Çıkış güç kaynağı devre şeması

Şekil 2 Bağlantı yönteminin şematik diyagramı

4. Sipariş bilgileri

KUS	Türleri	çıktı		menzil	betimlemek
	M18	M18 gövde, maksimum ölçüm aralığı 1 metredir
	M30-Tip1	M30 maksimum ölçüm aralığı 2 metredir
	M30-Tip2	M30 maksimum ölçüm aralığı 3 metredir
	M30-Tip3	M30 maksimum ölçüm aralığı 6 metredir, 8 metre özelleştirilebilir
	Özelleştirilmiş	Shell kullanıcı özelleştirmesini destekler
		NPN	NPN olarak çıktı
		PNP	PNP olarak çıktı
		10Vçıkış	Çıkış analog 0-10V'dir, güç kaynağı gereksinimi 11V'den büyüktür
		5Vçıkış	Çıkış analog 0-5V'dir, güç kaynağı gereksinimi 6V'tan büyüktür
		mAçıkış	Çıkış analog 4-20mA'dır
		RS485	Çıkış RS485 Modbus protokolüdür; özel açıklama için lütfen yazılım arayüzü kılavuzuna bakın.
			XXX mm		Fabrikada ayarlanabilen doğrusal aralığı veya anahtar aralığını müşteri belirler
KUS	M30	RS485	6000mm
