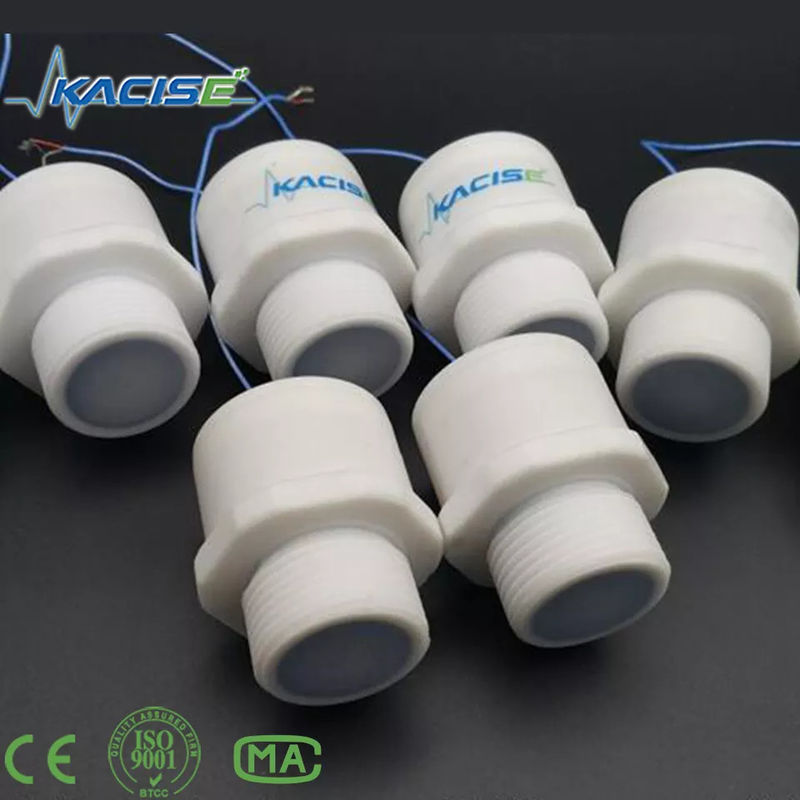

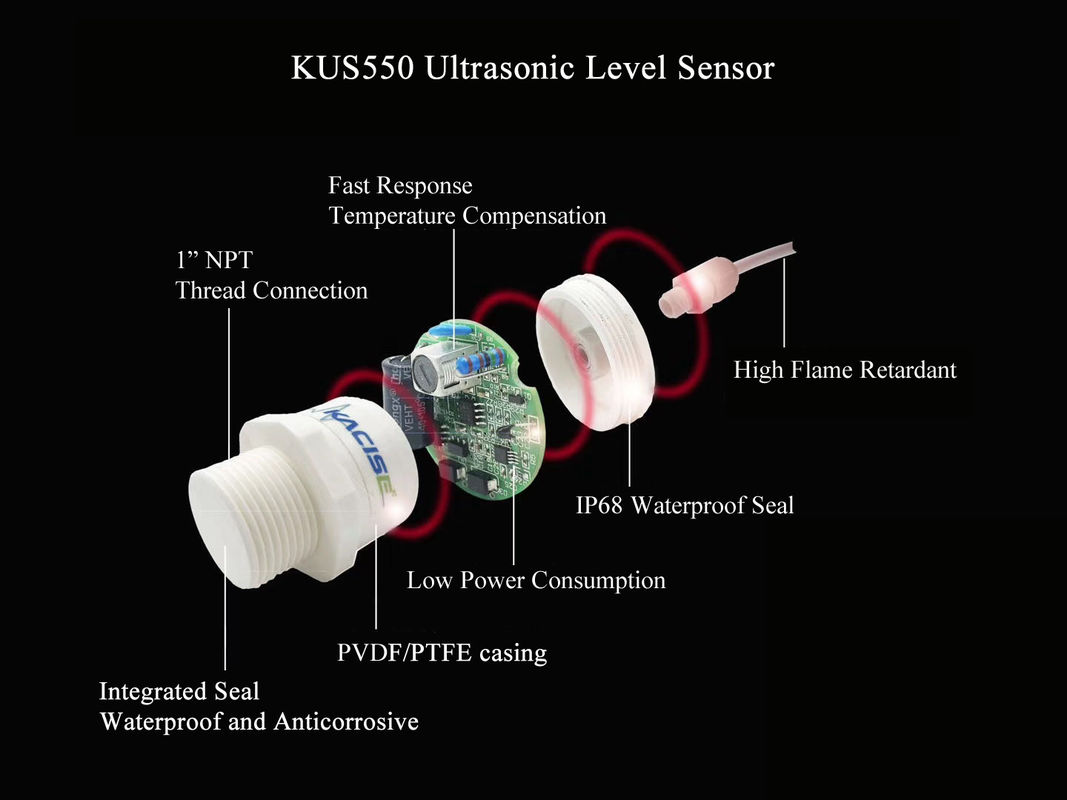

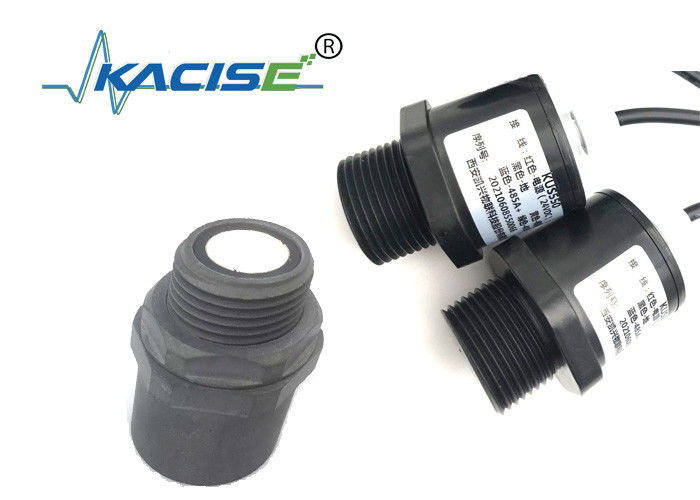

KUS550 ultrasonik mesafe sensörü
1Ürün özellikleri:
- Yüksek hassasiyet.
- Kompakt ve sağlam yapı.
- IP68 yüksek koruma derecesi.
- Korozyona dayanıklı kabuk, koroziv ortam ve uygulama için uygundur
2- Başvuru
- Tank seviyesinin ölçümü
- Kutunun seviyesinin ölçümü
- Yakınlık bölgesi tespiti
- İnsan tespiti
- Robot mesafe sensörü
- Özerk navigasyon
- Çoklu sensörlü navigasyon
- Uzaklık ölçümü
- Uzun menzilli nesne tespiti
- Endüstriyel Otomasyon
3Ürün Tanımı
Bu algılayıcı, IP65'e uygun olarak tasarlanmış kompakt, sağlam bir PVC korumasında çok kısa ve uzun menzilli algılama ve aralığı sağlar.
4. Parametreler
(1) Genel özellikler
| Model: KUS550 |
| Ölçme aralığı |
0.25m~3m (5m özelleştirilebilir) KUS550A
0.15m-0.6m ((1m özelleştirilebilir) KUS550B;
|
| Kör nokta |
KUS550A'nın ölü bölgesi 0... 250 mm'dir (250mm'in içinde kararsız çalışma bölgesi, bu aralıkta çalışmak önerilmez); KUS550B'nin ölü bölgesi 0-150mm'dir; |
| Besleme voltajı |
3.3... 30 VDC, dalgalanma 10 % SS |
| Çalışma akımı |
≤ 45 mA (en hızlı ölçüm hızı), tipik güç tüketimi ≤ 10 mA; |
| Çıkış sinyali |
0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 Analog çıkış. |
| Ölçüm doğruluğu |
%1 F.S. |
| Sıcaklık telafi |
- Evet. |
| Çeşitli çözünürlük |
0.1mm; |
(2) Çalışma koşulları
| Çalışma sıcaklığı |
-40...85°C (233...358K) |
| Depolama sıcaklığı |
-40...85°C (233...358K) |
(3) Diğer talimatlar
| Elektrikli bağlantı |
5 çekirdekli kablo (analog çıkış), 6 çekirdekli kablo (switch çıkışı). |
| Koruma sınıfı |
IP68 |
| Kabuk malzemesi |
PVC/PVDF/PTFE/ABS |
5. Boyutları
6Kablolama.
7Sensör fonksiyonlarının açıklaması
(1) Analog çıkışı ayarlamak.
Analog çıkış, kullanıcının istediği gibi programlanabilir. Örneğin anahtar çıkışında çalışmak veya liner çıkışında çalışmak gibi tüm parametreler RS485 arayüzü tarafından ayarlanabilir.
Programlanabilen 8 tür çıkış fonksiyonu vardır.
Tüm ayarlamalar şu şekilde olacak.
Adım 1, RS485 ile bir nokta mesafesini ayarlayın.
2. adımda RS485 ile başka bir nokta mesafesini ayarlayın.
Adım3 çıkış tipi kaplama veya anahtarı ayarlayın ve ilgili çıkış seçeneklerini ayarlayın
Adım 4: Sensörü yeniden başlat.
- Pencere modu normal olarak açık ve kaplama modu pozitif eğim çıkış fonksiyonu.
- Pencere modu normalde kapalı ve kaplama modu negatif eğim çıkış fonksiyonu.
- Tek anahtarlama noktası, normal açık fonksiyon.
- Tek anahtarlama noktası, normalde kapalı fonksiyon.
- Histeriz boşluğu ile tek anahtar noktası normalde açık fonksiyon.
- Normalde kapalı olan histerez boşluğu fonksiyonu ile tek anahtar noktası.
- Nesne varlığının tespiti - normal açık işlev.
- Nesne varlığı kapalı açık fonksiyon tespiti.
Aktarma noktası, sadece güç açıldıktan sonra mesafe ayarlama. İç saat güç açıldıktan sonra 5 dakika sonra değiştirilemez emin olabilir.Kullanıcı sadece güç yeniden başladıktan sonra talep mesafesini ayarlayabilir.
(2) RS485 çıkış tipi için.
İki çeşit çalışma tarzı vardır.
Otomatik ölçüm için, sensör mesafeyi veya seviyeyi tekrar tekrar ölçer ve ölçüm süresi UART tarafından ayarlanabilir.
Diğer stil, sensör uyku halindeyken, sensör ön kodla sorgulama komutunu alana kadar güç tasarrufu modudur.
Örneğin, ölçüm sonucu, Modbus protokolü ile 0x101 kayıtlarına erişilerek okunabilir.
Daha fazla bilgi için lütfen yazılım mühendisliği kılavuzu için bizimle iletişime geçin.
