Name: KUS630B Low Cast 0 - 10v Ultrasonic Depth Sensor Anti Corrosion 10 Meter
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS630B
Price: 1,000.10 USD
Availability: InStock

Ev > Ürünler > Ultrasonik Transducer Sensörü >

KUS630B Low Cast 0 - 10v Ultrasonic Depth Sensor Anti Corrosion 10 Meter

Low Cast Ultrasonic Depth Sensor 10v

KUS630B Ultrasonic Depth Sensor

Anti Corrosion Ultrasonic Transducer Sensor

Place of Origin:

China

Marka adı:

Kacise

Sertifika:

Model Number:

KUS630B

belge:

KUS630 Series Ultrasonic Le....2.pdf

Bizimle İletişim

Teklif Et

Ürün Ayrıntıları

Aralık:

0~10m

Çıkış:

4~20mA/NPN/PNP/RS485/0-3V，0-5V

Güç kaynağı:

3,3-24V

Çalışma akımı:

≤45mA

Sıcaklık Telafisi:

- Evet.

Çalışma sıcaklığı:

-25…70°C(248...343K)

Koruma sınıfı:

IP68

Kabuk malzemesi:

PTFE

Ölçüm doğruluğu:

% ≤ 1

Vurgulamak:

Low Cast Ultrasonic Depth Sensor 10v

KUS630B Ultrasonic Depth Sensor

Anti Corrosion Ultrasonic Transducer Sensor

Ödeme ve Nakliye Şartları

Minimum Order Quantity

Fiyat

pazarlık edilebilir

Packaging Details

15*15*10cm，0.5kg

Delivery Time

5-8 work days

Payment Terms

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Supply Ability

100+

İlişkili Ürünler

KUS-W80 Sualtı Uzaklık Algılayıcı 200kHz Sualtı Uzaklığı Ölçümü için Değiştiricinin Frekansı ve Düşük Sıfır Akımı

En İyi Fiyatı Alın

KUS-W50 Sualtı Uzaklık Sensörü Ters Polarite Koruması ve Sızdırmaz Sualtı İzleme için 0.6m Kör Alan

En İyi Fiyatı Alın

KWD200 ultrasonik sualtı iletişim sensörü

En İyi Fiyatı Alın

Yüksek hassasiyetli KWD400 360 derece tarama sonarı Güç tüketimi ≤12W

En İyi Fiyatı Alın

Bizimle İletişim

86--17719566736

Şimdi iletişime geçin

Ürün Tanımı

KUS630 Serisi Ultrasonik Seviye Ölçücüsü

1Özellikleri

Gelişmiş algılama teknolojisi, çeşitli karmaşık ortamlara adapte olmak için zengin yazılım fonksiyonları.
Çeşitli çıkış biçimleri: Programlanabilir röle çıkışı, yüksek hassasiyetli 4-20mA akım çıkışı, Rs485 dijital iletişim çıkışı.
İyi yönlendirme, güçlü nüfuz yeteneği, daha yoğun ses enerjisi ve uzun iletim mesafesini elde etmek kolaydır.
Otomatik güç ayarlama, kazanç kontrolü, sıcaklık telafi.
Temassız sürekli ölçüm, bakımı azaltır.
Sensör, çeşitli koroziv senaryolarda kullanılabilen tetrafluoroetilen malzemesinden yapılmıştır.
Mevcut çıkışın doğruluğunu ve çözünürlüğünü artırmak için 16 bit D / A dönüşümü.
Ölçüm verilerinin doğruluğunu sağlamak için müdahale yankısı ile bastırma fonksiyonu.
Enstrümanın ölçüm doğruluğunu artırmak için yeni dalga biçimi hesaplama teknolojisini benimsemek.
Enstrüman güvenilirliğini artırmak için SMD teknolojisini kullanmak.

2. Giriş

Korrozyona karşı ultrasonik seviye ölçer, bir mikroişlemci tarafından kontrol edilen dijital bir seviye ölçer. Ölçümde, patlama ultrasonik dalgası sensör (dönüştürücü) tarafından gönderilir,Ses dalgası nesnenin yüzeyi tarafından yansıtılır ve aynı sensör tarafından alınır., elektrik sinyaline dönüştürülür ve sensörle ölçülen nesne arasındaki mesafe, ses dalgasının yayılması ve alınması arasındaki zamana göre hesaplanır. Korrozyona karşı ultrasonik sıvı seviye ölçüm cihazı temassız ölçüm kullanıldığı için, ölçülen ortam neredeyse sınırsızdır.ve çeşitli sıvı ve katı malzemelerin yüksekliğinin ölçümünde yaygın olarak kullanılabilir.

3. Boyutları
Şekildeki birim mm

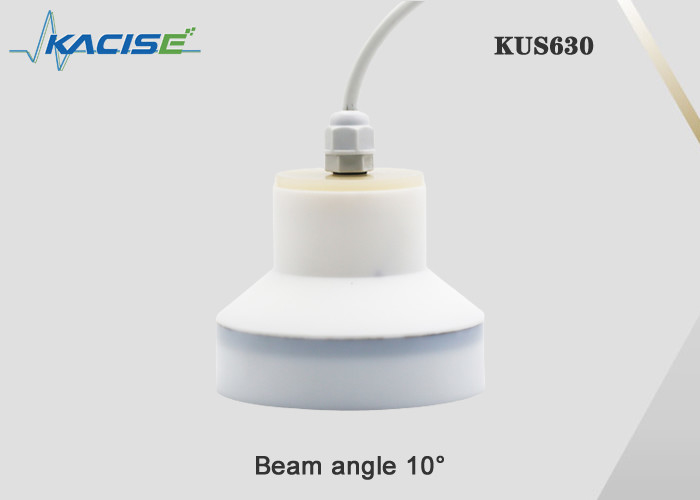

KUS630B Low Cast 0 - 10v Ultrasonic Depth Sensor Anti Corrosion 10 Meter 0

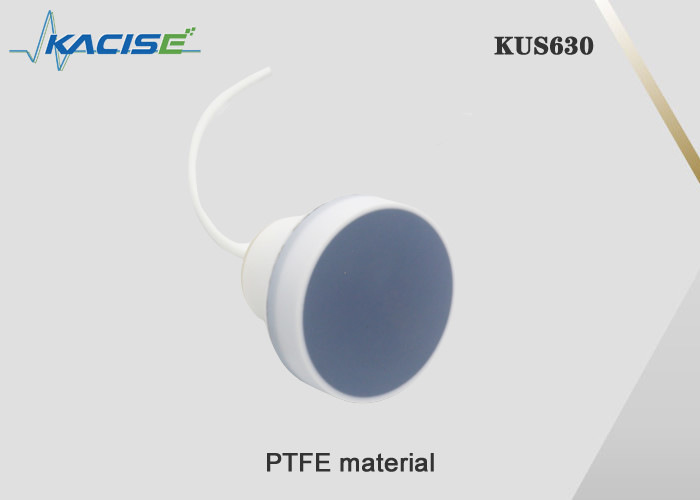

KUS630B Low Cast 0 - 10v Ultrasonic Depth Sensor Anti Corrosion 10 Meter 1

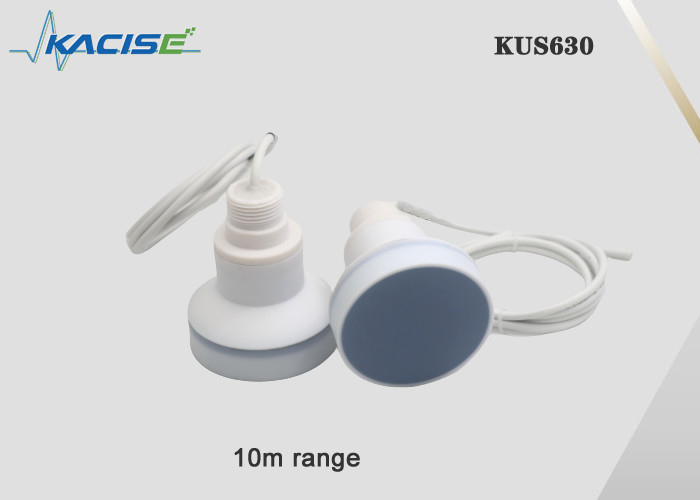

KUS630B Low Cast 0 - 10v Ultrasonic Depth Sensor Anti Corrosion 10 Meter 2

4Elektriksel bağlantılar ve sinyal tanımları

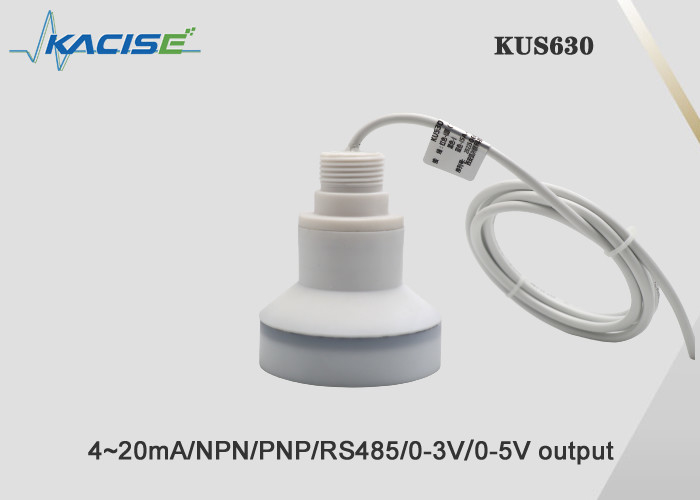

KUS630B Low Cast 0 - 10v Ultrasonic Depth Sensor Anti Corrosion 10 Meter 3

Satır sırası	COlanlar	DSonlandırma
1	Kırmızı	Güç pozitif.
2	Siyah	Güç geri dönüş yeri
3	Sarı	Analog çıkış, voltaj çıkışı, akım çıkışı anahtar çıkışı
4	Mavi	RS485 A+ veya uart TXD
5	Yeşil	RS485 B- veya uart RXD

Kablo rengi	Satır sırası	Açıklayın.	Not:
Kırmızı	1	motorlu	3.3V-30V geniş voltaj girişi
Siyah	2	GND
sarı	3	Anahtar çıkışı	Değiştirici terminali, yük kapasitesi 1A 60V, bağımsız mantıkla iki anahtar çıkışına kadar destek verir, iki terminal, anahtarın iki temasıdır,Pozitif ve negatif kutupları ayırt etmeyin.İsteyerek bağlanabilir.
Beyaz	4	Anahtar çıkışı
kahverengi	4	RS485A+
yeşil	5	RS485B-

5Parametre açıklaması

MOdel:KUS630
Ölçme aralığı	0.6m... 10m.
Kör nokta	0... 0.6m ((Kesin olmayan çalışma alanı 0.6m içindedir, bu aralıkta çalışmak tavsiye edilmez); en az 0.3m kör alan versiyonu elde edilebilir, bu da özelleştirilmelidir.
Besleme voltajı	3.3... 24 V DC, dalgalanma 10 % SS

Çalışma akımı	≤ 45 mA (en hızlı ölçüm hızı) Düşük güç versiyonu, uyku güç tüketimi 0.3mA'dan az, gönderme güç tüketimi 20mA'dır (2ms'den az) ve alıcı güç tüketimi 8mA'dan fazla değildir (150ms'den az)
Çıkış sinyali	1Programlanabilir analog çıkış 0-10V. 2:RS485 çıkışı. 3Uart seri çıkışı 4Çıkış: 4-20mA 5:Konuşturma çıkışı
Ölçüm doğruluğu	% ≤ 1
Sıcaklık telafi	- Evet.

çalışma koşulları

Çalışma sıcaklığı	-25...70°C ((248...343K)
Depolama sıcaklığı	-40...85°C ((233...358K)

Diğer talimatlar

Elektrikli bağlantı	5 çekirdekli kablo (analog çıkış), 6 çekirdekli kablo (switch çıkışı);
Koruma sınıfı	IP68
Kabuk malzemesi	PTFE

6Daha fazla bilgi
Ultrasonik nesne/sıvı seviyesi ölçer konteynerin üst kısmına monte edilmiştir.Sonda, ölçülen nesneye 20000Hz'den yüksek bir ultrasonik darbeler ışını yayar.. Sıcaklığın ses hızına etkisi olduğundan, metre, ses hızını düzeltmek için sıcaklığı ölçmelidir. Dört tel sistemi için birçok seçenek vardır,Aynı anda 4-20mA getirebilir., RS485 iletişimi, iki röle çıkışı ve ayrıca 220VAC ile de güçlendirilebilir.

7Sipariş Verisi

KUS	MOdel	O.çıkış	RAnge	Dyazıcı
	630B	Destek özelleştirme
	Özel yapımı
		0-10V	Analog 0-10V çıkış
		0-5V	Analog 0-5V çıkış
		0-3V	Analog 0-3V çıkış
		4-20mA	Analog çıkış 4-20mA
		SW	Anahtar çıkışı
		Uart	Uart seri çıkış MODBUS RTU protokolü
		RS485	RS485 çıkış MODBUS RTU protokolü
			XXX mm	XXX mm, maksimum ölçüm mesafesi anlamına gelir. (öntanımlı 1000mm)
KUS	550	RS485	10000mm
