KUM2500C Ultrasonik Yakıt Tankı Seviye Sensörü 0.1mm Ölçüm Çözünürlüğü
1Üretim Özetleri
KUM2500C ultrasonik yakıt tankı seviyesi sensörü, yakıt tankı seviyesini ölçmek için tasarlanmış ileri ve son derece hassas bir cihaz.Daha önce hiç görülmemiş bir doğruluk seviyesine sahiptir..
Bu sensör, çeşitli uygulamalarda yakıt izleme gereksinimlerini karşılamak için tasarlanmıştır.Harika bir şekilde çalışıyor.KUM2500C'nin kullandığı ultrasonik teknoloji, sensörden yakıt yüzeyine olan mesafeyi doğru ölçen yüksek frekanslı ses dalgaları göndermesini sağlar.Tasarımı, yakıt deposundaki zorlu ve karmaşık ortamlarda bile güvenilir çalışmayı sağlarYüksek çözünürlüklü ölçüm yeteneği, kullanıcıların her zaman yakıt seviyesi hakkında ayrıntılı bir anlayışa sahip olmalarını sağlayan son derece ince dane verilerine izin verir.Bu, sadece yakıt yönetimini verimli hale getirmekle kalmaz, aynı zamanda yakıtın beklenmedik şekilde dolması veya bitmesi gibi sorunları önler..
2Özellikleri
- Yüksek frekanslı ultrasonik test

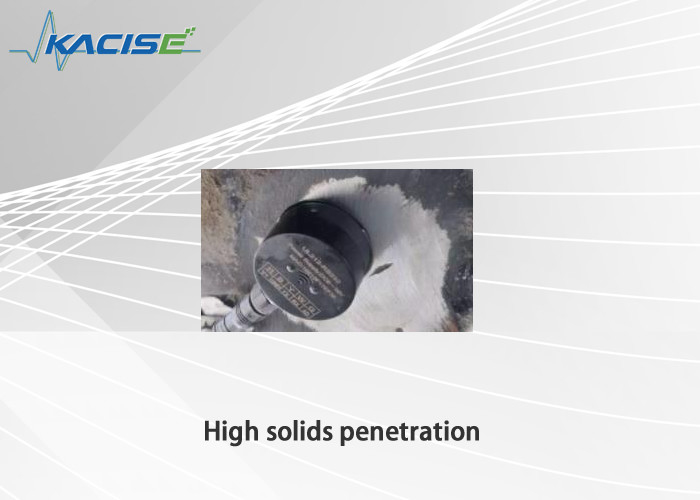

- Yüksek katı madde nüfuzu
- Metal ve plastik gibi çeşitli malzemelerden kaplar için uygundur
- Yüksek istikrarlı ölçüm çıkışı
- Dahili engelleme karşıtı veri işleme modeli
- Milimetre ölçüm çözünürlüğü
3Ürünün tanıtımı

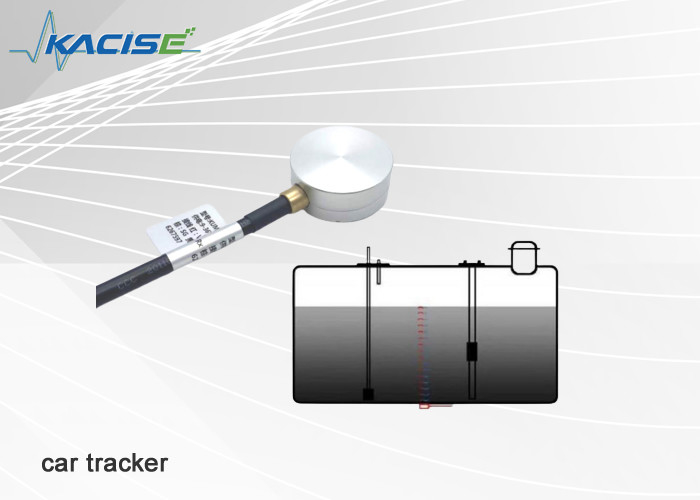

3.1Gerçek ürünün resmi aşağıdaki resimde gösterilmiştir.

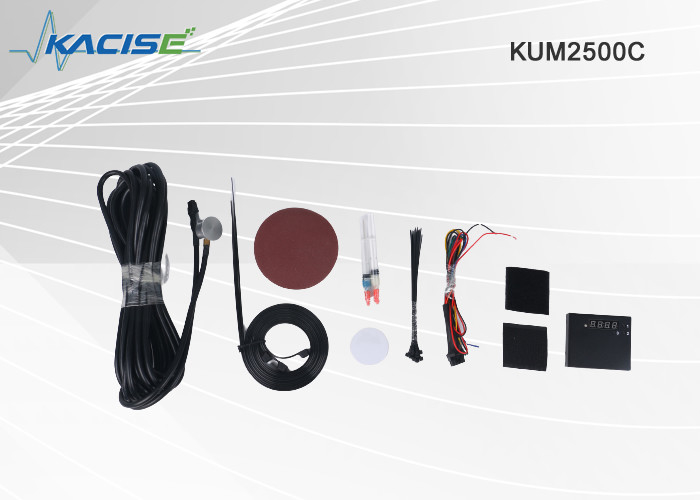

3.2Ürün Yapılandırma Listesi
Standart yapılandırma listesi:
| Sayı |
Adı |
miktarı |
Birim |
Not: |
| 1 |
Ultrasonik dalga yağ seviyesi sensörünün ana gövdesi
Ultrasonik
|
1 |
Çizgi |
|
| 2 |
Ultrasonik sonda |
1 |
Parça |
Genişletme hattı ile toplam uzunluğu 9M. |
| 3 |
Kullanıcı arayüzü tel |
1 |
Parça |
Elektrik hattı ve veri arayüzü hattı dahil |
| 4 |
Yardımcı kurulum paketi |
1 |
Paket |
Ultrasonik klavye (1 küçük kutu) / 1,2 metrelik hortum klemesi (3 parça) / 15cm bant (15 parça) / kum kağıdı (2 parça) |
Seçmeli yapılandırma listesi:
| Sayı |
Adı |
Birim |
Not: |
| 1 |
Özel yapıştırıcı |
Şişe |
|
3.3. Teknik parametreler
| Çalışma voltajı |
9~36VDC |
| Maksimum güç tüketimi |
0.8W/12VDC |
| Çalışma sıcaklığı |
-40°C~+85°C (Endüstri düzeyi) |
| Çalışma nemliği |
% 5 ~ % 90 |
| Ölçüm aralığı |
Malzemelere ve konteynerin kalınlığına göre belirlenir; 5 mm kalınlığında çelik levha için ölçüm alanı 5 ~ 200cm'dir. |
| Basınç taşıyıcı kapsamı |
≤ 0,8kg veya 0,8MPa |
| Sıvı ölçüm doğruluğu |
±1% |
| Ekipman arayüzü |
Analog voltaj/akım, RS232 ve RS485 veri portunun çıkış portunu sağlayın. |
| İletişim portu parametreleri |
Varsayılan baud hızı 9600'dir. 8 basamaklı veri bitleri, 1 basamaklı durak bitleri ve sıvı kontrolü yok.Sensör tarafından gerçek zamanlı olarak ölçülen sıvı seviyesi değeri, düzleştirme işleminden sonra her 10 saniyede verilir..
Not: İletişim hızı ve veri iletim aralığı özelleştirilebilir.
|
3.4 Ürün özellikleri
1Yüksek hassasiyet: Yağ seviyesi sensörünün yağ seviyesi yüksekliği ölçümünün çözünürlük oranı 0,1 mm ve ölçüm doğruluğu ± 0,5%.Yüksek sıcaklıkta ve yüksek soğuk dış ortamda yüksek ölçüm doğruluğu garanti edilebilir.
2. İyi uzun süreli istikrar: Yağ seviyesi sensörü ultrasonik dalga ölçüm yöntemini benimser ve temassız ölçüm yapar. magnetic sliding system measurement methods that adopt direct contact measurement methods at present generally so as to avoid corrosion and pollution of oil level sensor by fuel oil and maintain long-term stability.
3. Kolay montaj ve bakım: Sadece dış yakıt deposunun alt kısmına sensör sondasını yüklemek gerekir.Delik açmak ve yakıt deposunda değişiklik yapmak zorunda değilsinizAynı zamanda, araçların eski yağ sayıcısının normal çalışmasını garanti edebilir.
4Çevresel ses, düşük enerji tüketimi. Temassız ölçüm, yakıt deposunda delik açmayı veya değiştirmeyi gereksiz kılar. Yakıt yağına kir ve kirlilik getirilmez.
5Güçlü güvenilirlik: Hala normal bir şekilde düşmanca bir ortamda çalışır; anti-nem, anti-asit, iltihaplanma yavaşlatıcı, anti- müdahale ve akıllı.
Ürün yardımcı ekran kullanarak bağımsız olarak kullanılabilir. Ayrıca veri istatistikleri için GPS ekipmanları aracılığıyla veriyi sahne arkasına aktararak GPS ekipmanlarıyla da kullanılabilir.İfade analizi ve sorgu.
2.5Uygulanabilir kapsam
Ultrasonik yağ seviyesi sensörü, tüm araç türlerine (logistik araçlar, taksi, otobüsler ve otomobiller gibi) yakıt doldurmayı kaydetmek için uyarlanmıştır.Yakıt hırsızlığının önlenmesi için dijitalleştirilmiş araçların yağ tüketimi, kaynak israfını önlemek, yönetim verimliliğini ve trafik güvenliğini artırmak ve operasyon yönetimi seviyesini artırmak.
4Kablolama.
1. uzatma hattını kabin içine yerleştirin. Kablolama, kablolama sırasında aracın çapraz kirişini takip etmelidir.vb. ve diğer orijinal fonksiyonlar.
2Motorun ürettiği elektromanyetik müdahaleyi önlemek için uzatma hattı araç motorundan uzak olmalıdır.
3Sonda hattının ve uzatma hattının terminalinin düşmesini önlemek için düzgün bir şekilde kıvrılması gerekir.
4uzatma hattı, aracın ısıtma parçalarına en az 20cm uzaklıkta olmalıdır.Kabloyu aracın montaj pozisyonunda makul bir şekilde yerleştirin..
5Araçları bağlayın ve platform verilerini onaylayın.
1Güç kaynağından koparın ve ana gövdeyi GPS'e yakın bir konuma yerleştirin (su sızıntısının gerçekleşmeyeceği yer) ve düzgün bir şekilde sabitleyin;
2Kullanıcı arayüzü hattının kırmızı ve siyah telleri, pozitif kutubu bağlayan kırmızı tel ve negatif kutubu bağlayan siyah tel ile aracın kamu güç kaynağına bağlanır.
GPS'in toplama yağ tüketimi arayüzüne göre arayüz modunu seçin.
A. Analog miktar: Yeşil çizgi GPS toplama analog portuna bağlıdır. Siyah tel GPS toplama analog zemine bağlıdır.
B. RS232 İletişim: Sarı tel (TX) GPS RX ile bağlantılıdır ve mavi tel (RX) GPS TX ile bağlantılıdır. Siyah tel (GND) GPS zemine bağlıdır.
C. RS485 İletişim: Kahverengi tel (B) GPS'in B'si ile bağlantılıdır; mor tel (A) GPS'in A'sı ile bağlantılıdır ve beyaz tel GPS zemini ile bağlantılıdır.
3. Aç ve platformun petrol tüketimi verilerini sağlayıp sağlamadığını kontrol et.

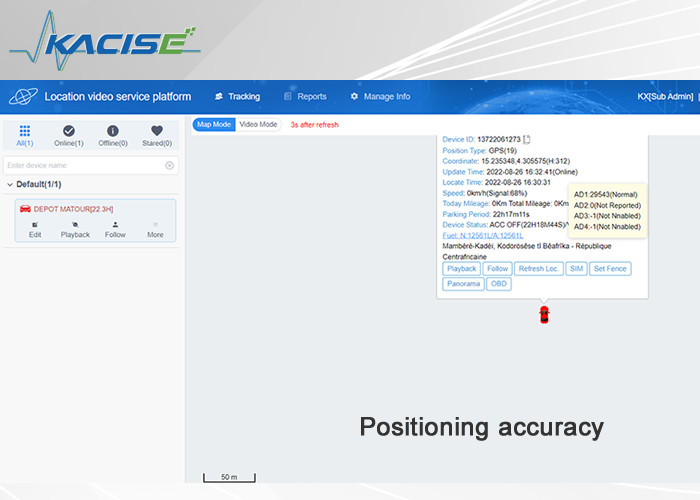

6Uygulama verileri
