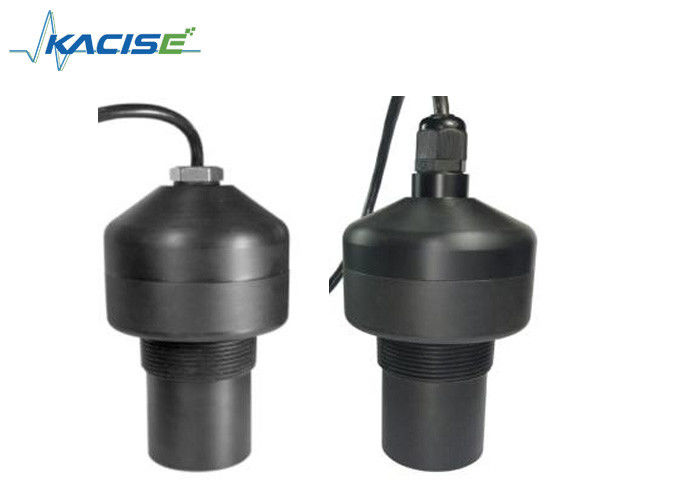

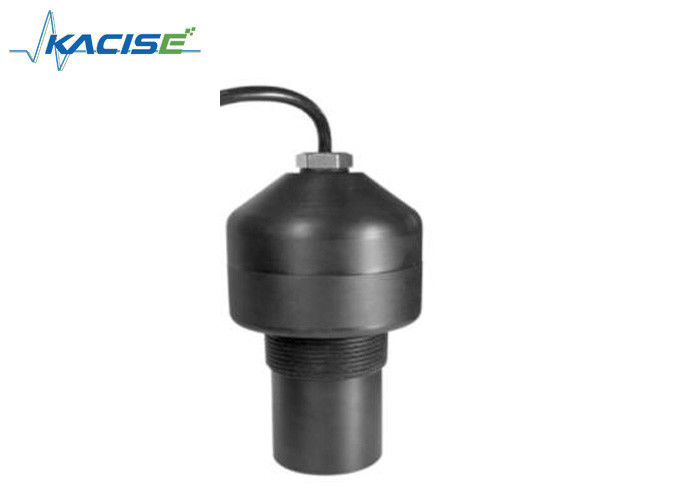

IP68 koruma derecesine sahip su seviyesi sensörü kanalizasyon ortamları için uygundur
Tanıtım
Su seviyesi sensörümüzü sunuyoruz IP68 koruma derecesiyle toz ve su kirliliğine karşı etkili bir şekilde dayanır.Kötü koşullarda bile su seviyelerini doğru ölçer.Kurulumu kolay ve çok güvenilir, kanalizasyonla ilgili uygulamalar için mükemmel bir seçim.
Parametreler
| Ölçme aralığı |
1 metre, 2 metre, 3 metre, 4 metre, 5 metre, 6 metre, 7 metre, 8 metre. |
| Ölçüm çıkışı |
Sonda'nın yayıcı yüzeyi ile orta yüzeyi arasındaki mesafe |
| Sensör ipliği |
ölçüm aralığına bağlı olarak farklı iplikler |
| Kör bölge aralığı |
ölçüm aralığına bağlı olarak farklı kör bölgeleri |
| Besleme voltajı |
DC 24V, çıkış 1 yön 4-20mA veya 1 yön RS485 MODBUS protokolü |
| Besleme voltajı |
DC 12V, çıkış RS485 MODBUS protokolü; |
| Görüntüle |
Gösterme yok |
| Öntanımlı kablo uzunluğu |
1 metre |
| Kablo |
4 iğne |
|
Çalışma ortamı
sıcaklık
|
-20 ~ +60 °C |
|
Çalışma ortamı
basınç
|
Standart atmosferik basınç |
|
Çalışma ortamı
Nemlilik
|
≤90% RH yoğunlaşmayan |
Özellikleri
Yüksek koruma derecesi: IP68.
Adres ayarları RS485 üzerinden
Çıktı: besleme voltajı ile ilgili analog veya RS485
Not:
4-20mA çıkış: mavi çizgiyi güvenilir bir şekilde topraklamak için (mA??);
Lütfen topraklama terminalini gerçek bir yere bağlayın, örneğin sudan geçen bir metal boru veya yere yerleştirilen bir metal çubuk.
1Elektrikli dolabın topraklanması ile hizada olmayın. Ayrı olarak topraklayın ve yerin altına yerleştirilen bir metal direğe veya metal boruya bağlayın.
2Yerleştirilmiş metal borunun veya metal çubuğun üzerindeki boya veya pas kazınmalıdır.
RS485 çıkışı: siyah çizgiyi güvenilir bir şekilde topraklamak için;
Lütfen topraklama terminalini gerçek bir yere bağlayın, örneğin sudan geçen bir metal boru veya yere yerleştirilen bir metal çubuk.
1Elektrikli dolabın topraklanması ile hizada olmayın. Ayrı olarak topraklayın ve yerin altına yerleştirilen bir metal direğe veya metal boruya bağlayın.
2Yerleştirilmiş metal borunun veya metal çubuğun üzerindeki boya veya pas kazınmalıdır.
Kablolama
1. 4 ~ 20mA kablolama
Güç kaynağı: Kırmızı çizgi: 24VDC + siyah çizgi: 24VDC
4 ~ 20mA: Sarı çizgi: mA + mavi çizgi: mA ̇
2. 485 iletişim kabloları
Güç kaynağı: Kırmızı çizgi: 24VDC + siyah çizgi: 24VDC
485 İletişim: Mavi çizgi: T/R+ Sarı çizgi: T/R
3. 485 iletişim kabloları
Güç kaynağı: Kırmızı çizgi: 12VDC+ Siyah çizgi: 12VDC
485 İletişim: Mavi çizgi: T/R+ Sarı çizgi: T/R
