Uzun menzilli ultrasonik seviye ölçer mesafe 10 metre 60 metre
İlke
İletişim aracılığıyla ölçüm ortamına yayılan ultrasonik darbeleri yayınlayan ultrasonik dönüştürücü,yansıma yoluyla ve daha sonra akustik ortam aracılığıyla alıcı dönüştürücüye geri döner, ölçülen ultrasonik darbeler zamanın akustik ortamında vericiye alıcıya yayılır.Dönüştürücüden medya yüzeyine mesafe olarak kabul edilebilir.Sıvı seviyesini belirlemek için.Sonda ile yansıtıcı yüzeye olan mesafeyi hesaplayabiliriz D = C * t / 2 (ikiyle bölünmüştür çünkü vericiye giden ses dalgaları aslında yuvarlak, D uzaklıktır, C ses hızıdır, t zamandır).
Özellikleri
Temassız ölçüm
Kısa yanıt süresi
Ekranlı
Çeşitli çıkışlar isteğe bağlı: anahtar, analog veya RS485
Seviye değeri çıkışı veya mesafe çıkışı
Tanıtım
Ultrasonik sensör, hedef nesnelere temassız ve giyimsiz algılama yapmak için ses dalgalarını kullanır. Şeffaf veya renkli nesneleri tespit etmek için kullanılabilir,Metal veya metal olmayan nesnelerÇevre dumanı, toz, çevre veya yağmur gibi çevresel koşullar, ultrasonik sensörlerin algılama performansını çok az etkiler.
Parametreler

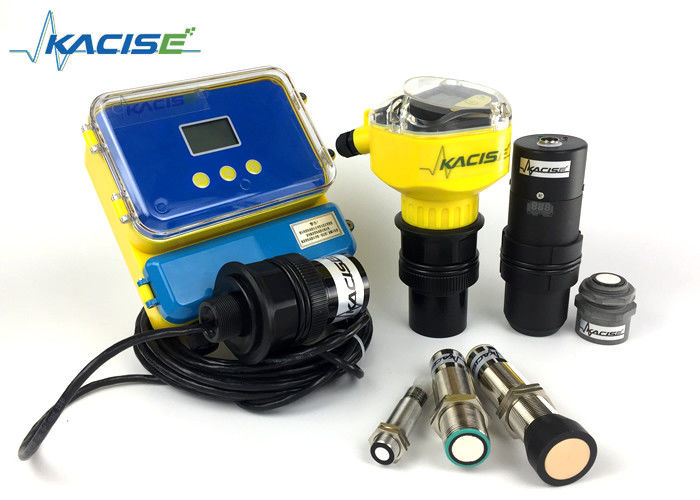

KUM serisi
| |
KUM-A |
KUM-B |
| Görev |
Entegre tip |
Bölünmüş tip |
| Aralık |
5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m. |
510m, 15m, 20m, 30m, 40m, 50m, 60m, 70m. |
| Doğruluk |
1% |
% 1 |
| Karar |
3mm veya % 0.1 ((daha büyük) |
3mm veya % 0.1 ((daha büyük) |
| Görüntüle |
Çince ve İngilizce LED |
Çince ve İngilizce LED |
| Analog Çıktı |
Dört tel 4~20mA/510Ω yük
İki tel 4~20mA/250Ω yük
|
4~20mA/510Ω yük |
|
Relay çıkışı
|
İki grup:
AC 250V/8A veya DC 30V/5A
Durum programlanabilir.
|
Tek kanal için iki grup
Çift kanal için dört grup
AC 250V/8A veya DC 30V/5A
Durum programlanabilir.
|
| Güç kaynağı |
Standart: 24VDC
İsteğe bağlı: 220V AC+15% 50Hz
|
Standart: 220V AC+15% 50Hz
İsteğe bağlı: 24VDC veya 120mA
Özelleştir: 12VDC veya pil
|
|
Çevre
Sıcaklık
|
LED:-20~+60°C,
Sonda: 20~+80°C
|
LED: -20~+60°C,
Sonda: 20~+80°C
|
| İletişim |
Seçenek:485,232 İletişim
(yapım anlaşması)
|
Seçenek:485,232 İletişim
(yapım anlaşması)
|
| Koruma Derecesi |
LED:IP65,
Sonda: IP68
|
LED: IP65,
Sonda: IP68
|
| Kablo Sondu |
- Hayır. |
Standartlar: 10m en uzun: 100m |
| Sonda kuruluşu |
Aralık ve sonda türüne göre |
Aralık ve sonda türüne göre |
| Güç tüketimi |
Bölünmüş tip
Güç kaynağı:24V,
Relay yok: 100mA
Relay'in 1. kanalı: 120mA.
Relay'in 2. kanalı: 145mA.
Relay'in 3. kanalı: 170mA.
Relay'in 4. kanalı: 190mA.
Özel güç şöyledir:
Rele yok: 24×100mA=2.4W;
Relay'in 1. kanalı: 24×120mA=2.9W;
Relay'in 2. kanalı: 24×145mA=3.5W;
Relay'in 3. kanalı: 24×170mA=4.1W;
Relay'in 4. kanalı: 24×190mA=4.6W;
|
| Güç tüketimi |
Entegre tip ((dört tel sistemi)
Güç kaynağı:24V,
Relay yok: 80mA
Relay'in 1. kanalı: 105mA.
Relay'in 2. kanalı: 130mA.
Özel güç şöyledir:
Rele yok: 24×80mA=1.9W;
Relay'in 1. kanalı: 24×105mA=2.5W;
Relay'in 2. kanalı: 24×130mA=3.1W;
|
| Güç tüketimi |
Entegre tip ((iki tel sistemi)
Güç kaynağı:24V,
Relay yok: 30mA
Özel güç şöyledir:
Rele yok: 24×30mA=0.72W
|

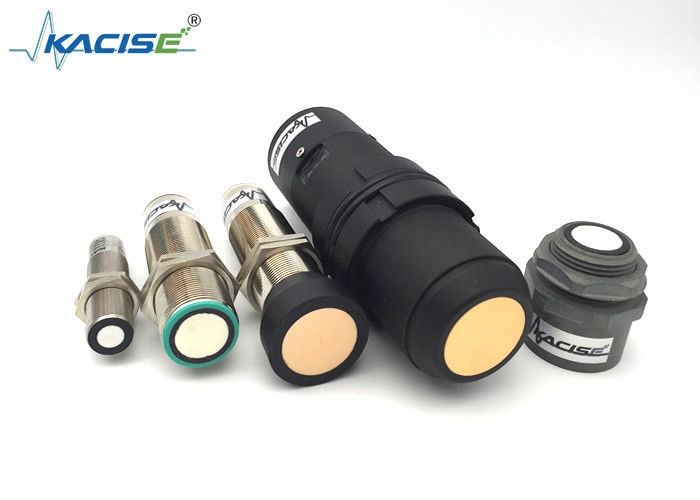

KUM3000 serisi
| M18 |
| Algılama aralığı |
150... 1000 mm |
| Düzenleme aralığı |
150... 1000mm |
| Kullanılamaz alan |
0... 150 mm |
| Yanıt gecikmesi |
Yaklaşık 10 ms |
| M30-tip1 |
| Algılama aralığı |
200... 2000 mm |
| Düzenleme aralığı |
200... 2000mm. |
| Kullanılamaz alan |
0... 200 mm |
| Yanıt gecikmesi |
Yaklaşık 10 ms |
| M30-tip2 |
| Algılama aralığı |
300... 3500 mm |
| Düzenleme aralığı |
300... 3500 mm. |
| Kullanılamaz alan |
0... 300 mm |
| Yanıt gecikmesi |
Yaklaşık 20 ms. |
| M30-tip3 |
| Algılama aralığı |
400... 6500 mm veya 600-12000 mm |
| Düzenleme aralığı |
400....6500mm veya 600-12000mm |
| Kullanılamaz alan |
0... 400 mm |
| Yanıt gecikmesi |
Yaklaşık 40 ms |
Ben...ndBencatÖnemli değil/operaTıngmeAnlar
| LED mavi |
Program çalıştırılabilir, bu durum
Mavi LED, sensörün çalıştırılmasından 5 dakika sonra yanıp sönecek, bu da sensörün programlanabileceğini gösterecek ve sonra mavi LED sürekli olarak çalışacak.
|
| LED sarı |
Değişim durumunun belirtilmesi
yanıp sönen: program fonksiyonu sırasında nesne tespit edildi
|
| LED kırmızı |
Normal çalışma: yanıldığını gösteren ışık.
Programlama: yanıp sönen, yankı kaybedilen, yani sensör kapalı veya sensörün önündeki nesne yok,
|
EBen...ectRıkal specifikediBenons
| Çalışma voltajı UB |
13... 30 V DC, dalgalanma 10 % SS |
| I0 sıfır güç kaynağı akımı |
≤ 45 mA |
IOT sürümü
| Çalışma voltajı UB |
3.3-16 DC, dalgalanma 10 % SS |
| I0 sıfır güç kaynağı akımı |
≤ 15 mA, uyku modunda≤1mA, uart tarafından uyandırılır. |
Ben...npİzle
| Girdi türü |
1 TEACH-IN girdi |
|
çalışma aralığı A1: 0V/GND... +1 V,
Çalışma aralığı A2: +6 V.+UB
|
| Giriş impedansı: > 4,7 kΩ; TEACH-IN programı darbı: ≥ 1 s |
O.utpUt
| Çıktı türü |
1 anahtar çıkışı E4, NPN NO/NC, programlanabilir
2 anahtar çıkışı E4, PNP NO/NC, programlanabilir
3 Analog 0-10V çıkış E4 programlanabilir.
4 Analog 4-20mA çıkış E4 programlanabilir
5 RS485 çıkışı E4 programlanabilir.
|
| Adli çalışma akımı Ie |
200 mA, kısa devre/aşırı yük koruma |
| Öntanımlı ayar |
A1:150mm A2: 1000mm |
| Voltaj düşüşü |
≤ 2,5 V |
| Tekrar doğruluk |
% ≤ 1 |
| Değişim frekansı f |
≤ 13 Hz (yüksek frekanslı versiyon için özelleştirilmiş) |
| Aralık histerezi H |
Kurulu çalışma mesafesinin %5'i |
| Sıcaklığın etkisi |
Tam ölçek değerinin ±1%'i |
AmBenent conDiTıons
| Çevre sıcaklığı |
-25...70°C (248...343K) |
| Depolama sıcaklığı |
-40...85°C (233...358K) |
MechbirBencAl ÖzellikleriifikediBenons
| Bağlantı |
V1 konektörü ((M12×1), 4-pin |
| Koruma derecesi |
IP66 |
| Maddi Konut |
bakır, nikel kaplamalı |
| Değiştiriciler |
Epoksi reçine/çürük cam küre karışımı;
köpüklü poliüretan, kapak PBT
|
