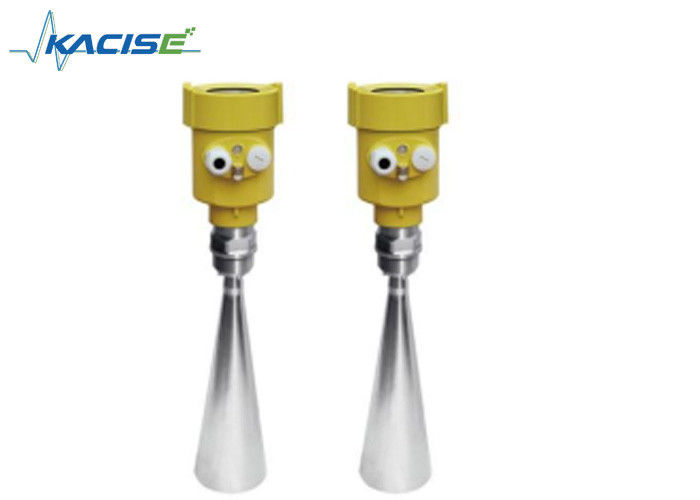

26Ghz Asit Su Tankı Radarı Sıvı Seviye Sensörü Su Seviye Sensörü
Tanıtım
Radar Seviye Ölçücüsü, ölçümde sıvı (madde) seviyesini kaydetme aracıdır.
Mikrodalga darbeleri anten tarafından gönderilir ve daha sonra malzeme yüzeyi tarafından yansıtılır ve daha sonra radar sistemleri tarafından alınır.
Daha sonra elektronik devreye gönderilir, mikroprosesör mikro dalga yankısını tespit edebilir, malzemeyi veya sıvının yüzeyini yeniden canlandırabilir.
Doğru sinyal, milimetre doğruluğuyla akıllı bir yazılımla yapılır. Zorlu ortamlarda uygulanamaz.
Radar seviye sensörümüzün özellikleri nedir?
1Küçük anten boyutu, kurulumu kolaydır; temassız radar, aşınma yok, kirlilik yok.
2. Neredeyse hiç korozyon, kabarcık etkisi; atmosferdeki su buharı, sıcaklık ve basınç değişiklikleri tarafından neredeyse etkilenmez.
3Yüksek seviye ölçüm işinde ciddi toz ortamı çok az etkiye sahiptir.
4Daha kısa dalga boyu, katı yüzey eğiliminin yansıması daha iyidir.
5Işın açısı küçüktür, enerji yoğunlaşır, yankı yeteneğini artırabilir ve müdahaleden kaçınabilir.
6Ölçme aralığı daha küçüktür, çünkü bir ölçüm iyi sonuçlar verir.
7Yüksek sinyal-gürültü oranı, seviye dalgalanması durumu daha iyi performans elde edebilir.
8Yüksek frekans, en iyi seçimin katı ve düşük dielektrik sabit ölçümü.
Parametreler
|

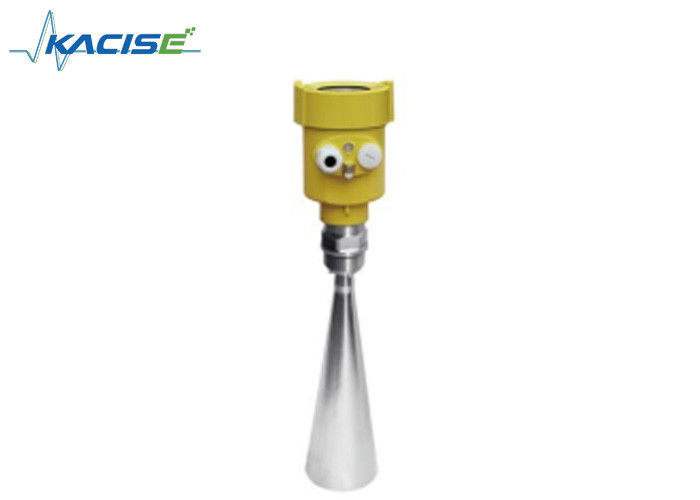

KLD2602
|
|
|
Uygulama:Yüksek sıcaklığa karşı, Yüksek basınca karşı Sıvı, Hafif koroziv sıvı
Ölçme aralığı:30 metre.
Süreç Bağlantısı:Fil, Flens
Orta sıcaklık:-40°C~ 250°C
Süreç Basıncı: -0,1 ~ 4,0 MPa
Doğruluk:± 3 mm
Koruma Derecesi:IP67
Frekans aralığı:26GHz
Patlama geçirmez sınıf:ExiaⅡC T6 Ga/ Exd ia IIC T6 Gb
Sinyal çıkışı:4 ~ 20mA/HART (İki kablo / Dört)
RS485/ Modbus
|
Radar seviye sensörünün uygulanması
Radar seviye sensörü için başarı vakaları

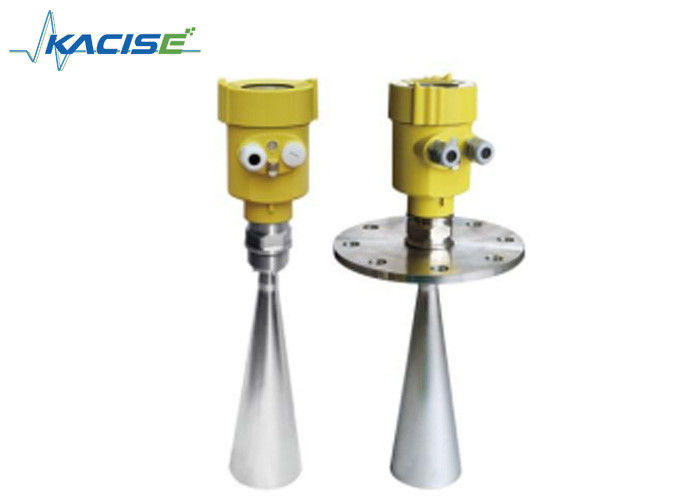

KLD Serisi 26G Yüksek Frekanslı Radar Seviye Ölçücü Diğer Serisi
|
KLD2601
|
|
|
Uygulama:Her türlü koroziv sıvı
Ölçme aralığı:10 metre.
Süreç Bağlantısı:Fil, Flens
Orta sıcaklık:-40°C~ 130°C
Süreç Basıncı:-0,1~0,3 MPa
Doğruluk:± 5 mm
Koruma Derecesi:IP67
Frekans aralığı:26GHz
Sinyal çıkışı:4 ~ 20mA/HART (İki kablo / Dört)
RS485/ Modbus
Patlama geçirmez sınıf:ExiaⅡC T6 Ga/ Exd ia IIC T6 Gb
|
|

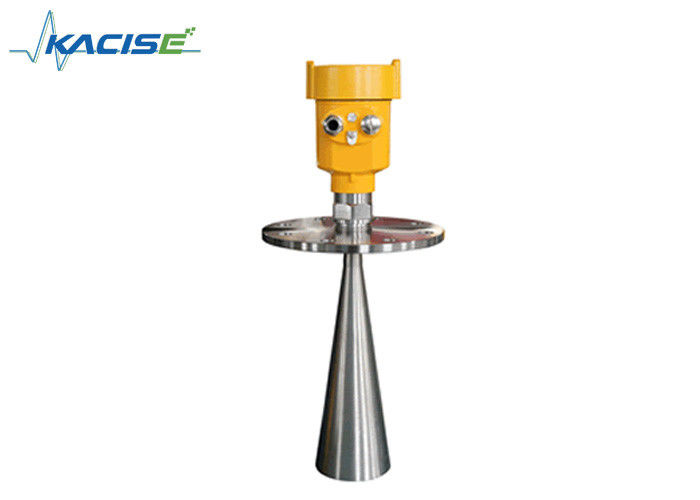

KLD2603
|
|
|
UygulamaKatı malzeme, Güçlü toz Kristalleşmesi kolaydır, yoğunlaşma olasılığı
Ölçme aralığı:70 metre.
Süreç Bağlantısı: Evrensel Flanş
Orta sıcaklık:-40°C~ 250°C
Süreç Basıncı: -0,1 ~ 0,1 MPa
Doğruluk:± 15 mm
Koruma Derecesi:IP67
Frekans aralığı:26GHz
Sinyal çıkışı:4 ~ 20mA/HART (İki kablo / Dört)
RS485/ Modbus
Patlama geçirmez sınıf:ExiaⅡC T6 Ga/ Exd ia IIC T6 Gb
|
|
KLD2604
|
|
|
UygulamaKatı malzeme, Güçlü toz, kolay kristalleşme, yoğunlaşma ihtimali
Ölçme aralığı:80 metre.
Süreç Bağlantısı: Evrensel Flanş
Orta sıcaklık:-40°C~ 250°C
Süreç Basıncı: -0,1 ~ 0,1 MPa
Doğruluk:± 15 mm
Koruma Derecesi:IP67
Frekans aralığı:26GHz
Sinyal çıkışı:4 ~ 20mA/HART (İki kablo / Dört)
RS485/ Modbus
Patlama geçirmez sınıf:ExiaⅡC T6 Ga/ Exd ia IIC T6 Gb
|
|
KLD2605
|
|
|
UygulamaKatı malzeme, Güçlü toz, kolay kristalleşme, yoğunlaşma ihtimali
Ölçme aralığı:80 metre.
Süreç Bağlantısı: Evrensel Flanş
Orta sıcaklık:-40°C~ 250°C
Süreç Basıncı: -0,1 ~ 0,1 MPa
Doğruluk:± 15 mm
Koruma Derecesi:IP67
Frekans aralığı:26GHz
Sinyal çıkışı:4 ~ 20mA/HART (İki kablo / Dört)
RS485/ Modbus
Patlama geçirmez sınıf:ExiaⅡC T6 Ga/ Exd ia IIC T6 Gb
|
|
KLD2606
|
|
|
UygulamaKatı parçacıklar, toz Korosif ortam konteyner
Ölçme aralığı:20 metre.
Süreç Bağlantısı:Sıvı 30m/Katı 20m/toz 15m
Orta sıcaklık:-40°C~ 250°C
Süreç Basıncı:
-0,1 ~ 4,0MPa (Yatay Flanş)
-0.1 ~ 0.1MPa (Universal Flange)
Doğruluk:± 10 mm
Koruma Derecesi:IP67
Frekans aralığı:26GHz
Güç kaynağı: İki tel (DC24V) / Dört tel (DC24V/AC220V)
Sinyal çıkışı:4... 20mA/HART (İki tel / Dört) RS485/ Modbus
Patlama geçirmez sınıf:ExiaⅡC T6 Ga/ Exd ia IIC T6 Gb
|
