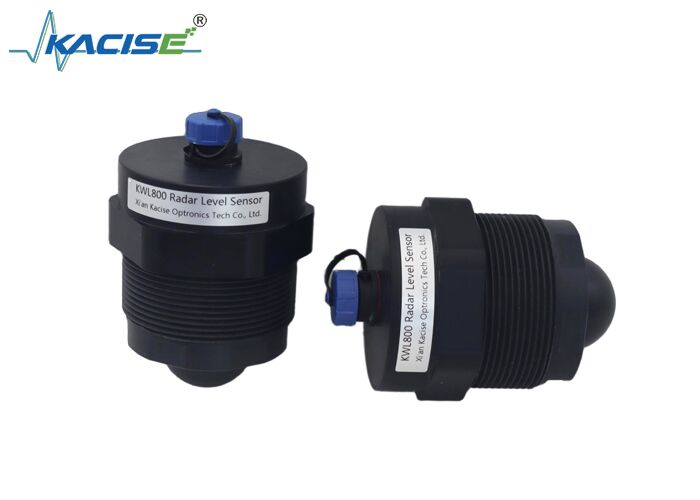

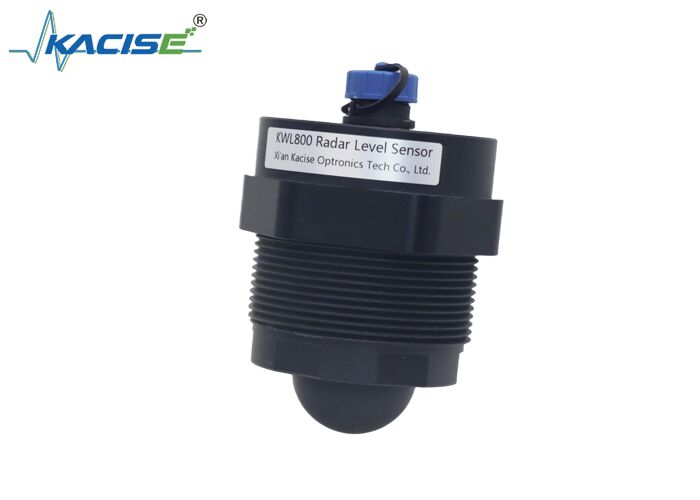

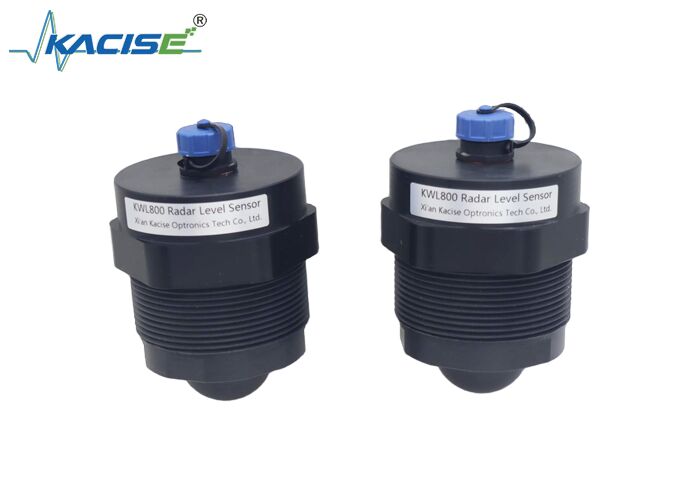

KWL800 Radar Su Seviyesi Sensörü 80 GHz Frekansı 20 m Ölçüm Arası ve PTFE Kapalı

KWL800 radar su seviye sensörü, şirketimiz tarafından su seviyesi ve sıvı seviyesi ölçümü için geliştirilmiş bir sensördür. Katı malzemelerin mesafesini ölçmek için de kullanılabilir. Cihazın maksimum koruma derecesi IP68'e ulaşabilir. Sensör, isteğe bağlı 4-20 mA çıkış ve röle çıkışı sunar. İletişim arayüzleri RS485 veya UART'ı içerir ve standart Modbus RTU protokolünü kullanır. Ürün, 6 cm minimum kör noktaya sahip, 20 m'ye kadar maksimum ölçüm menziline sahiptir.

• Kendi geliştirdiği RF çipi
• FMCW (Frekans Modüleli Sürekli Dalga) teknolojisini kullanır
• Karmaşık ortamlar için uygun, güçlü nüfuz etme özelliğine sahip milimetre dalga sinyali
• Metrik montaj dişli kompakt cihaz boyutu, kolay kurulum
• 20 m'ye kadar ölçüm menzili
• 3°'den az ışın açısı
• Korozyona dayanıklı PTFE muhafaza

1. Cihaz Paket Açma Kontrolü
   • Ürünü teslim aldıktan sonra ambalajın sağlam olup olmadığını kontrol edin. Cihazı paketten çıkarın ve tüm aksesuarların eksiksiz olduğunu doğrulayın.
   • Ürün kılavuzunu dikkatlice okuyun.
   • Cihazın görünümünde hasar olup olmadığını kontrol edin.

   Herhangi bir sorun bulunursa, yardım için derhal bizimle iletişime geçin.

2. Kurulum Ortamı Kontrolü
   • Cihazın hemen altındaki ışın açısı içinde herhangi bir engelleyici nesne olup olmadığını kontrol edin.
   • Şekilde gösterildiği gibi, kurulumdan sonra cihaz tarafından yayılan elektromanyetik dalgalar ölçülen yüzeye dik olmalıdır.

3. Kurulum Yöntemi

   Aşağıdaki şekilde gösterildiği gibi, ürünü montaj braketine sabitleyin.



• Sensör kurulum konumu mümkün olduğunca titreşimden kaçınacak şekilde sabit olmalı ve sensörün altındaki ortam mümkün olduğunca açık olmalıdır.
• Sensör ile ölçülen sıvı yüzeyi arasındaki minimum mesafe 30 cm'den büyük olmalıdır.
• Sensör ile tank, havuz veya nehir kenarı arasındaki mesafe 0,5 m'den büyük olmalıdır.
• Sensörün kurulumu için su yüzeyi dalgalanmasının az olduğu bir yer seçin, böylece su yüzeyi dalgalarından kaynaklanan ölçüm doğruluğunun azalması veya anormal ölçümler önlenir.
