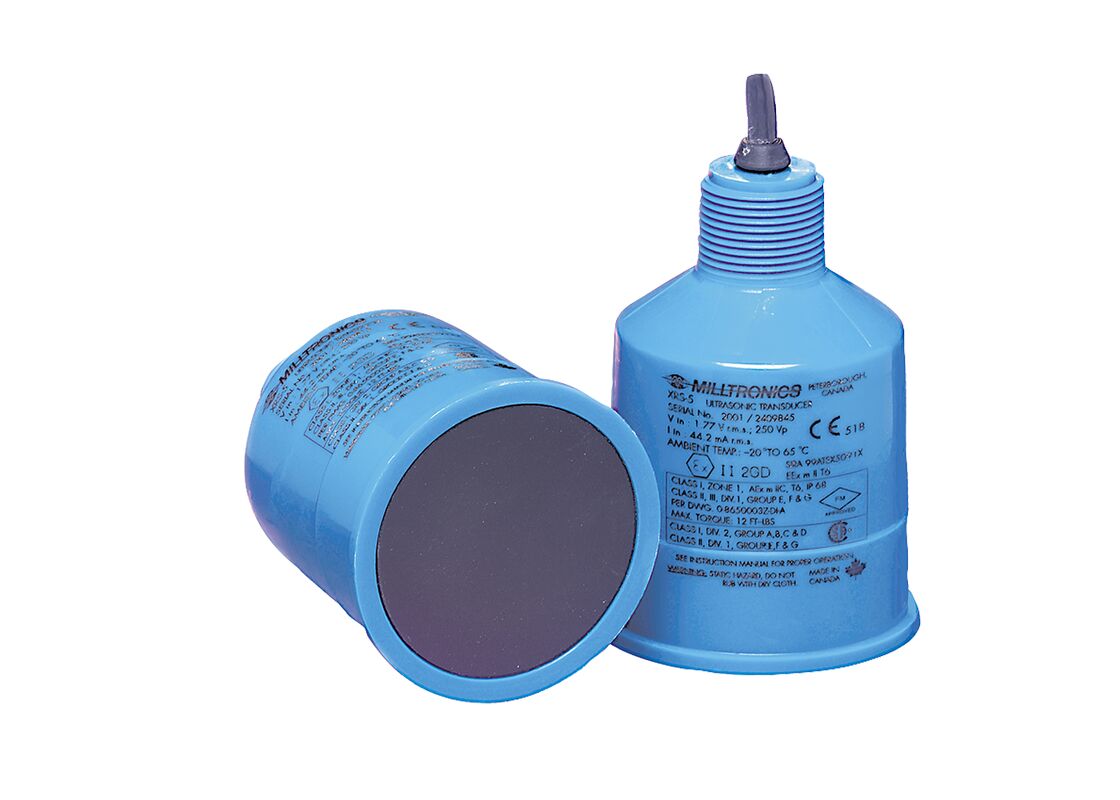

EchoMax XRS-5 ultrasonik dönüştürücü
EchoMax XRS-5 ultrasonik dönüştürücü, dar asansör istasyonlarında / ıslak kuyularda, akıntılarda,Sadece 10°'luk bir kiriş açısı ve CSM kauçuk yüzü kullanan barajlar ve filtreler.
Ürün Modelleri
| Bölüm Numarası |
Açıklama |
| 7ML1105-... |
ECHOMAX XRS-5C TRANSDUCER |
| 7ML1106-... |
ECHOMAX XRS-5 TRANSDUCER |
Aksesuarlar ve Bileşenler
| Bölüm Numarası |
Açıklama |
| 7ML1830-1AQ | EASY AIMER II, ALUMİNUM, 3/4 inçlik NPT 3/4 - 1 inçlik PVC koplama ile |
| 7ML1830-1BL | Kanal BRACKET, duvar montu, FMS-210 |
| 7ML1830-1BM | Genişletilmiş Kanal BRACKET, Duvar Montajı FMS-220 |
| 7ML1830-1BN | Kanal BRACKET, zemin montajı FMS-310 |
| 7ML1830-1BP | Genişletilmiş kanal braket, zemin montajı, FMS-320 |
| 7ML1830-1BQ | Köprü Kanalı BRACKET, zemin montajı, FMS-350 |
| 7ML1830-1AU | EASY AIMER II, 304, NPT İLGİLİ, W/CPLNG, 1 inç |
| 7ML1830-1AX | Easy Aimer II Flange, M20 Adaptörü ile Alüminyum, 1" ve 1-1/2" BSP alüminyum bağlantısı |
| 7ML1830-1BH | SHIELD, SUBMERGENCE, KIT, XPS10/XRS-5 sensörleri için |
| 7ML1830-1BK | UNIVERSAL BOKS BRACKET, FMS-200 |
| 7ML1830-1DN | "Konuç, 1" BSP, Flanged, PLASTIK |
| 7ML1830-1DR | Çubuk, 1" BSP, düz |
| 7ML1830-1DS | KALKNUT, 1 "NPT, PLASTIK |
| 7ML1830-1EA | Adaptör 1" BSP - 20MM |
| 7ML1830-1EF | ADAPTER 1"NPT/M20 |
| 7ML1830-1GN | Easy Aimer Adaptörü Kiti, 304, M20 1 "NPT, 1 "NPT 1 "BSP, 1 "NPT 1.5" BSP |
| 7ML1930-1BJ | TAG, paslanmaz çelik, 12 X 45 mm, bir metin satırı. |
| 7ML1930-1FX | KIT, İZOLASYON, 1" NPT, XDUCERS |
Temel Faydalar
- Dar ışın açısı sadece 10°
- Kimyasal olarak dirençli PVDF kopolimer kabı ve CSM kauçuk yüzü
- Ölçme aralığı: Sıvıların ve çamurların ölçümü için 8 m (26 ft)
- Tamamen dalgıç: IP68 koruma derecesi
- 1" NPT veya R 1" BSPT bağlantısı ile kolay monte
Başvurular
XRS-5, 0.3 ila 8 m (1 ila 26 ft) aralığında ölçüm aralığı ile temas etmeyen bir cihazdır. Gelişmiş yankı işleme, engeller, türbülans ve köpük koşullarında bile güvenilir verileri sağlar.
Hermetik olarak mühürlenmiş CSM kauçuk yüzü ve PVDF kopolimer kabı, atık su tesisatlarında yaygın olan metan, tuzlu su, köstük ve sert kimyasallara karşı maksimum direnç için tasarlanmıştır.IP68 koruma derecesi ile, bu dayanıklı sensör sel koşulları durumunda tamamen dalgalanır. Uygulama tam daldırma mümkünse bir daldırma kalkanı kullanın.Bir daldırma kalkanı daldırılmış koşullar sırasında yüksek seviyede okuma çıkışı koruyacaktır.
Düşük maliyetli XRS-5 dönüştürücü, yüksek/düşük alarm veya basit pompa kontrolü için temel bir sistemden, iletişimle gelişmiş kontrol sistemlerine kadar, Siemens'in tüm kontrol sistemleriyle uyumludur.,Telemetri ve SCADA entegrasyon yetenekleri.
Ana Uygulamalar:
Islak kuyular, su akıntıları, barajlar, filtreler
Teknik özellikler
Çalışma şekli
Ultrasonik dönüştürücü
Ölçme prensibi
Ultrasonik dönüştürücü
Ölçme aralığı
0.3... 8 m (1... 26 ft), uygulamaya bağlı olarak
Sıcaklık hatası
Entegre sıcaklık sensörü ile telafi edilir
Kap basıncı
Normal atmosferik basınç
Çevre sıcaklığı
-20... +65 °C (-4... +149 °F)
Depolama sıcaklığı
-20... +65 °C (-4... +149 °F)
Ağırlık (yaklaşık nakliye ağırlığı)
1.2 kg (2.6 lb)
Malzeme (kapak)
PVDF kopolimer kabı ve CSM yüzü
Malzeme (flanş)
CPVC (Özgür: CPVC flensli PTFE yüzü)
Süreç bağlantısı
" NPT [(Taper], ANSI/ASME B1.20.1] veya R 1" [(BSPT), EN 10226]
Koruma derecesi
IP65/IP68
Kablo bağlantısı
2 çekirdekli koruma/dönen, 0,5 mm2 (20 AWG), PVC kabuğu
Kablo (maksimum uzunluk)
365 m (1,200 ft) RG 62 A/U koaksiyel kablosu veya 2 çekirdekli bükülmüş çift, folyo kalkanı, 0,5 mm2 (20 AWG), PVC kablosu (yalnızca MultiRanger 100/200 için)
Seçenekler ve Sertifikalar
Flanş versiyonu
ASME, EN veya JIS yapılandırması için PTFE yüzü olan fabrika flensleri
Denizaltı kalkanı
Su basması olasılığı olan uygulamalar için
Sertifikasyonlar ve Onaylamalar
CE, UKCA, RCM, KC, EAC Ex CSA Sınıf I, Div. 2, Grup A, B, C, D, Sınıf II, Div. 1 Grup E, F, G FM Sınıf I, Bölge 1, AEx m IIC, T6 Sınıf II, III, Div 1, Grup E, F,G T6 ATEX II 2GD / UKEX II 2GD / IECEx / INMETRO Ex mb IIC T6 Gb, Ex tb IIIC T85°C Db VLAREM II
RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 20221) 1) Sadece Kanada'dan tedarik edilen siparişler için kullanılabilir. Çevre Ürün Deklarasyonu (EPD) Kazakhstan Metrology
