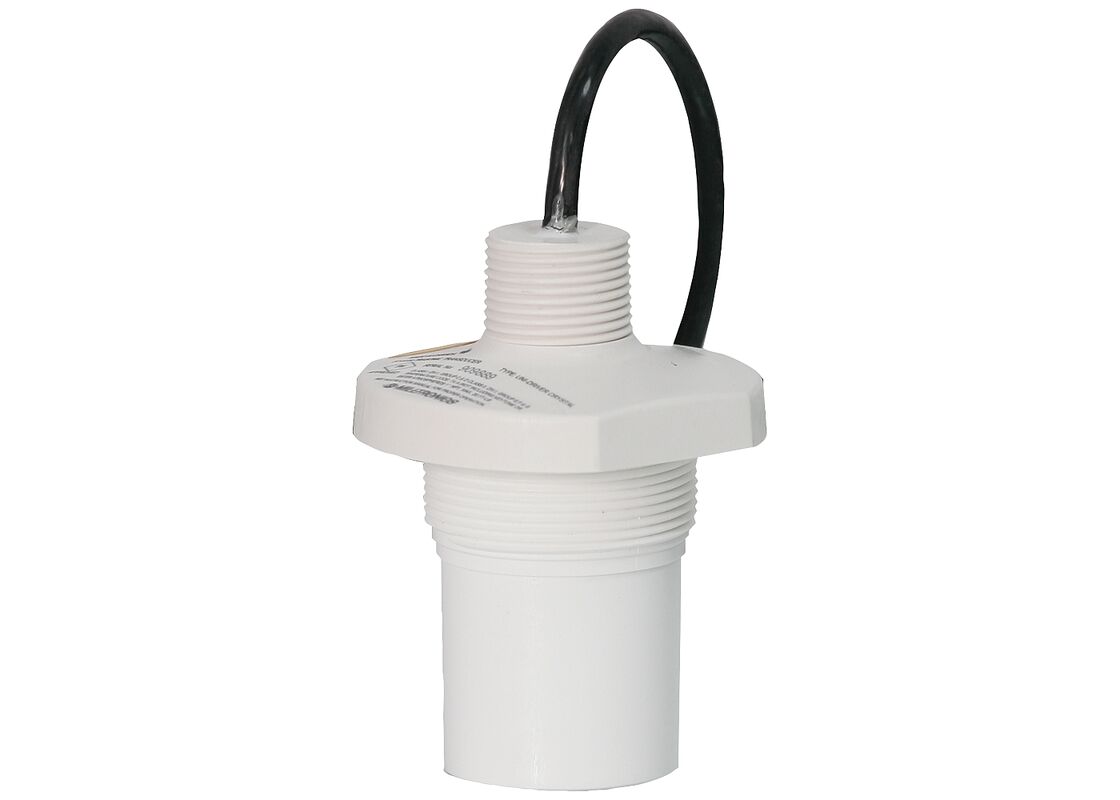

ST-H Ultrasonik Seviye Dönüştürücü
ST-H dönüştürücüler, kimyasal depolama ve sıvı tanklardaki seviyeyi ölçmek için ultrasonik teknolojiyi kullanır.
Parça Numaraları ve Aksesuarlar
| Parça Numarası |
Açıklama |
| 7ML1830-1AQ |
EASY AIMER II, ALÜMİNYUM, 3/4 İNÇ NPT İLE 3/4 - 1 İNÇ PVC BAĞLANTI |
| 7ML1830-1AU |
EASY AIMER II, 304, FLANŞLI, NPT DİŞLİ, W/CPLNG, 1 İNÇ |
| 7ML1830-1AX |
Easy Aimer II Flanş, Alüminyum, M20 Adaptörlü, 1" ve 1-1/2" BSP alüminyum bağlantı |
| 7ML1830-1BK |
EVRENSEL KUTU BRAKETİ, FMS-200 |
| 7ML1830-1BT |
Evrensel Montaj Adaptörü, 2 inç NPT |
| 7ML1830-1BU |
Evrensel Montaj Adaptörü, 2 inç BSP |
| 7ML1830-1EF |
ADAPTÖR 1"NPT/M20 |
| 7ML1830-1GN |
Easy Aimer adaptör Kiti, 304, M20 - 1"NPT, 1"NPT - 1"BSP, 1"NPT - 1.5"BSP |
| 7ML1930-1FX |
KİT, İZOLASYON, 1" NPT, XDUCERS |
Temel Faydalar
- Dar bir yükseltici boruya monte edilebilir
- Aşındırıcı ve sert ortamlara karşı dayanıklıdır
- Entegre sıcaklık sensörü
Uygulama Detayları
ST-H'nin dar tasarımı, dönüştürücünün dar bir yükseltici boruya monte edilmesini sağlar. Doğru monte edildiğinde, işlemden tamamen korunur ve hatta sert, aşındırıcı ortamlarda bile kullanılabilir.
Çalışma sırasında, ultrasonik dönüştürücü, dönüştürücü yüzeyine dik olarak dar bir ışın halinde akustik darbeler yayar. Seviye alıcı-vericisi, darbe emisyonu ile yankının alınması arasındaki yayılma süresini ölçerek, dönüştürücüden malzemeye olan mesafeyi hesaplar. İzin verilen aralık içindeki sıcaklık değişikliklerinden kaynaklanan ses hızındaki değişiklikler, entegre sıcaklık sensörü tarafından otomatik olarak telafi edilir.
Temel Uygulamalar:
Kimyasal depolama, sıvı tanklar
Teknik Özellikler
Çalışma şekli
Ultrasonik dönüştürücü
Ölçüm prensibi
Ultrasonik dönüştürücü
Ölçüm aralığı
0,3 ... 10 m (1 ... 33 ft)
Frekans
44 kHz
Işın açısı
12°
Sıcaklık telafisi
Entegre sıcaklık sensörü ile telafi edilir
Basınç
Normal atmosfer basıncı
Ortam sıcaklığı
-20 ... +60 °C (-5 ... +140 °F) (ATEX ve UKEX onaylı model)
-40 ... +73 °C (-40 ... +163 °F) (CSA/FM onaylı model)
Depolama sıcaklığı
-20 ... +60 °C (-5 ... +140 °F)
Ağırlık
1,4 kg (3 lb)
Malzeme (muhafaza)
ETFE veya PVDF'den yapılmış taban ve kapak (epoksi takılı bağlantı)
Proses bağlantısı
2" NPT [(Konik), ASME B1.20.1], R 2" [(BSPT), EN 10226] veya G 2" [(BSPP), EN ISO 228-1]
Koruma derecesi
IP68
Kablo bağlantısı
2 telli korumalı/bükümlü, 0,519 mm² (20 AWG), PVC kılıf
Kablo (maks. uzunluk)
RG 62 A/U koaksiyel kablo ile 365 m (1 200 ft)
Flanş adaptörü
3" Evrensel (DN 65, PN 10 ve 3" ASME'ye uyar)
Sertifikalar ve Onaylar
CE, UKCA, RCM, KC, CSA Sınıf I, II, III, Bölüm 1, Gruplar A, B, C, D, E, F, G T3 (yalnızca ETFE); FM Sınıf I, II, Bölüm 1, Gruplar C, D, E, F, G T4A; ATEX II 2G Ex mb IIC T5 Gb; UKEX II 2G Ex mb IIC T5 Gb; INMETRO Ex mb IIC T5 Gb VLAREM II RoHS, Çin RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022 FDA (ıslak sensör) Çevresel Ürün Beyanı (EPD) Kazakistan Metrology
