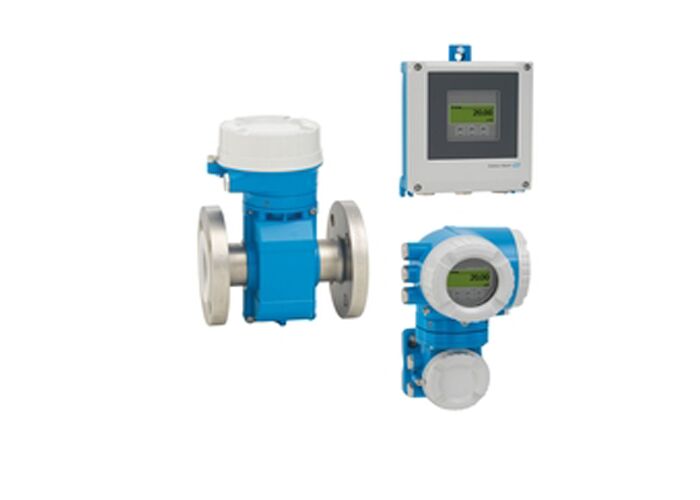

Proline Promag P 500 Elektromanyetik Akışölçer
Süreç uygulamaları için yüksek sıcaklıklı akışölçer, en fazla 4 giriş/çıkışa sahip uzaktan versiyon olarak.
Kimyasal ve koroziv sıvılar ve yüksek orta sıcaklıklar ile işlem uygulamaları için özel.
Uygulama Alanı
Promag P, koroziv sıvılar ve en yüksek orta sıcaklıklar ile kimyasal ve işlem uygulamaları için tasarlanmıştır.
Yenilikçi uzaktan verici ile Promag P 500, kurulum esnekliğini ve operasyonel güvenliği en üst düzeye çıkarır.
Heartbeat teknolojisi her zaman uyumluluğu ve süreç güvenliğini sağlar.
Ölçme İlke
Elektromanyetik - İki yönlü ölçüm prensibi, basınçtan neredeyse bağımsızdır.
yoğunluk, sıcaklık ve viskozluk.
Temel Faydalar
- Çok çeşitli ıslatılmış malzemelerle çeşitli uygulamalar
- Çapraz kesim daralması nedeniyle basınç kaybı olmadan enerji tasarruflu akış ölçümü
- Hareketli parçalar olmadan bakımsız çalışma
- Çok sayıda, serbestçe birleştirilebilen I/O ve Ethernet ile süreç ve tanı bilgileri için tam erişim
- Serbest yapılandırılabilir I/O işlevselliği sayesinde karmaşıklık ve çeşitlilik azaltılır
- Kalp Atışı Teknolojisi ile Entegre Doğrulama
Teknik özellikler
| Nominel çap aralığı |
DN 15 ila 600 (1⁄2 ila 24") |
| Maks. Ölçüm hatası |
Hacim akışı (standart): ±0,5 % o.r. ± 1 mm/s (0,04 in/s)
Hacim akışı (opsiyonel): ±0,2 % o.r. ± 2 mm/s (0,08 in/s), Flat Spec |
| Ölçme aralığı |
4 dm3/dakikadan 9600 m3/saata (1 gal/dakikadan 44,000 gal/dakikaya) |
| Süreç basıncı |
PN 40, sınıf 300, 20K |
Sıcaklık aralıkları
| Orta sıcaklık |
PFA kaplama: -20 ila +150 °C (-4 ila +302 °F)
Yüksek sıcaklıklı PFA kaplama: -20 ila +180 °C (-4 ila +356 °F)
PTFE kaplama: -40 ila +130 °C (-40 ila +266 °F) |
| Çevre sıcaklığı |
Karbon çelik flens: -10 ila +60 °C (+14 ila +140 °F)
Paslanmaz çelik flens: -40 ila +60 °C (-40 ila +140 °F) |
Islak malzemeler
İç kısım:PFA; PTFE
Elektrotlar:1.4435 (316L); C22, 2.4602 alaşımı (UNS N06022);
Tantalum; Platin; Titanyum; Dupleks 1.4462 (UNS S31803)
Cihaz Özellikleri
Sensör özellikleri:
- Maksimum nominal çap: DN 600 (24")
- Tüm ortak Ex onayları
- PTFE veya PFA'dan yapılmış kaplama
Iletken özellikleri:
- En fazla 4 giriş/çıktı ile uzaktan sürüm
- Dokunmatik kontrol ve WLAN erişimi ile arka aydınlatılmış ekran
- Sensör ve verici arasındaki standart kablo
Girişler ve Çıkışlar
| Çıkışlar |
4-20 mA HART (aktif/pasif)
4-20 mA WirelessHART
4-20 mA (aktif/pasif)
Dövme/sıklık/kapalı çıkış (aktif/pasif)
Çifte darbe çıkışı (aktif/pasif)
Relay çıkışı |
| Girişler |
Durum giriş, 4-20 mA giriş |
Dijital İletişim
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485,
Modbus Ethernet-APL üzerinden TCP, PROFINET, Ethernet-APL üzerinden PROFINET,
Ethernet/IP, OPC-UA
Onaylamalar ve Sertifikalar
Tehlikeli Bölge:ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC; JPN, UK Ex, KC
Ürün Güvenliği:CE, C işaret, EAC işareti
Fonksiyonel Güvenlik:IEC 61508, IEC 61511 uyarınca uygulanabilir
Denizci:LR, DNV, ABS, BV onayları
Basınç:PED, CRN
Sağlıklı:ACS, NSF 61, WRAS
