YOKOGAWA Dijital YEWFLO Döner Akışölçörü

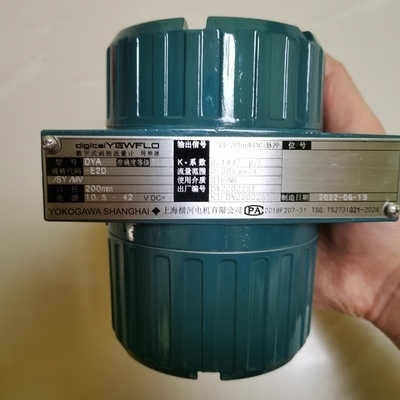

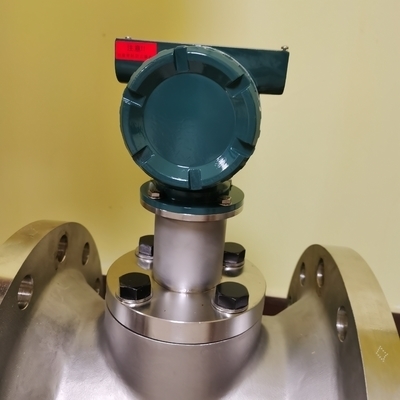

FOUNDATION Fieldbus İletişimli YOKOGAWA dijitalYEWFLO Vortex Akışölçer (Modeller: DY Vortex Akışölçer, DYA Vortex Akış Dönüştürücü)

OpreX Ölçüm kategorisi altında OpreX Saha Enstrümanları ailesinin bir parçası olan YOKOGAWA dijitalYEWFLO Vortex Akışölçer, sıvılar, gazlar ve buhar için tasarlanmış yüksek performanslı bir akış ölçüm çözümüdür. Saha kanıtlı bir sensör ve gövde tertibatını (dünya çapında 450.000'den fazla ünite kurulmuştur) Yokogawa'nın tescilli Spektral Sinyal İşleme (SSP) dahil olmak üzere gelişmiş dijital teknolojiyle birleştiren bu akışölçer, zorlu proses koşullarında bile doğruluk ve kararlılık sağlar. Entegre veya uzaktan dedektör tipleri (DY) ve uzaktan dönüştürücüler (DYA) olarak mevcuttur, endüstriyel kontrol sistemlerine sorunsuz entegrasyon sağlayan FOUNDATION Fieldbus, HART 7/5 ve BRAIN iletişim protokollerini destekler. Ürün yelpazesi ayrıca, düşük akış hızları ve basitleştirilmiş kurulum için optimize edilmiş, değişen akış talepleri olan uygulamalar için çok yönlü hale getiren Azaltılmış Delik Tipi'ni de içerir.

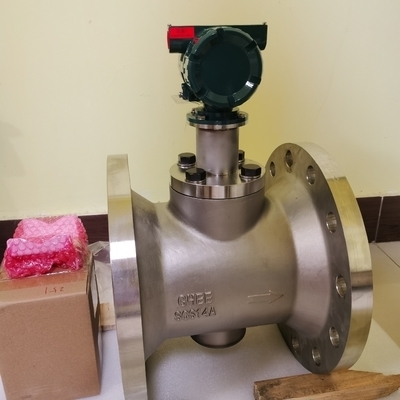

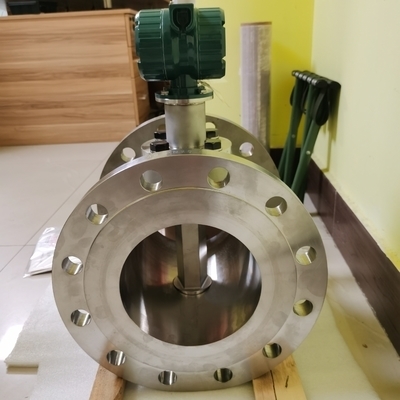

Azaltılmış Delik Tipi, akışölçeri konsantrik bir redüktörle entegre ederek, düşük akış ve değişken akış uygulamaları için benzersiz avantajlar sunar:

• Basitleştirilmiş Kurulum: Düz boru uzunluğu için ayrı redüktörlere, genişleticilere veya kısa borulara olan ihtiyacı ortadan kaldırarak bağlantı noktalarını %70'e kadar azaltır ve sızıntı riskini düşürür.
• Genişletilmiş Düşük Akış Ölçümü: Ana boruyu küçültmeden doğru düşük akış tespiti sağlayan, standart tiplere kıyasla alt ölçüm sınırını 2-3 kat genişletir.
• Maliyet ve Güvenlik Faydaları: Kurulum maliyetlerini azaltır, akışkan sızıntısı risklerini en aza indirir ve akış aralığı ayarlamaları için prosesleri durdurma ihtiyacını ortadan kaldırır (örneğin, orifis plakalarının değiştirilmesi).

İki Redüktör Seçeneği:

• /R1: Dedektör delik boyutu flanş borusundan 1 boyut küçültülmüştür.
• /R2: Dedektör delik boyutu, ultra düşük akış hızları için ideal olan 2 boyut küçültülmüştür.

Özel Sürümlerle Uyumluluk: Çok Değişkenli Tip (sıcaklık ölçümü ve düzeltme için) veya Yüksek Sıcaklık Sürümü (450°C'ye kadar proses sıcaklığı) ile birleştirilebilir, çok yönlülüğü artırır.

Proses Sıcaklığı: Standart Tip: -29 ila 250°C; Yüksek Sıcaklık Sürümü: 450°C'ye kadar.

Proses Basıncı: -0,1 MPa ila flanş derecesi (modele göre değişir).

Çaplar:

• Standart Tip: Gofret (15-100 mm), Flanş (15-400 mm).
• Azaltılmış Delik Tipi: /R1 veya /R2 redüktörlü Flanş (25-200 mm).

Doğruluk:

• Sıvılar: Okumanın ±%0,75'i (Reynolds sayısına bağlıdır).
• Gazlar/Buhar: Okumanın ±%1,0'i (akış hızına bağlıdır).

Çıkış Sinyalleri: Analog çıkış, transistör kontak çıkışı (eş zamanlı çıkış mevcuttur).

• Standart Tip: Kazanlarda, kimyasal işlemlerde ve yardımcı sistemlerde geniş akış aralıkları için idealdir.
• Azaltılmış Delik Tipi: Tekstil, gıda ve yapı malzemeleri üretiminde buhar besleme hatları, mevsimsel akış değişken sistemleri ve düşük akış prosesleri için uygundur.
• Çok Değişkenli Kombinasyon: Düşük akış hızlarında bile doymuş buharın doğrudan kütle akış ölçümünü sağlar.
