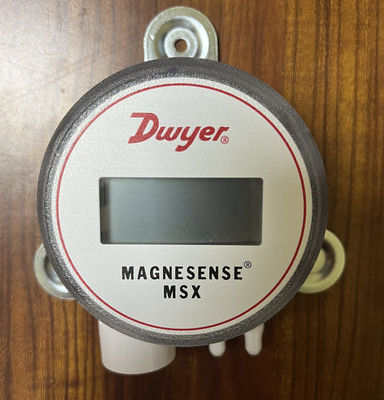

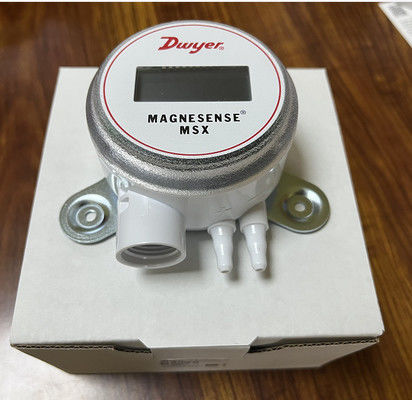

Dwyer MSX Pro Basınç Vericisi (Model: MSX-20W-PA)
Ürün Tanıtımı
Dwyer MSX Pro Basınç Vericisi (MSX-20W-PA), bina kontrol uygulamaları, diferansiyel basınç, hava hızı ve hacimsel akışı izlemek için tasarlanmış çok yönlü bir Magnesense diferansiyel basınç sensörüdür. MS2 Magnesense II serisinin kararlılığı üzerine inşa edilmiş olup, tek yönlü/çift yönlü modlarda 32 seçilebilir basınç aralığı (Pa, mm su sütunu, inç su sütunu) ile konfigürasyonu basitleştirir. Verici, akış hesaplamaları için karekök ekstraksiyonlu lineer basınç veya hız çıkışları, kontrol ve doğrulama için çift voltaj/miliamper sinyalleri ve kolay okunabilirlik için döndürülebilir 4 basamaklı bir LCD sunar. Hava ve yanıcı olmayan gazlar için uygundur, güvenlik için UL94 V-0 ve plenum derecelendirmelerini karşılar.
Ürün Özellikleri
Hassas Ölçüm Yeteneği:
Bina sistemlerinde diferansiyel basınç, hava hızı ve hacimsel akışı izler.
32 basınç aralığında (Pa, mm su sütunu, inç su sütunu) güvenilir okumalar için ±%1 FSO doğruluğu.
Yapılandırılabilir Çıkış Modları:
Akış hesaplaması için karekök ekstraksiyonlu lineer basınç çıkışı veya hız çıkışı.
Çift sinyaller: Kontrol ve sinyal doğrulaması için 4–20 mA (2 telli) ve seçilebilir 0–10 V/0–5 V (3 telli).
Esnek Kurulum ve Çalıştırma:
10–36 VDC (2 telli) veya 17–36 VDC/21.6–33 VAC (3 telli) güç girişi.

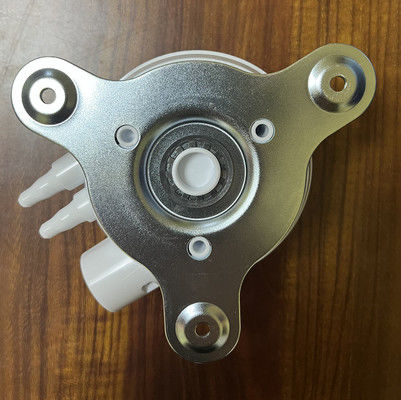

1/2" NPS dişli elektrik girişi ve yönlendirmeden bağımsız montaj.
Kullanıcı Dostu Arayüz:
Herhangi bir kurulumda optimum görünürlük için 180° döndürülebilir ekranlı 4 basamaklı LCD.
Hızlı kablolama için isteğe bağlı aletsiz terminal bloğu.
Güvenlik ve Çevresel Derecelendirmeler:
Tehlikeli ortamlar için UL94 V-0 yangın derecesi ve plenum dereceli malzemeler.
Basınç limitleri: Seçili aralıklar için 3,6 psi'ye kadar (çalışma) ve 6 psi (patlama).
Uygulama Çok Yönlülüğü:
Filtre izleme, temiz oda basınç kontrolü, kanal statik basıncı ve VAV sistemi hava akışı için idealdir.
Elektriksel Özellikler:
Akım çıkış döngü direnci: 0–1250 Ω maks.; voltaj çıkışı: min. 1 kΩ yük direnci.
| Ürün adı |
Basınç Vericisi |
| Hizmet |
Hava ve yanıcı olmayan, uyumlu gazlar |
| Doğruluk |
±%1 FSO |
| Güç Gereksinimleri |
10-36 VDC (2 telli), 17-36 VDC veya izole 21.6-33 VAC (3 telli) |
| Çıkış Sinyalleri |
4-20 mA (2 telli); 0-10 V veya 0-5 V seçilebilir (3 telli). |
| Elektrik Girişi |
1/2" NPS dişli |
| Ekran |
4 basamaklı LCD. |
| Montaj Yönü |
Basınç sensörü ölçümü yönden etkilenmez |
