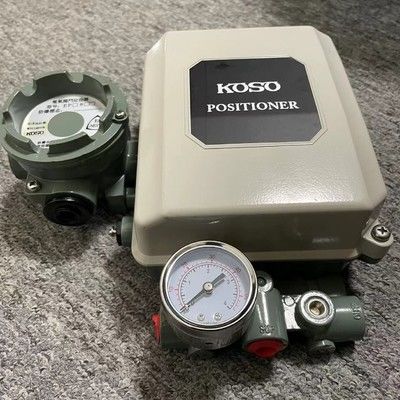

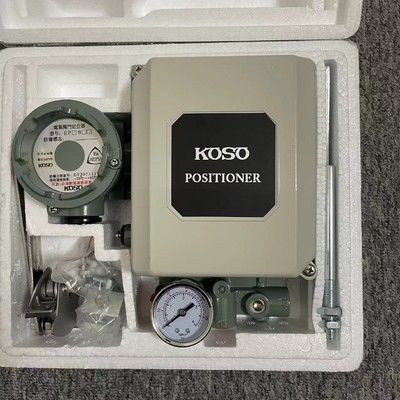

Hassas Konumlandırma için Koso EPB801 Elektrikli Vana Konumlayıcı

Koso EPB801 Elektrik Valf Yerleştiricisi

Ürün Tanıtımı

Koso EPB801 Elektrikli Valf Pozisyoner, endüstriyel süreçlerde valf pozisyonunu doğru bir şekilde düzenlemek için tasarlanmış pnevmatik kontrol valfleri için kritik bir aksesuardır.Bir denetleyici 4 ¢ 20 mA DC giriş sinyali alır ve valfi çalıştırmak için bir pnevmatik çıkışa dönüştürür, valf sapından mekanik geri bildirim doğru konum izlemesini sağlarken, konumlandırıcı gerçek zamanlı izleme için üst sisteme elektrik sinyalleri gönderir.kapalı döngü kontrol sistemleri için gerekli hale getirirSağlam bir alüminyum alaşımlı ev ve birden fazla patlama geçirmez derecelendirme ile, -20 ° C'den 80 ° C'ye kadar çeşitli endüstriyel ortamlara uygundur.

Ürün Özellikleri

Kesinlikle kontrol ve geri bildirim:

Giriş Sinyalı: Standart 4?? 20 mA DC (bölünmüş aralıklar: 4?? 12 mA/12?? 20 mA/10?? 50 mA EP-15/17/25/27 modelleri için).

Mekanik Geri İletişim: Kök kayması, gerçek zamanlı sistem izleme için elektrik sinyalleri haline dönüştürülür.

Çeşitli Etkinleştirici Uyumluluk:

Doğrudan Yürüyüş: 12×100 mm; açısal Yürüyüş: 0×90 derece.

Yük kontrol stratejileri ve cam mekanizması ayarlamaları ile küçük / büyük aktüatörlere uyarlanabilir.

Pnömatik Performans:

Gaz Kaynağı Basıncı: 0,14 ̇ 0,16 MPa veya 0,17 ̇ 0,50 MPa.

Gaz Tüketimi: 0,4 MPa'da 5 NL/dakikada; düşük güçlü amplifikatör tasarımı enerji tüketimini azaltır.

Doğruluk ve Güvenilirlik:

Geri tepki: <1%; Ölü Bölge: <0,4% tam valf konumlandırması için.

Çıkış Özellikleri: Doğrusal (Hızlı açma, yüzde vb. için, cam mekanizması ile yapılandırılabilir).

Çevre ve Güvenlik Özellikleri:

Sıcaklık aralığı: Alev geçirmez: -20°C ∼60°C; Standart: -40°C ∼80°C.

Patlama geçirmez Tipleri: Alev geçirmez ve sıradan modeller mevcuttur.

IP Koruması: %90 oranında nispi nemli sert ortamlar için uygundur.

Tasarım ve kurulum:

Ev: Alüminyum alaşım (ağırlık: 3,5 kg).

Hava bağlantısı: Pnömatik entegrasyon için kolay bir ZG1/4 iplik.

Amplifier Conversion: Tek eylemli aktüatörler için pozitif/negatif eylem arasında kolayca geçiş yapar.

Teknik parametreler ve performans:

Giriş sinyali: Standart: 4-20 MADC.

Bölün: 4-12 MADC 12-20 MADC 10-50 MADC (ep-15.17- EP-25.27- Evet.

Giriş impedansı: 250 Euro (4-20 MADC) 100 Euro (10-50 MADC).

İsimsel Hız: Doğrudan Hız: 12... 100 mm, Açı: 0-90 derece...

Gaz kaynağı basıncı: 0.14-0.16 mpa 0.17-0.50 mpa.

Gaz tüketimi: 5NL/min (gaz basıncı 0,4 MPa olduğunda)...

Geri tepki: % 1'den az ölü bölge: % 0.4'ten az.

Çıktı özellikleri: doğrusal (yüzdelik özellikleri gibi hızlı açık olarak değiştirilebilir)...

Çevre sıcaklığı: Alev geçirmez tip-20-+ 60°C normal tip-40-+ 80°C

Nispi Nem: % 90'dan fazla değil...

Patlama geçirmez tip: alev geçirmez tip, sıradan tip. ZG1/4 hava kaynağı arayüzü...

Kürsü malzemesi: alüminyum alaşımı.

EPB800 serisi valf konumlandırıcı özellikleri:

Küçük kapasiteli ve büyük kapasiteli aktüatör için uygulayın: yük kontrol füze politikasını benimseyin, aktüatör konumlandırıcı için uygun olabilecek ilgili füze politikasını seçin.

gaz tüketimi küçüktür: amplifikatörün güç tüketimi küçüktür, kapasitesi büyüktür.

Çıktı özellikleri seçilebilir: Geri bildirim mekanizmasında bir kam mekanizması olduğundan, standart özelliklerden farklı çıkış özellikleri seçilebilir.

4birbirinden farklı geri bildirim moduna karşılık gelen model: cam aygıtı değiştirildiği sürece, aşağıdaki karşılık gelen aktüatör için kullanılabilir.

* Doğrudan hareketli aktüatör: standart-------------EPB8O1 * Köşe hareketli aktüatör: standart----. EPB8 02, kolayca reaksiyon amplifikatörüne dönüştürülebilir: tek eylemli aktüatör reaksiyon kontrolü gerektirdiğinde,Pozitif eylemli bir amplifikatör kolayca negatif eylemli bir amplifikatöre dönüştürülebilir.
