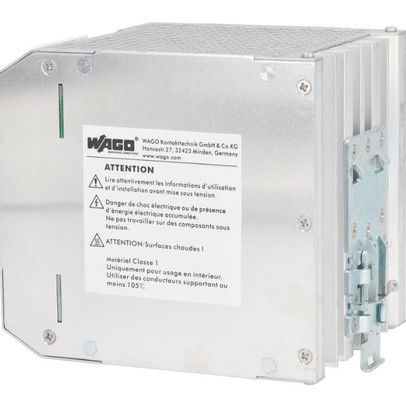

WAGO 787-734 Anahtarlamalı Güç Kaynağı

WAGO 787-734 Anahtarlamalı Güç Kaynağı

Ürün Tanıtımı

WAGO 787-734, endüstriyel uygulamalar için tasarlanmış, yüksek performanslı bir anahtarlamalı güç kaynağıdır ve hassas voltaj regülasyonu ile 20 A (480 W) değerinde kararlı bir 24 VDC çıkış sunar. Kontrol panolarında güvenilirlik için tasarlanmış olup, yatay montaj için doğal konveksiyon soğutma, mandallı PCB klemensleri aracılığıyla aletsiz sonlandırma ve SELV (UL 60950-1) ve PELV (EN 60204) ile uyumlu elektriksel izolasyon özelliklerine sahiptir. Güç kaynağı geniş bir giriş aralığını (85–264 VAC/130–373 VDC) destekler, düşük dalgalanma (<100 mV) sağlar ve sistem izleme için bir DC OK kontağı içerir.

Ürün Özellikleri

Güç Özellikleri:

Çıkış: 24 VDC (ayarlanabilir 22–28 V), 20 A, 480 W.

Giriş: 85–264 VAC veya 130–373 VDC, 1 fazlı, 47–63 Hz (0 Hz uyumlu).

Verimlilik: Güç faktörü ≥0.94 (230 VAC) / ≥0.98 (115 VAC) aktif PFC ile.

Performans ve Koruma:

Doğruluk: Kontrol sapması ≤1%, artık dalgalanma ≤100 mV (tepeden tepeye).

Aşırı Yük İşleme: Sabit güç modu (1.15–1.4x nominal akım), otomatik yeniden başlatmalı kısa devre kapatma.

Şebeke Kesintisi Dayanımı: Geçici kararlılık için 230 VAC'de ≥20 ms.

Tasarım ve Kurulum:

Soğutma: Yatay monte edildiğinde doğal konveksiyon.

Sonlandırma: Hızlı kablolama için aletsiz mandallı PCB klemensleri.

Montaj: Kontrol panosu kullanımı için kapsüllenmiş tasarım.

Elektriksel Güvenlik ve Uygunluk:

İzolasyon: SELV (UL 60950-1), PELV (EN 60204).

Ani Akım: ≤30 A; deşarj akımı ≤2 mA.

İzleme ve Bağlantı:

DC OK Kontağı: Sistem sağlığı göstergesi için optokuplör aracılığıyla sekmesiz anahtarlama sinyali.

Çevresel ve Fiziksel:

Boyutlar: 6.00 mm² (kesin boyut için veri sayfasına bakın).

Çalışma: Kararlı sıcaklık kontrolü olan endüstriyel ortamlar için uygundur.
